Ремонт телевизора SUPRA STV-LC2435FL

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SUPRA STV-LC2435FL, тип панели и применяемые модули. Состав модулей.

SUPRA LED
Model: STV-LC2435FL

Chassis/Version: V1J07

Panel: V236H1-LE2 Ver C1

LED driver (backlight): integrated into MainBoard

PWM LED driver: A8504

Power Supply (PSU): PW0500205

PWM Power: LD7575BGS (PWM flyback)

MOSFET Power: SVD4N65F

MainBoard: JUG7.820.699-2

IC MainBoard: Flash: F40-100GCP Eeprom: 24LC32 Skaler: TSUMV26KU-LF Sound: 1517P

Тuner: CDT-3LC4l1-00

Технические характеристики

LCD TV LED STV-LC2435FL
Диагональ экрана: 24" (60 см)
Формат экрана: 16:9
Разрешение: 1920x1080
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность: 4000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 236
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 4 Вт (2х2 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI
Разъём наушников: есть
Вес телевизора: 6.3 кг
Потребление от сети: 40 Вт
SUPRA STV-LC2435FL

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора SUPRA STV-LC2435FL начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

При неисправности модуля питания , внешние проявления могут быть различными, например, SUPRA STV-LC2435FL не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовые элементы транзисторы и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если у телевизора SUPRA STV-LC2435FL нет изображения, а звук есть, вероятна неисправность в цепях LED подсветки панели V236H1-LE2 Ver C1. Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.


В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов Flash: F40-100GCP Eeprom: 24LC32 Skaler: TSUMV26KU-LF Sound: 1517P и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Перед заменой тюнера CDT-3LC4l1-00, если нет настройки на каналы, прежде необходимо проверить напряжения питания на его выводах, в том числе питания варикапов (30-33V).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SUPRA STV-LC2435FL без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Прошивка FLASH STV-LC2435FL Ver:V1J07, Panel V236H1-LE2 Ver C1.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard JUG7.820.699-2 показан на рисунке ниже:

JUG7.820.699-2

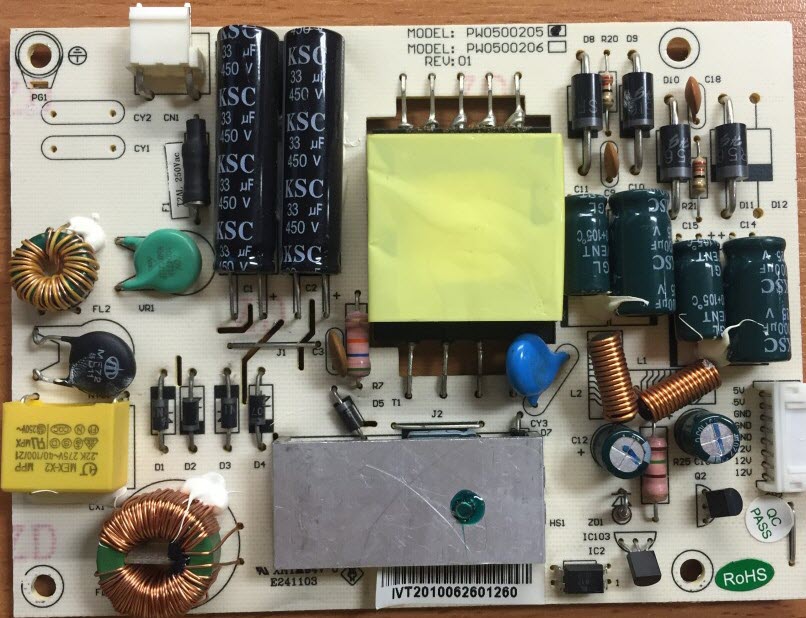

Внешний вид блока питания

Основные особенности устройства SUPRA STV-LC2435FL:

Установлена матрица (LED-панель) V236H1-LE2 Ver C1.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой JUG7.820.699-2, управляется ШИМ-контроллером A8504.
Формирование необходимых питающих напряжений для всех узлов телевизора SUPRA STV-LC2435FL осуществляет модуль питания PW0500205, либо его аналоги c использованием микросхем LD7575BGS (PWM flyback) и силовых ключей типа SVD4N65F.
MainBoard - основная плата (материнская плата) представляет собой модуль JUG7.820.699-2, с применением микросхем Flash: F40-100GCP Eeprom: 24LC32 Skaler: TSUMV26KU-LF Sound: 1517P и других.
Тюнер CDT-3LC4l1-00 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : V236H1-LE2
Type : a-Si TFT-LCD, Panel
Diagonal size : 23.6 inch
Resolution : 1920x1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 521.28x293.22 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit), CIE1931 70%
Response Time : 1.5/3.5 (Tr/Td)
Frequency : 60Hz
Lamp Type : 12S8P WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
