Ремонт телевизора SONY LDM-3000

Техническое описание и состав телевизора SONY LDM-3000, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SONY LDM-3000
TV LCD LDM-3000 | Год выпуска: 2007
Диагональ экрана: 30"
Формат экрана: 16:9
Разрешение:
Кадр в кадре (PIP): есть
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: есть
Звук стерео: есть
Мощность звука: 20 Вт
Акустика: два динамика
Интерфейс: AV, SCART x4, RGB
Разъём наушников: есть
Вес телевизора: 20 кг
SONY LDM-3000

SONY
Model: LDM-3000

Panel: LC300W01 (A3)(P7)

T-CON: 6870C-0002C

Inverter (backlight): KLS-300W4 KLS-300

Power Supply (PSU): 1-688-557-11 (1-722-741-11)

PWM Power: MCZ3001D, STR-A6459

MOSFET Power: 2SK2842

MainBoard: 1-687-411-14 (172230014)

IC MainBoard: CXD9756R, F2134AFA20V, TFP501PZP

Control: IR: 1-687-409-14

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления дефектов

- SONY LDM-3000 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

Часто в таких случаях неисправным оказывается модуль питания 1-688-557-11. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (2SK2842) и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) MCZ3001D, STR-A6459 обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 1-687-411-14 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CXD9756R, F2134AFA20V, TFP501PZP. Неисправности чипов BGA обычно легко выявить методом прогрева.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

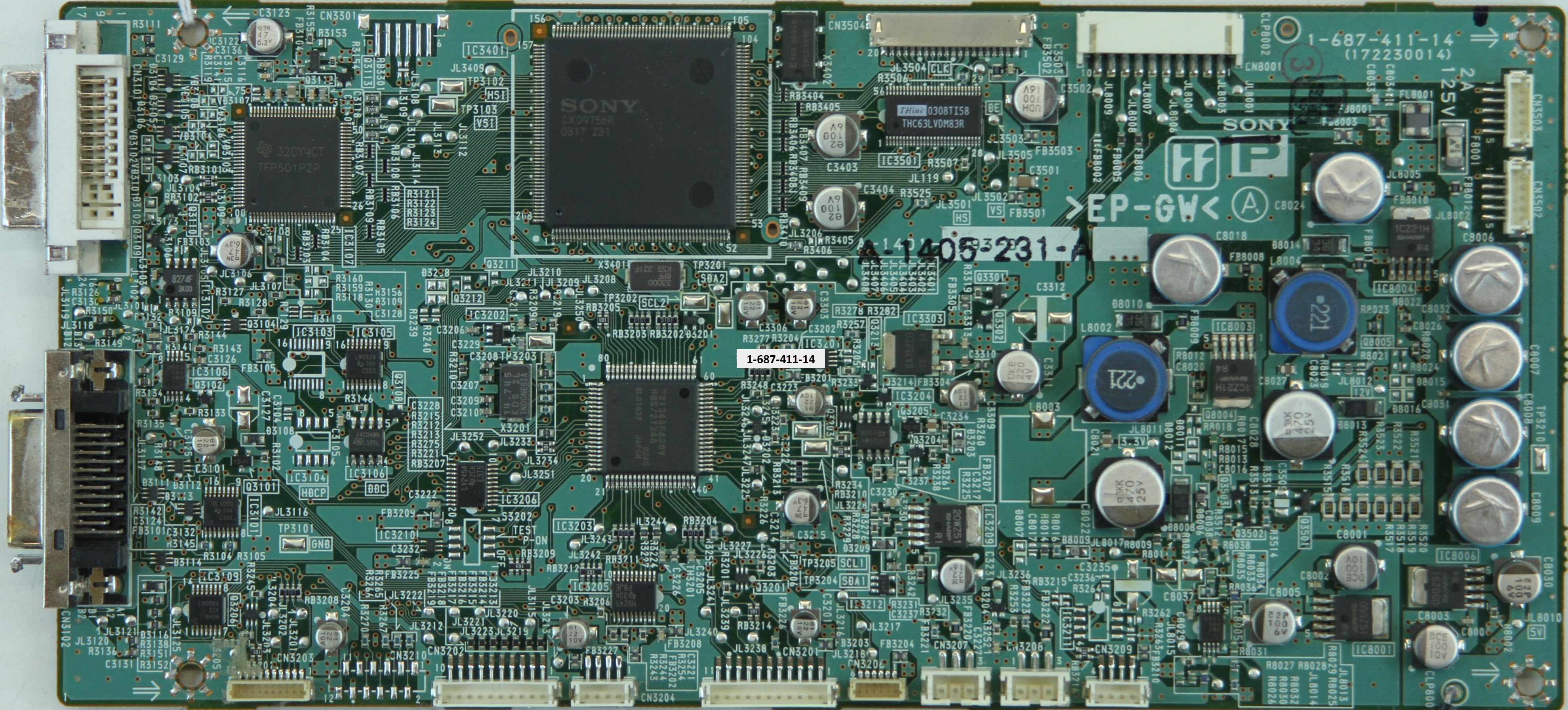

Внешний вид MainBoard 1-687-411-14 показан на рисунке ниже:

1-687-411-14

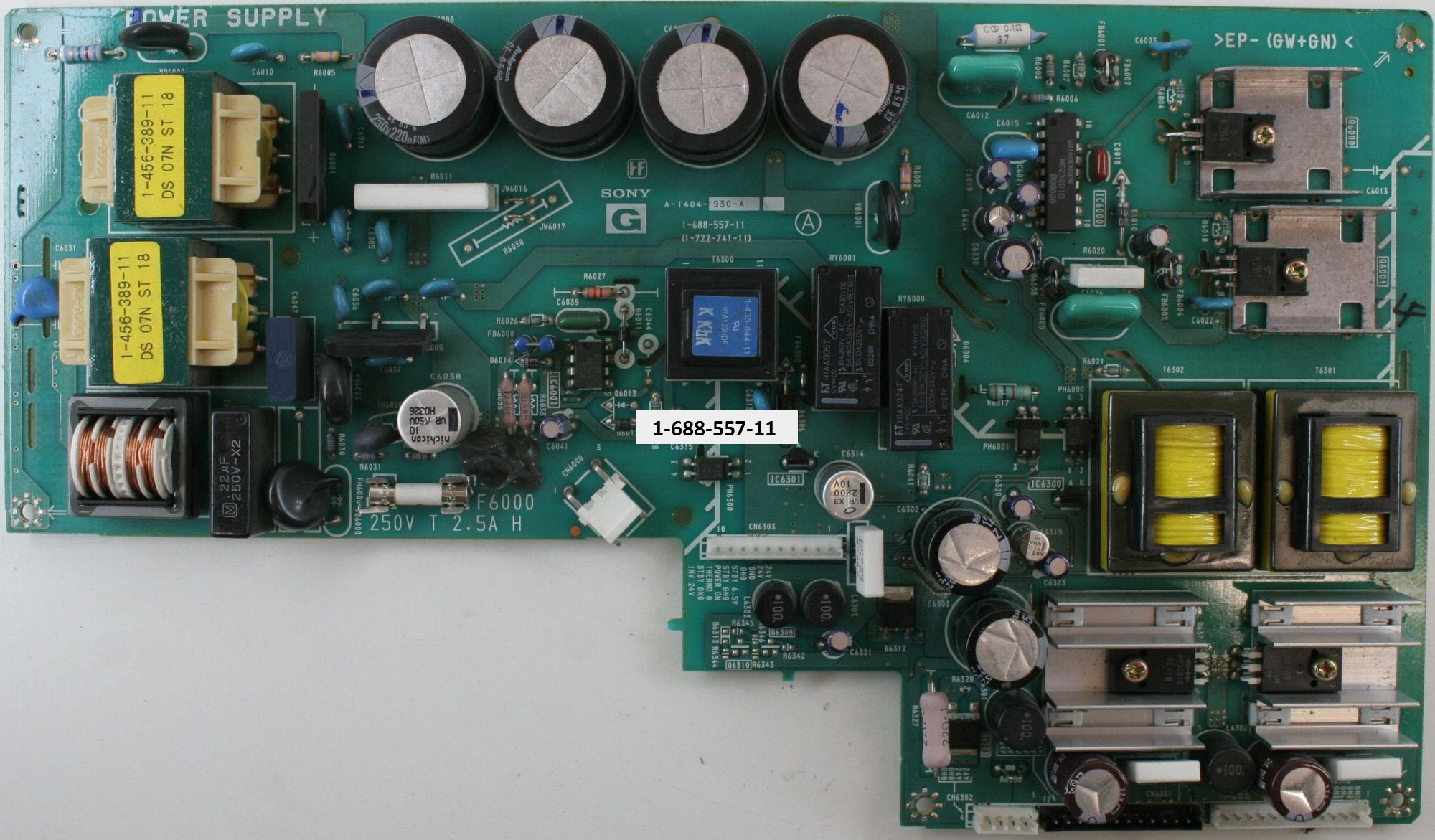

Внешний вид блока питания

Основные особенности устройства SONY LDM-3000:

Установлена матрица (LCD-панель) LC300W01 (A3)(P7).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0002C.
Для питания ламп подсветки применяется инвертор KLS-300W4.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY LDM-3000 осуществляет модуль питания 1-688-557-11, либо его аналоги c использованием микросхем MCZ3001D, STR-A6459 и силовых ключей типа 2SK2842.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-687-411-14, с применением микросхем CXD9756R, F2134AFA20V, TFP501PZP и других.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
