Ремонт телевизора SONY KLV-32V550A

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SONY KLV-32V550A, тип панели и применяемые модули. Состав модулей.

SONY
Model: KLV-32V550A

Chassis/Version: EX2L

Panel: LTY320HA03 A06

T-CON: FS_HBC2LV3.0

Inverter (backlight): I320-8C01

PWM Inverter: OZ9972ASN (24)

MOSFET Inverter: MDD1752

Power Supply (PSU): APS-243

PWM Power: FA5501, CXD9969P (16), MIP2H2 (8)

MainBoard: 1-878-942-12 BA board

IC MainBoard: CPU: MC10147F1 410, MB91F313A, NAND Flash: K9F1208UOC, EEPROM: 24C32

Тuner: BTF-BG442T

Control: RM-GA015

Технические характеристики

TV LCD KLV-32V550A
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV x2, аудио x5, S-Video, компонентный x2, VGA, HDMI x4, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 13.9 кг
без подставки: 11.8 кг
Размеры: с подставкой 798x584x259 мм
без подставки 798x536x89 мм
Потребление от сети: 115 Вт
SONY KLV-32V550A

Общие рекомендации по ремонту TV LCD

Как и всякий другой телевизор, SONY KLV-32V550A начинать ремонтировать целесообразно с внешнего осмотра на предмет видимых изменений внешних и внутренних элементов. Часто бывает, что некоторые повреждения элементов или соединений помогут определить правильное направление поиска неисправности и локализации дефекта. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

При неисправности модуля питания IP1 APS-243, внешние проявления могут быть различными, например, SONY KLV-32V550A не включается совсем и нет никакой индикации контрольных лампочек на передней панели. При диагностике и ремонте блока питания, в первую очередь следует проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя или силовом ключе .
Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера CXD9969P (16) MIP2H2 (8) так же может быть причиной пробоя силового ключа преобразователя.
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

Если у SONY KLV-32V550A нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания - инвертора. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП.
Диагностика инвертора I320-8C01 может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.
Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.

Ремонт материнской платы BAX2L необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в наличии напряжения питания варикапов (30-33V) и других питающих напряжений на выводах тюнера BTF-BG442T.

Владельцам и пользователям телевизора SONY KLV-32V550A необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Cкачать: Service manual Sony KLV-32V530A, 32V550A/R/W, 40V530A 40V550A/R/W, 46V550A, 52V550A, CHASSIS EX2L сервис-мануал.
Схема блока питания Sony APS-243 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-878-942-12 показан на рисунке ниже:

1-878-942-12

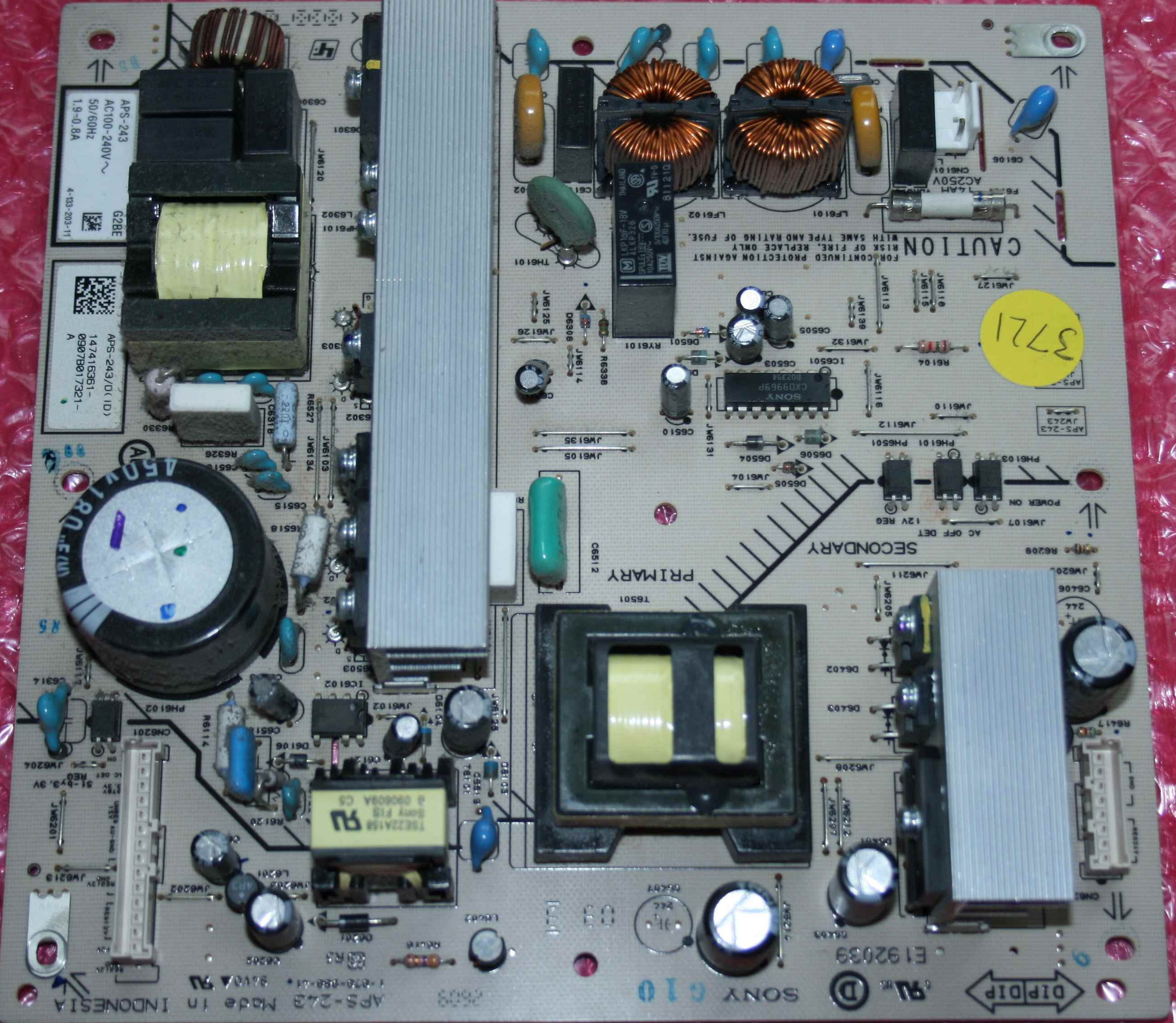

Внешний вид блока питания

Основные особенности устройства SONY KLV-32V550A:

Установлена матрица (LCD-панель) LTY320HA03 A06.
В управлении матрицей используется Тайминг-Контроллер (T-CON) FS_HBC2LV3.0.
Для питания ламп подсветки применяется инвертор I320-8C01, управляется ШИМ-контроллером OZ9972ASN (24). В качестве силовых элементов инвертора применяются ключи типа MDD1752.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KLV-32V550A осуществляет модуль питания APS-243, либо его аналоги c использованием микросхем FA5501, CXD9969P (16), MIP2H2 (8).
MainBoard - основная плата (материнская плата) представляет собой модуль 1-878-942-12, с применением микросхем CPU: MC10147F1 410, MB91F313A, NAND Flash: K9F1208UOC, EEPROM: 24C32 и других.
Тюнер BTF-BG442T обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : S-LCD
Model : LTY320HA03
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.


Ближайшие в таблице модели:

SONY KLV-32S550A KLV-32T550A
Chassis: EX2T
Panel: V315B3-L01 // LTY320AP01/02/06/03
T-con: V315B3-C01 // 320AB03C2LV0.3 LMX6332T1A-E 24C64WP KHDBWB66 TPS65160A A632AE2 ISL24007IRZ 17822 A1718
Inverter: CEM-1-97 или SSI320_8C01
Inverter IC: OZ964GN (20) BA2902F , OZ9972BN
Inverter FET:ao A4614 (SO8) MDD1752(3)
Inverter Trans: U320S5 099R 1 -2 , UKC1 U99H
Power: APS-253 (ID) A1704563A GT3
Power IC: CXA3809M, MIP2H2 (Standby)
Power Fet: K4096 K4085
MAIN: 1-878-659-22 A1707715C
IC Main board: CXB1444R, TMDS341A, TDA7491HV, TDA7491HV, LMX633T1A-B, 25MA080R
Tuner: TEQE8-L01A
Remote: RM-GA016 , RM-GA015
SONY KLV-37S550A
Chassis: EX2T
Panel: T370XW02 v.c
T-con: T370XW02 37T03-C04 AUO
Inverter: VIT71865.50 vit71861.50 LOGAH rev3
Inverter IC: OZ964GN
Inverter FET:P2504BDG
Inverter Trans: U320S5 099R 1 -2 , UKC1 U99H
Power: 3H267W-2 G4T
Power IC: A6079 (7), SSC9503 (16)
Power Fet: K4096 K4085
MAIN: BT22T A1707715B
IC Main board: TDA15420E/N1C00, MB90F334APMCGE1, CXB1444R-T6
Tuner: TEQE3-L02A
Remote: RM-GA016
