Ремонт телевизора SONY KDL-55HX753

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SONY KDL-55HX753, тип панели и применяемые модули. Состав модулей.

SONY LED
Model: KDL-55HX753

Chassis/Version: AZ3F

Panel: LTY550HQ04

T-CON: 1-895-192-11 WQL_C4LV0.1 LJ94-24329

Power Supply (PSU): APS-316 (CH) 1-886-038-12

PWM Power: PWM

MainBoard: 1-885-388-51

IC MainBoard: CXD4727GB, K4B2G1646C-HC

Тuner: Tuner

Control: WI-FI: 1-458-355-22, Remote: RM-ED047

Технические характеристики

LCD TV LED Smart TV 3D KDL-55HX753
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Контрастность динамическая: 1000000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 23.6 кг
без подставки: 19.2 кг
Размеры: с подставкой 1271x798x312 мм
без подставки 1271x761x60 мм
Потребление от сети: 152 Вт
SONY KDL-55HX753

Общие рекомендации по ремонту TV LCD LED

Если SONY KDL-55HX753 не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания APS-316 (CH) 1-886-038-12. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер PWM, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Иногда у телевизора SONY KDL-55HX753 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера - преобразователя питания светодиодов подсветки панели LTY550HQ04, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

Ремонт или диагностика материнской платы 1-885-388-51 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).
Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CXD4727GB, K4B2G1646C-HC и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Перед заменой тюнера Tuner, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-885-388-51 показан на рисунке ниже:

1-885-388-51

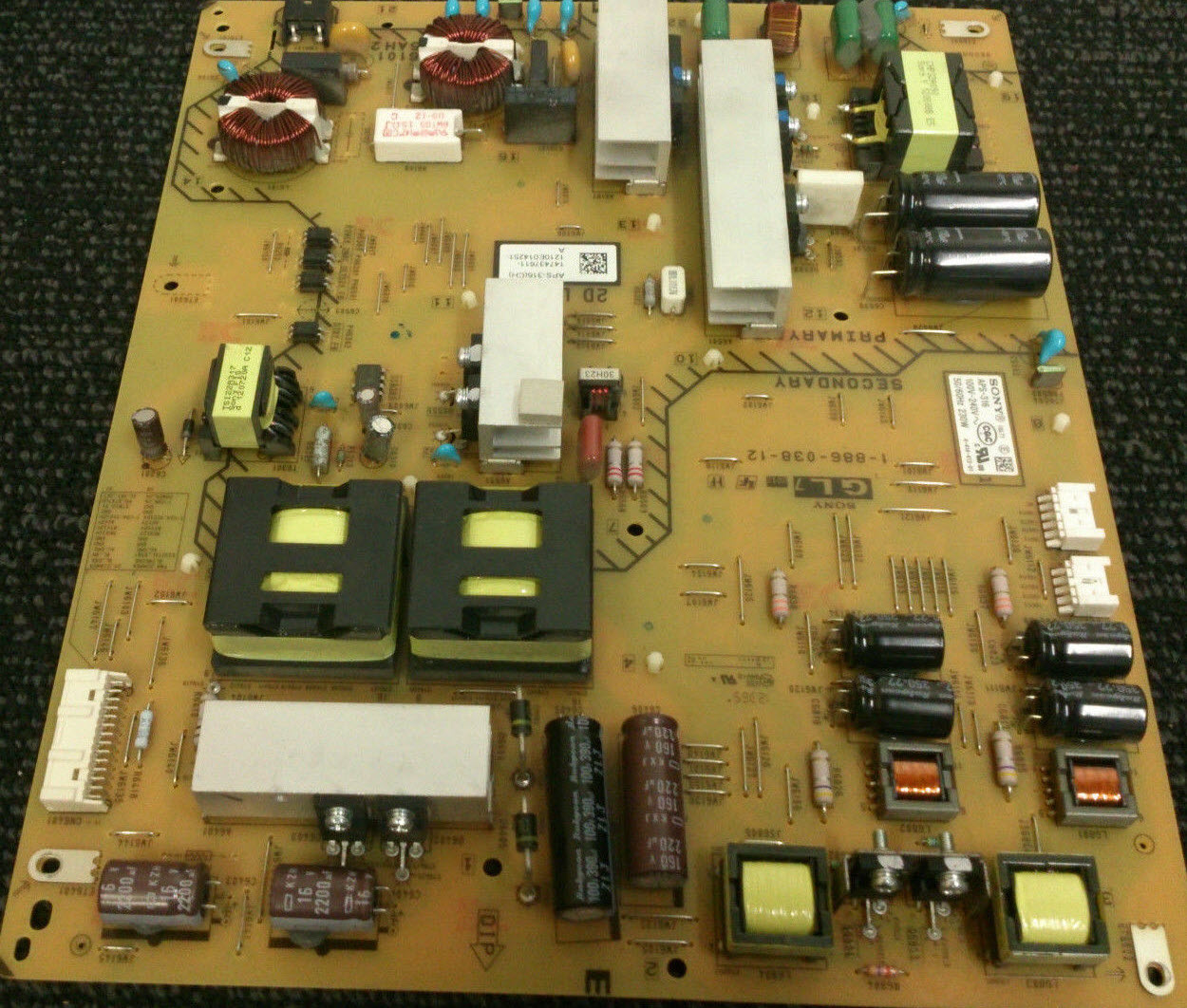

Внешний вид блока питания

Основные особенности устройства SONY KDL-55HX753:

Установлена матрица (LED-панель) LTY550HQ04.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 1-895-192-11.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-55HX753 осуществляет модуль питания APS-316, либо его аналоги c использованием микросхем PWM.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-885-388-51, с применением микросхем CXD4727GB, K4B2G1646C-HC и других.
Тюнер Tuner обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

SONY KDL-55HX753 Шасси AZ3F
Тип панели (матрица): LTY550HQ04
Материнская плата: 1-885-388-51, CXD4727GB, K4B2G1646C-HC
T-con: 1-895-192-11 WQL_C4LV0.1 LJ94-24329D, WI-FI: 1-458-355-22,
PSU: APS-316(CH) 1-886—038-12
Remote control: RM-ED047

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTY550HQ04
Type : a-Si TFT-LCD, Panel
Diagonal size : 55 inch
Resolution : 1920x1080, FHD
Display Mode : SVA, Normally Black, Transmissive
Active Area : 1209.6x680.4 mm
Surface : Antiglare (Haze 2%), Hard coating (2H)
Brightness : 450 cd/m?
Contrast Ratio : 4000:1
Display Colors : 1.07B (10-bit), CIE1931 72%
Response Time : 3.5 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
