Ремонт телевизора SONY KDL-52V4210

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SONY KDL-52V4210, тип панели и применяемые модули. Состав модулей.

SONY
Model: KDL-52V4210

Panel: LTY520HB10

T-CON: FS_HBC2LV2.4

Inverter (backlight): SSB520H24S01(LL) + SSB520H24S01(LU) + SSB520H24S01(RL) + SSB520H24S01(RU)

Power Supply (PSU): 1-876-290-12 + 1-876-294-11 (172959511) + 1-876-447-11 (172964611)

MainBoard: 1-877-114-11 - A-1545-599-A

IC MainBoard: CPU: MB90F334A, NAND128W3A28N6, EEPROM: 24C32; RAM: HY825DC256160CE

Control: IR: 1-876-417-11 (A-1494-139-A)


Технические характеристики KDL-52V4210

TV LCD KDL-52V4210
Диагональ экрана: 52" (132 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Яркость: 500 кд/м2
Контрастность динамическая: 33000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-C
Количество каналов: 100
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3
Разъём наушников: есть
Вес телевизора: с подставкой: 38 кг
без подставки: 32 кг
Размеры: с подставкой 1262x871x347 мм
без подставки 1262x829x119 мм
Потребление от сети: 215 Вт
SONY KDL-52V4210

Общие рекомендации по ремонту TV LCD

Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Полезными подсказками могут являться вспухшие конденсаторы, образовавшиеся кольцевые трещины в пайках выводов, обуглившийся слой краски на резисторах, следы перегрева платы и многие другие внешние признаки, хорошо знакомые опытным ремонтникам.

Если телевизор не включается, не горят и не мигают никакие контрольные лампочки, нет никаких звуков при включении, ни малейших признаков работоспособности - наиболее вероятна неисправность в модуле питания. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.

Если у SONY KDL-52V4210 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики. Неообходимо учитывать, что в случаях отключения защиты инвертора (в целях возможности диагностики) есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.

В случаях попытки ремонта материнской платы 1-877-114-11 - A-1545-599-A, необходимо проверить работоспособность линейных стабилизаторов и преобразователей питания её микросхем и, по возможности, произвести обновление программного обеспечения (ПО). Чипы BGA иногда удаётся диагностировать с помощью локального нагрева. В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MB90F334A, NAND128W3A28N6, EEPROM: 24C32; RAM: HY825DC256160CE на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Владельцам и пользователям телевизора SONY KDL-52V4210 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-877-114-11 показан на рисунке ниже:

1-877-114-11

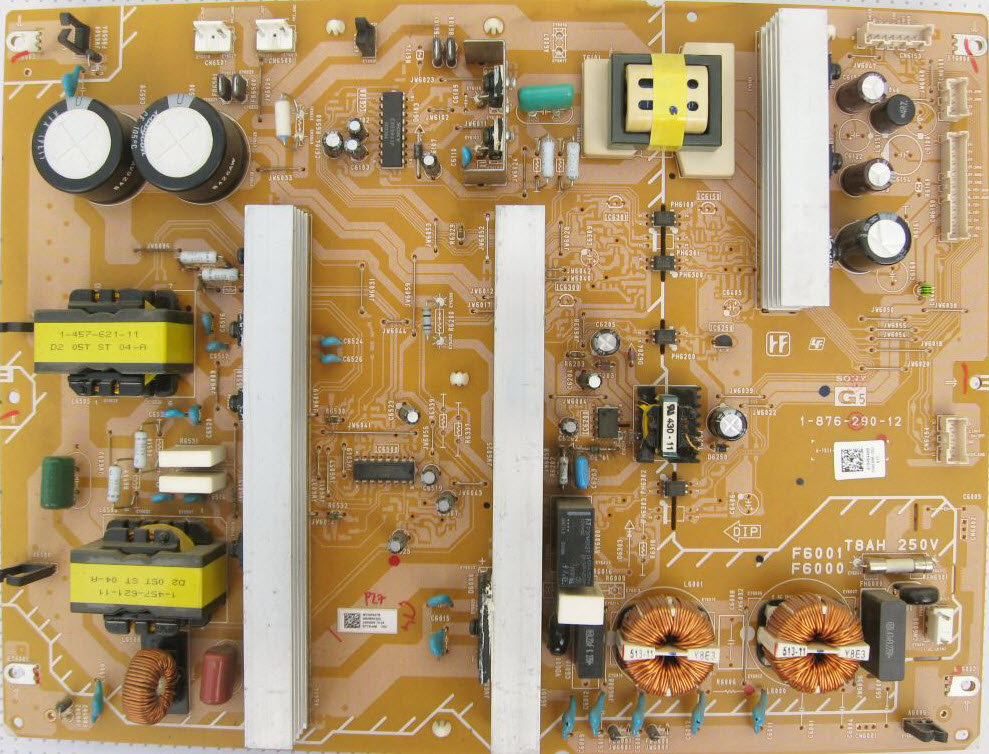

Внешний вид блока питания

Основные особенности устройства SONY KDL-52V4210:

Установлена матрица (LCD-панель) LTY520HB10.
В управлении матрицей используется Тайминг-Контроллер (T-CON) FS_HBC2LV2.4.
Для питания ламп подсветки применяется инвертор SSB520H24S01(LL).
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-52V4210 осуществляет модуль питания 1-876-290-12, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-877-114-11, с применением микросхем CPU: MB90F334A, NAND128W3A28N6, EEPROM: 24C32; RAM: HY825DC256160CE и других.

Внимание мастерам!

Приемлемый по цене для владельцев телевизоров ремонт на компонентном уровне возможен, но иногда затруднителен без соответствующей документации и наличия Программного Обеспечения (ПО).
В связи с этим, по инициативе ремонтников созданы различные форумы, где мастера делятся своими наработками, схемами и считанными с рабочих устройств прошивками (ПО).
Данные о составе телевизоров и некоторая документация, полезная для компонентного ремонта, на этом сайте накапливается из записей мастеров и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Просьба о всяких ляпах, неточностях, ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь и любую информацию по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, схемы, даташиты, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
