Ремонт телевизора SONY KDL-48W605B

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SONY KDL-48W605B, тип панели и применяемые модули. Состав модулей.

SONY LED
Model: KDL-48W605B

Chassis/Version: RB2G

Panel: LSY480HN01-001

LED backlight: 48FAXH49 48FBXH49 1-889-674-12

LED driver (backlight): 1-889-655-11 (173474411) LD-HM

Power Supply (PSU): Adapter

MainBoard: 1-889-202-22 (173457422) BAX L

IC MainBoard: X-Reality PRO CXD4748GB, Nand TC58NVG3SOFTAIO

Тuner: TUS1-889-203-13 (173457513)

Технические характеристики

Smart TV KDL-48W605B
Диагональ экрана: 48 дюймов (122 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 200 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть. Skype - есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, VGA, HDMI x4, MHL, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Вес телевизора: с подставкой: 10.3 кг
без подставки: 9.9 кг
Размеры: с подставкой 1086x675x181 мм
без подставки 1086x646x90 мм
SONY KDL-48W605B

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SONY KDL-48W605B не включается. Контрольные лампочки не светят и не мигают. На ПДУ и другие кнопки управления не реагирует.

С подобными проявлениями в большинстве случаев неисправным оказывается модуль питания Adapter.
Данная модель телевизора комплектуется внешним блоком питания типа Adapter, который владелец может приобретать и самостоятельно, а его ремонт не всегда может быть целесообразен, тем не менее, иногда есть определённый смысл вскрыть его и устранить несложные типовые дефекты, характерные для ИИП. Необходимо замерить вторичные выходные напряжения питания, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Как правило, в таких случаях отсутствует подсветка дисплея. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностика материнской платы 1-889-202-22 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов X-Reality PRO CXD4748GB, Nand TC58NVG3SOFTAIO и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

При подозрении на неисправность тюнера TUS1-889-203-13 (173457513) , в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Внимание! Пользователям и владельцам телевизоров KDL-48W605B, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Скачать: Сервис мануал Sony Шасси RB2G.
KDL-40W580B, KDL-48W580B, KDL-60W600B, KDL-40W590B, KDL-48W585B, KDL-60W605B, KDL-40W600B, KDL-48W590B, KDL-60W607B, KDL-40W605B, KDL-48W600B, KDL-60W608B, KDL-40W607B, KDL-48W605B, KDL-60W610B, KDL-40W608B, KDL-48W607B, KDL-60W630B, KDL-48W608B, KDL-60WM15B, KDL-48WM15B,

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-889-202-22 показан на рисунке ниже:

1-889-202-22

Основные особенности устройства SONY KDL-48W605B:

Установлена матрица (LED-панель) LSY480HN01-001.

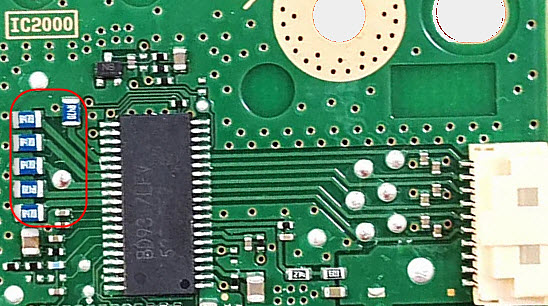

Для питания светодиодов подсветки применяется LED-драйвер 1-889-655-11.
Для питания всех внутренних узлов телевизора SONY KDL-48W605B используется внешний источник типа Adapter.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-889-202-22, с применением микросхем X-Reality PRO CXD4748GB, Nand TC58NVG3SOFTAIO и других.
Тюнер TUS1-889-203-13 (173457513) обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
