Ремонт телевизора SONY KDL-46EX521

Техническое описание и состав телевизора SONY KDL-46EX521, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SONY KDL-46EX521
LCD TV LED Smart TV KDL-46EX521 | Год выпуска: 2011
Диагональ экрана: 46" (117 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, DivX, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 17.8 кг
без подставки: 14.2 кг
Размеры: с подставкой 1078x690x260 мм
без подставки 1078x660x42 мм
Потребление от сети: 113 Вт
SONY KDL-46EX521

SONY
Model: KDL-46EX521

Panel: LTY460HN02

Lamp backlight: LJ64-02858A S1G1-460SM0-R0 [10,09,08]

T-CON: ESL_C2LV0.4

Inverter (backlight): integrated into PSU

Power Supply (PSU): APS-285 1-883-804-21

MainBoard: 1-883-753-32 603n4049-01R Y2009590F

IC MainBoard: CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G

Тuner: CXD2825GA

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления неисправностей

- Телевизор SONY KDL-46EX521 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания APS-285. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы 1-883-753-32 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Прежде чем менять тюнер CXD2825GA, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-883-753-32 показан на рисунке ниже:

1-883-753-32

1-883-753-32 может применяться в телевизорах:

SONY KDL-32CX520 (Panel V315H3-L01), SONY KDL-32EX421 (Panel LTY320AN02), SONY KDL-32EX720 (Panel LTY320HJ01), SONY KDL-40EX521 (Panel LTY400HM08 001), SONY KDL-46EX720 (Panel LTY460HJ05 3D), SONY KDL-46CX520 (Panel LTY460HN01), SONY KDL-40CX521 (Panel LTY400HM07).

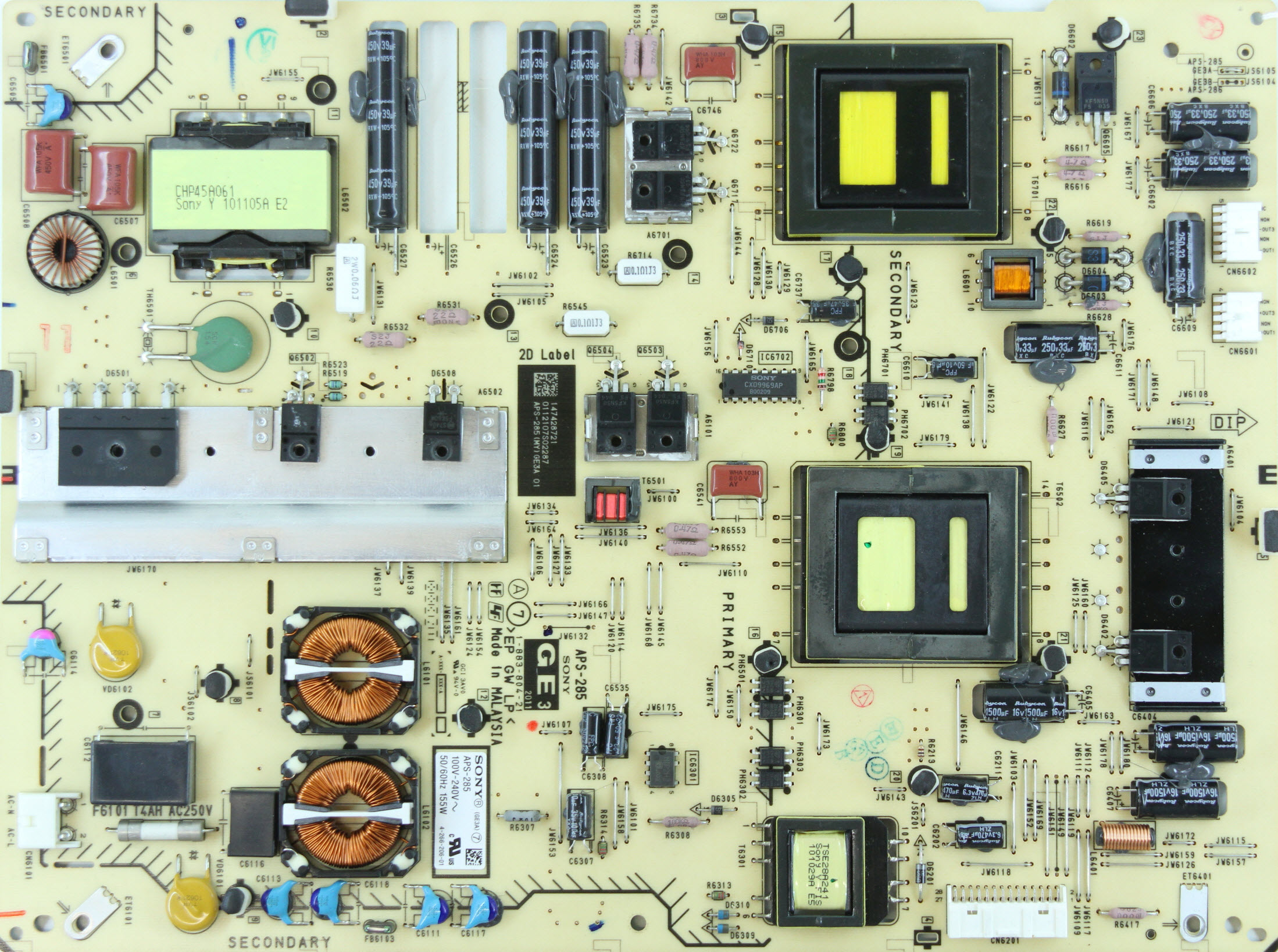

Внешний вид блока питания

Основные особенности устройства SONY KDL-46EX521:

Установлена матрица (LCD-панель) LTY460HN02.
В управлении матрицей используется Тайминг-Контроллер (T-CON) ESL_C2LV0.4.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-46EX521 осуществляет модуль питания APS-285, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-883-753-32, с применением микросхем CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G и других.
Тюнер CXD2825GA обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
