Ремонт телевизора SONY KDL-40RD353

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SONY KDL-40RD353, тип панели и применяемые модули. Состав модулей.

SONY LED
Model: KDL-40RD353

Panel: NS4S400DND11

LED driver (backlight): with integrated MainBoard

Power Supply (PSU): ACDP-060S02 Adapter 19V 3.05A

PWM Power: IC_Power

MainBoard: 1-981-276-11 (173631911)

Тuner: DE241TP

Control: RM-ED062, IR: 1-893-522-11 (173510611)


Технические характеристики KDL-40RD353

LCD TV LED KDL-40RD353 | Год выпуска: 2016
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 1080p Full HD, HDR
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 6.9 кг
без подставки: 6.5 кг
Размеры: с подставкой 924x568x183 мм
без подставки 924x550x65 мм
Потребление от сети: 51 Вт
SONY KDL-40RD353

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SONY KDL-40RD353 не включается и не подаёт никаких признаков работоспособности. Нет никакой реакции ни на пульт, ни на кнопки управления с передний панели

Чаще всего с такими проявлениями оказывается неисправным модуль питания ACDP-060S02.
Внешний блок питания ACDP-060S02 Adapter 19V 3.05A не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо замерить вторичные выходные напряжения питания, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) IC_Power. Проверяется только заменой на заведомо исправный.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностика материнской платы 1-981-276-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

Перед заменой тюнера DE241TP, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SONY KDL-40RD353 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-981-276-11 показан на рисунке ниже:

1-981-276-11

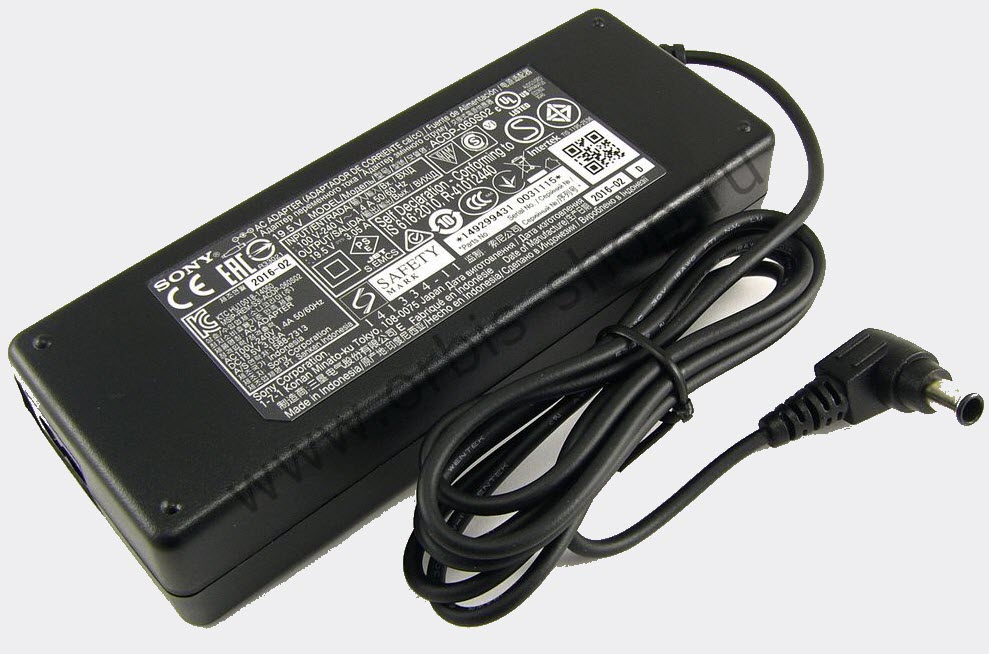

Внешний вид блока питания

Основные особенности устройства SONY KDL-40RD353:

Установлена матрица (LED-панель) NS4S400DND11.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой 1-981-276-11.
Для питания всех внутренних узлов телевизора SONY KDL-40RD353 используется внешний источник типа ACDP-060S02 Adapter 19V 3.05A c использованием микросхем IC_Power.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-981-276-11.
Тюнер DE241TP обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Данные о составе телевизоров и некоторая документация, полезная для компонентного ремонта, на этом сайте накапливается из записей мастеров и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
