Ремонт телевизора SONY KDL-37V5800

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SONY KDL-37V5800, тип панели и применяемые модули. Состав модулей.

SONY
Model: KDL-37V5800

Chassis/Version: EX2L

Panel: T370HW02

Inverter (backlight): VIT71861.50 CEM-1

PWM Inverter: OZ964GN

MOSFET Inverter: P2504BDG

Power Supply (PSU): 3H267W-1 P/N-147416212-00286506

PWM Power: SSC9503 (16), A6079M (Standby)

MainBoard: 1-878-942-31 BA - A-1701-876-A I1742444A

IC MainBoard: MC10144F1 410(EMA), K9F1208UOC, E1116AEBG-8E-F, 24C32, CX81447R, MB91F313A, CXD9926AT, SAA7115AHL, CXA3785R

Тuner: SUT-HE101T (BA92113)


Внешний вид

SONY KDL-37V5800

Общие рекомендации по ремонту TV LCD

Ремонт телевизоров, как и других устройств, целесообразно начинать с внешнего осмотра. По некоторым внешним признакам изменения состояния некоторых элементов иногда появляется возможность сделать предположения о характере дефекта, а так же определить дальнейшее направление поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

При неисправности модуля питания 3H267W-1 P/N-147416212-00286506, внешние проявления могут быть различными, например, SONY KDL-37V5800 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если при включении SONY KDL-37V5800 нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей. Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

На материнской плате I1742444A, A-1701-876A, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение). Ремонт платы и замена микросхем MC10144F1 410(EMA),.K9F1208UOC, E1116AEBG-8E-F, 24C32, CX81447R, MB91F313A, CXD9926AT, SAA7115AHL, CXA3785R производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Перед заменой тюнера SUT-HE101T (BA92113), если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах.

Следует помнить! Попытки ремонта телевизора SONY KDL-37V5800, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Cкачать: Service manual and schematic diagram Sony CHASSIS EX2L-Coriander KDL-32V5500, KDL-37V5500, KDL-40V5500, KDL-46V5500, KDL-52V5500.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-878-942-31 показан на рисунке ниже:

1-878-942-31

1-878-942-31 может применяться в телевизорах:

SONY KDL-37V5800 (Panel T370HW02), SONY KDL-40Z5800 (Panel LTY400HG02).

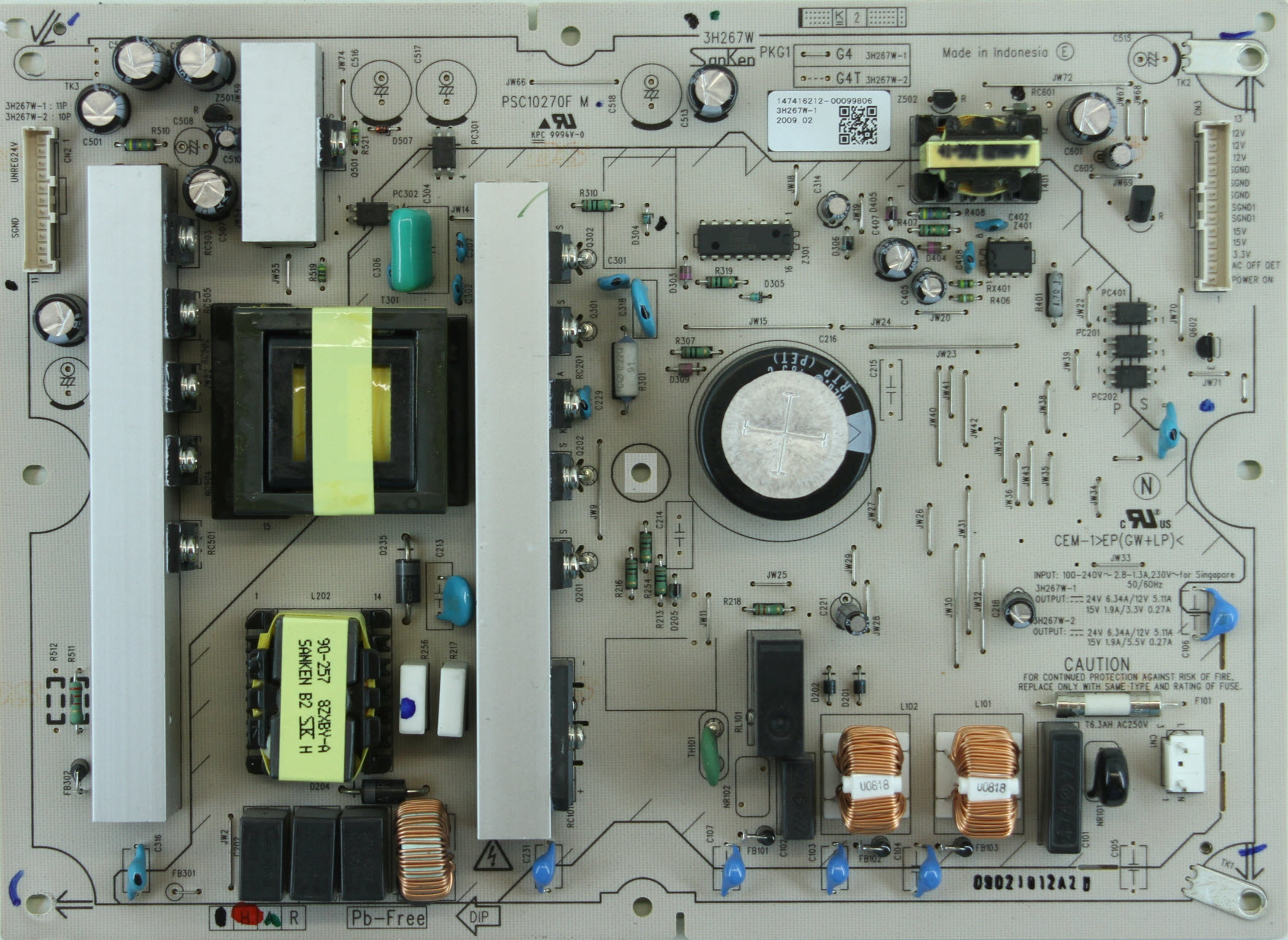

Внешний вид блока питания

Основные особенности устройства SONY KDL-37V5800:

Установлена матрица (LCD-панель) T370HW02.
Для питания ламп подсветки применяется инвертор VIT71861.50, управляется ШИМ-контроллером OZ964GN. В качестве силовых элементов инвертора применяются ключи типа P2504BDG.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-37V5800 осуществляет модуль питания 3H267W-1, либо его аналоги c использованием микросхем SSC9503 (16), A6079M (Standby).
MainBoard - основная плата (материнская плата) представляет собой модуль 1-878-942-31, с применением микросхем MC10144F1 410(EMA), K9F1208UOC, E1116AEBG-8E-F, 24C32, CX81447R, MB91F313A, CXD9926AT, SAA7115AHL, CXA3785R и других.
Тюнер SUT-HE101T (BA92113) обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T370HW02 VD
Type : a-Si TFT-LCD, Panel
Diagonal size : 37 inch
Resolution : 1920x1080, FHD
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 819.36x460.89 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 2500:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 5.5 (G to G)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
