Ремонт телевизора SONY KDL-32RE303

Техническое описание и состав телевизора SONY KDL-32RE303, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SONY KDL-32RE303
LCD TV LED KDL-32RE303 | Год выпуска: 2017
Диагональ экрана: 31.5" (80 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2х5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 4.8 кг
без подставки: 4.5 кг
Размеры: с подставкой 735x461x168 мм
без подставки 735x443x63 мм
SONY KDL-32RE303

SONY LED
Model: KDL-32RE303

Panel: HV320WHB-N5M

LED backlight: 32V_B_8LEDs_REV1.2, 32V_A_3228_8LEDs_REV1.2

LED driver (backlight): integrated into MainBoard

Power Supply (PSU): ACDP-060S01 Adapter 19.5V 3.05A

MainBoard: 1-981-276-11 (173631911)

IC MainBoard: CPU: MEDIATEK

Тuner: DE241TP H5G018B

Control: 1-893-522-11 (173510611)

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SONY KDL-32RE303 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль ACDP-060S01.
Внешний блок питания ACDP-060S01 Adapter 19.5V 3.05A не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы 1-981-276-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MEDIATEK производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

При подозрении на неисправность тюнера DE241TP H5G018B , в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Внимание пользователям! Самостоятельный ремонт телевизора SONY KDL-32RE303 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-981-276-11 показан на рисунке ниже:

1-981-276-11

1-981-276-11 может применяться в телевизорах:

SONY KDL-40RD353 (Panel NS4S400DND11), SONY KDL-32RD303 (Panel 320KSB_S2LV0.3 REV0.0), SONY KDL-32RE303 (Panel HV320WHB-N5M).

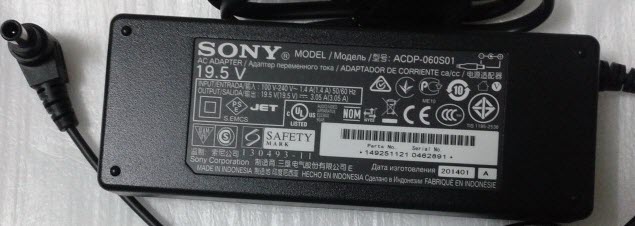

Внешний вид блока питания

Основные особенности устройства SONY KDL-32RE303:

Установлена матрица (LED-панель) HV320WHB-N5M.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой 1-981-276-11.
Для питания всех внутренних узлов телевизора SONY KDL-32RE303 используется внешний источник типа ACDP-060S01 Adapter 19.5V 3.05A.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-981-276-11, с применением микросхем CPU: MEDIATEK и других.
Тюнер DE241TP H5G018B обеспечивает приём телевизионных программ и настройку на каналы.
