Ремонт телевизора SONY KDL-32EX600

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SONY KDL-32EX600, тип панели и применяемые модули. Состав модулей.

SONY LED
Model: KDL-32EX600

Chassis/Version: AZ1N_3a-0.5

Panel: V315H3-LE1 // LTY320HM02 12v

T-CON: V315H3-CE1 CM501 , CM2688A , MAXIM 9669E , RT9183 // TSL_C2LV0.2

LED driver (backlight): APS-272/CM(CH) GE3

PWM LED driver: A3809AM (24),

MOSFET LED driver: K4096 , K4096

Trans LED driver: 1-445-849-11

Power Supply (PSU): APS-272 /CM GE3

PWM Power: MIP2H2 (7), CXA3809M (PFC & PWM resonant), A109F (8), 2904 , LV5768

MOSFET Power: K15A500 , ATP212 0C4 , ATP201 0C2 ,

MainBoard: 1-881-019-13 - A-1738-304-C - E1767069C - BEN

IC MainBoard: TPA3110D2 (28), PS54225 (14), 393 (8), LVC541A (20), LVC245A (20), TDA19997HL/C1 , PNX85433EH1

Тuner: ENGS7401D5F

Remote: RM-ED036

Технические характеристики

LCD TV LED KDL-32EX600
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
LED подсветка: есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 11.1 кг
без подставки: 9.1 кг
Размеры: с подставкой 764x507x250 мм
без подставки 764x475x73 мм
SONY KDL-32EX600

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора SONY KDL-32EX600 следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

В случае, когда KDL-32EX600 не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания GE3 APS-272/CM. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы K15A500 , ATP212 0C4 , ATP201 0C2 ,, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора MIP2H2 (7), A3809AM (24), A109F (8) 2904 , LV5768 , A109I (8) 2904, которую желательно проверить заменой.

Если при включении SONY KDL-32EX600 нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели V315H3-LE1 Rev.C1 LED 181127611 // LTY320HM02 12v, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.

Ремонт материнской платы BEN A1798646A необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов TPA3110D2 (28), PS54225 (14), 393 (8), LVC541A (20), LVC245A (20), TDA19997HL/C1 , PNX85433EH1 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.
Неисправность тюнера ENGS7401D5F устанавливается после проверки ПО и всех питающих напряжений на его выводах, том числе и напряжения питания варикапов (30-33V).

Помните! Попытки самостоятельного ремонта пользователями телевизора SONY KDL-32EX600 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Cкачать: Service manual and schematic diagram Sony KDL-32EX600, KDL-40EX600, KDL-46EX600 Chassis AZ1-K

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-881-019-13 показан на рисунке ниже:

1-881-019-13

Дополнительно по PSU

Модуль питания APS-272 выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора A3809AM 24pin, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

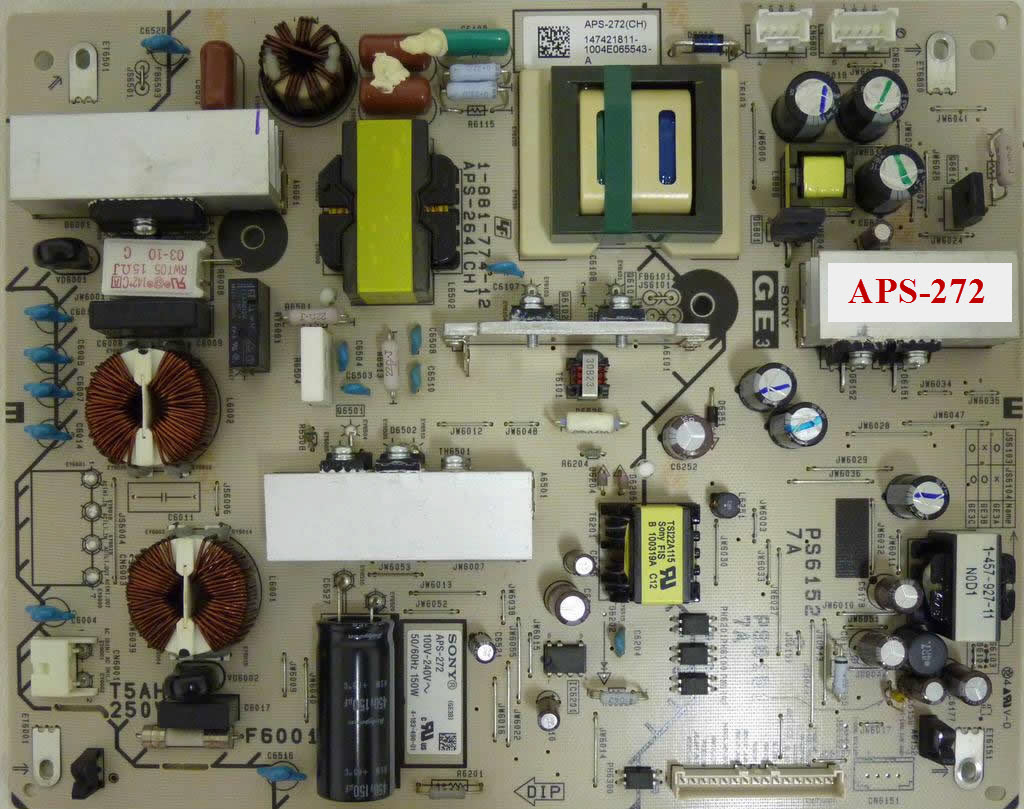

Внешний вид блока питания

Основные особенности устройства SONY KDL-32EX600:

Установлена матрица (LED-панель) V315H3-LE1 или LTY320HM02 12v.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V315H3-CE1.
Для питания светодиодов подсветки применяется LED-драйвер APS-272, управляется ШИМ-контроллером A3809AM (24),. В преобразователе LED-драйвера установлен трансформатор 1-445-849-11. В качестве силовых элементов LED-драйвера применяются ключи типа K4096 , K4096.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KDL-32EX600 осуществляет модуль питания APS-272, либо его аналоги c использованием микросхем MIP2H2 (7), CXA3809M (PFC & PWM resonant), A109F (8), 2904 , LV5768 и силовых ключей типа K15A500 , ATP212 0C4 , ATP201 0C2 ,.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-881-019-13, с применением микросхем TPA3110D2 (28), PS54225 (14), 393 (8), LVC541A (20), LVC245A (20), TDA19997HL/C1 , PNX85433EH1 и других.
Тюнер ENGS7401D5F обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

SONY KDL-32EX600 Шасси AZ1-K
Тип панели (матрица): V315H3-LE1 REV.C1
Материнская плата: 1-881-019-13, PNX85433EH1, H27U1G8F2BTR, K4T51163QG-HCE7 х2, TDA19997HL/C1, PS54225 х3, CXA3813N, D2817R, LVC245A, LVC541A, TPA3110D2, Tuner: ENGS7401D5F
T-con: V315H3-CE1, CM2688A, CM501, MAXIM9669E, 402WP (MSOP8) 24c02, 428RP (MSOP8) 24с128
PSU & Inverter: 1-881-774-13 APS-264(CH), MIP2H2, CXA3809M, LV5768M, NJM2904M х2, RSS090, ATP212 X2, K4096 X2, K15A50D
Remote control: RM-ED036 ,

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V315H3-LE1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 400 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8.5 (G to G)
Frequency : 60Hz
Lamp Type : 2 strings WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V


Ближайшие в таблице модели:

SONY KDL-32EX421
Chassis: AZ2W_P-1
Panel: LTY320AN02 // V315B5-LE2
T-con: LJ9403859G 185795012 //
Inverter: GE2A FX0022912
Inverter IC: SSI091ASN (24pin)
Inverter FET:MDD1752
Inverter Trans: T51.8223.210
Power: APS-288 (CH) 1-883-824-13
Power IC: STR-Y6765, A3810M, J0319 RRH090, AS324
Power Fet: K5A50D, K15A50D
MAIN: 1-883-753-32 BAT-V32
IC Main board: CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, NJU72040, Sil9287BCNU, GL850G
Tuner: CXD2825GA
Remote: RM-ED045 FX0000211
SONY KDL-32EX720
Chassis: AZ2F_3a-2
Panel: LTY320HJ01
T-con: EDL 4LV0.3
Inverter: APS-272/CM(CH) GE3
Inverter IC: A3809AM (24),
Inverter FET:K4096 , K4096
Inverter Trans: 1-445-849-11
Power: APS-312 1-884-888-11 G10A01
Power IC: MIP2H2 (7), CXA3809M (PFC & PWM resonant), A109F (8), 2904 , LV5768
Power Fet: K15A500 , ATP212 0C4 , ATP201 0C2 ,
MAIN: 1-883-753-32
IC Main board: CXD4727GB, K4B2G1646C-HCH9, KFM2GN6Q2B, Y164B, Sil9287BCNU, GL850G, BD95830MUV, PS54425
Tuner: CXD2825GA
Remote: RM-ED036
