Ремонт телевизора SHARP LC-42X20

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SHARP LC-42X20, тип панели и применяемые модули. Состав модулей.

SHARP
Model: LC-42X20

Chassis/Version: KE186

Panel: LK420D3LZ50Y

T-CON: CPWBX3829TPXD

Inverter (backlight): RUNTKA319WJZZ ISP013-01 PCB2839 A06-227597C, RUNTKA320WJZZ ISP013-01 PCB2840 A06-227598B

Power Supply (PSU): DPS-304BP RDENCA231WJQZ CA231WJQZ A38W0809029475

PWM Power: L6562DTR, DLA001DTR, LA5774, TNY266PN

MainBoard: DUNTKE186WE + DUNTKE187WE

IC MainBoard: K4N56163QI, SIL9185ACTU

Тuner: TDQG4-003A

Control: IR: NE264WJ KE264


Технические характеристики LC-42X20RU

TV LCD LC-42X20RU
Диагональ экрана: 42" (106 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность: 2000:1
Контрастность динамическая: 10000:1
Угол обзора: 176°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Количество каналов: 999
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 30 Вт (2x15Вт)
Акустика: два динамика
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, RS-232
Разъём наушников: есть
Вес телевизора: с подставкой: 26 кг
без подставки: 21.5 кг
Размеры: с подставкой 1004x708x305 мм
без подставки 1004x646x95 мм
Потребление от сети: 208 Вт
SHARP LC-42X20

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

- Телевизор SHARP LC-42X20 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) DPS-304BP. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) L6562DTR, DLA001DTR, LA5774, TNY266PN, при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы DUNTKE186WE следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - K4N56163QI, SIL9185ACTU. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDQG4-003A. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам телевизора LC-42X20 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Cкачать: Service manual and schematic diagram SHARP LC-42X20 Chassis KE186.

Схема блока питания DPS-304BP Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard DUNTKE186WE показан на рисунке ниже:

DUNTKE186WE

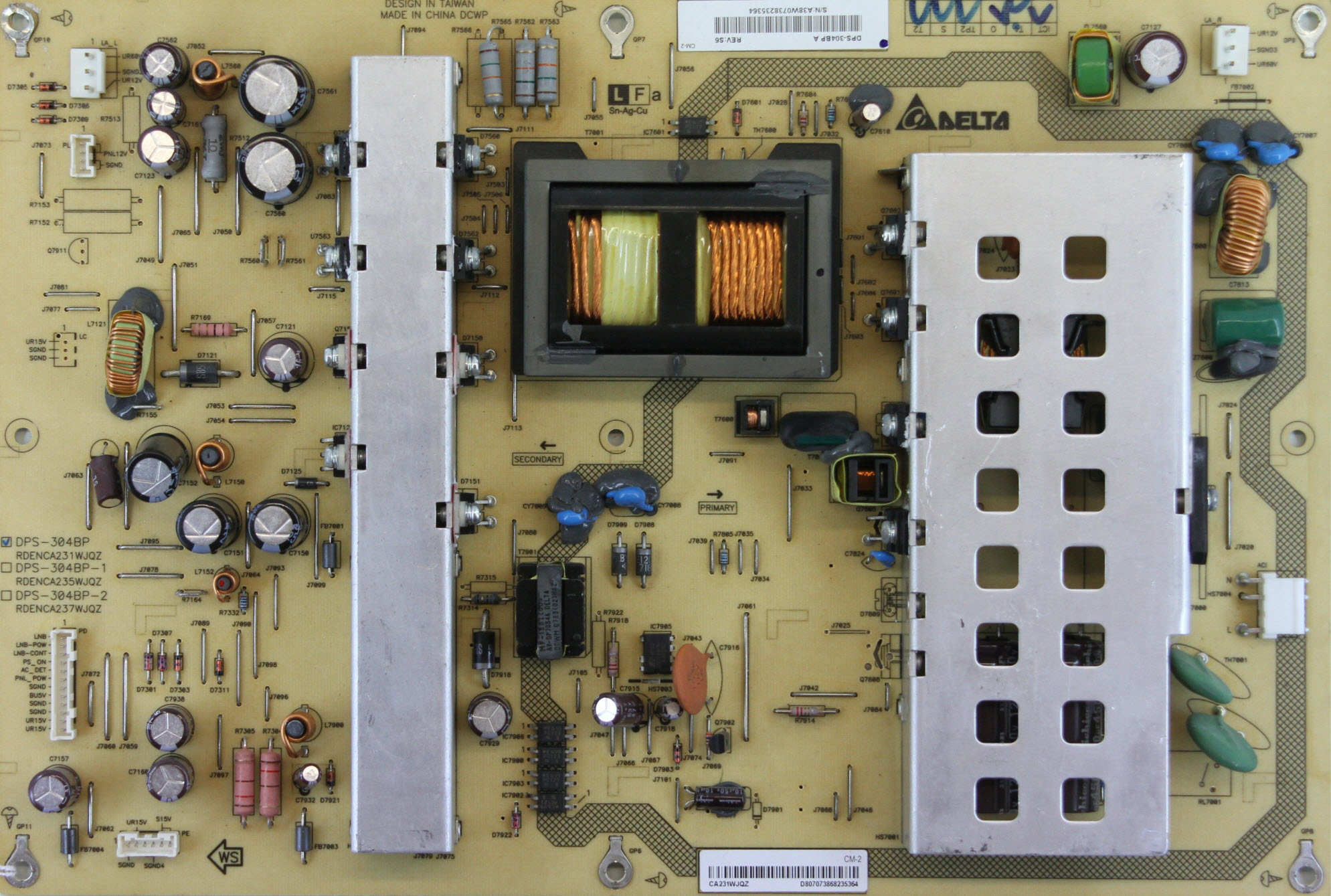

Внешний вид блока питания

Основные особенности устройства SHARP LC-42X20:

Установлена матрица (LCD-панель) LK420D3LZ50Y.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CPWBX3829TPXD.
Для питания ламп подсветки применяется инвертор RUNTKA319WJZZ.
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-42X20 осуществляет модуль питания DPS-304BP, либо его аналоги c использованием микросхем L6562DTR, DLA001DTR, LA5774, TNY266PN.
MainBoard - основная плата (материнская плата) представляет собой модуль DUNTKE186WE, с применением микросхем K4N56163QI, SIL9185ACTU и других.
Тюнер TDQG4-003A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация о составе телевизоров на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
