Ремонт телевизора SHARP LC-42RD1RU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SHARP LC-42RD1RU, тип панели и применяемые модули. Состав модулей.

SHARP
Model: LC-42RD1RU

Panel: 42 inch

T-CON: sys KD628WE01

Inverter (backlight): DARFON 4H.V1838.371/C2 левый

PWM Inverter: OZ964SN (20pin)

Power Supply (PSU): DPS-267AP A RDENCA 200WJQZ

PWM Power: L6562, DAS01A, DLA001, DAP011A

MOSFET Power: P2804ND5G (5н)чип, 9563GH(63524)

MainBoard: KD604WE24

Технические характеристики

TV LCD LC-42RD1RU
Диагональ экрана: 42" (106 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 450 кд/м2
Контрастность: 1200:1
Контрастность динамическая: 3000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Количество каналов: 99
Телетекст: с памятью на 500 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 30 Вт (2x15Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, SCART x2, RGB, VGA, HDMI x2, RS-232
Разъём наушников: есть
Вес телевизора: с подставкой: 32.5 кг
без подставки: 28.5 кг
Размеры: с подставкой 1031x733x291 мм
без подставки 1031x675x140 мм
SHARP LC-42RD1RU

Общие рекомендации по ремонту TV LCD

Телевизор SHARP LC-42RD1RU, как и любые другие, начинать ремонтировать целесообразно с осмотра внутренних и внешних видимых физических визуальных изменений. Видимые повреждения элементов иногда могут подсказать дальнейшее направления поиска дефекта до начала проведения необходимых измерений. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Неисправности модуля питания DPC-267 AP A RDENCA 200WJQZ могут выражаться по разному, например, SHARP LC-42RD1RU не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Диагностику неисправности модуля питания целесообразно начинать с проверки сетевого предохранителя. В случае, если он оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и силовой ключ преобразователя P2804ND5G (5н)чип 9563GH(63524), которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Силовые ключи в обратноходовых преобразователях выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора MIC4427YM (8н)пл EF627. EF615 (8н)пл, которую проверить можно лишь заменой на новую или заведомо исправную.
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

Если у SHARP LC-42RD1RU нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
Часто попытки ремонта инвертора DARFON 4H.V1838.371/C2 левый затрудняется тем, что диагностика неисправности затруднена работой его защиты, которая предназначена для отключения инвертора в аварийных режимах - при разгерметизации ламп, обрывах или замыканиях в высоковольтных соединениях и других нештатных ситуациях. Блокировка защиты для локализации дефекта популярна среди ремонтников.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.

Материнская плата av KD604WE24 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.

Внимание владельцам! Попытки самостоятельного ремонта телевизора SHARP LC-42RD1RU не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

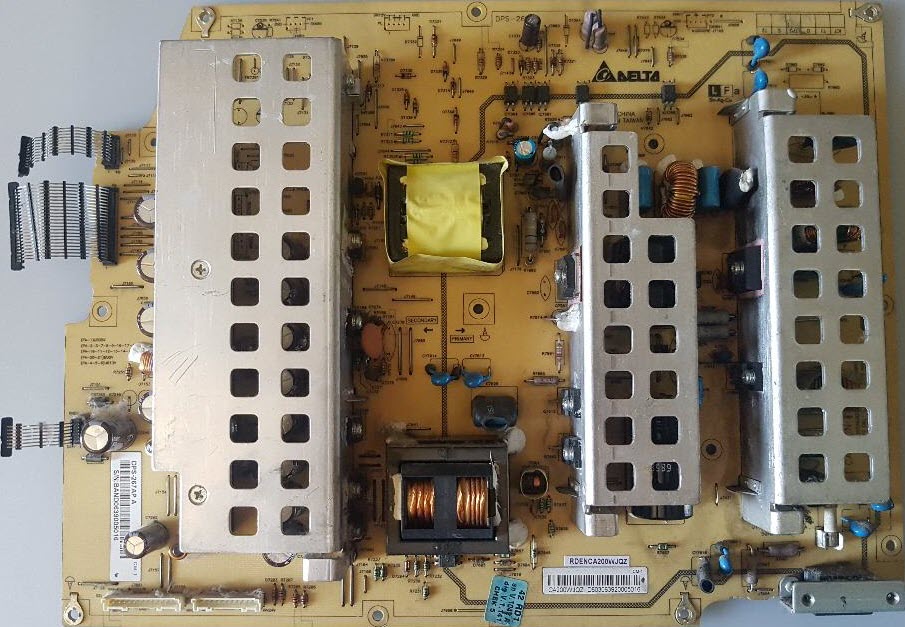

Схема блока питания DPS-267AP RDENCA200WJQZ.
Cкачать: Service manual and schematic diagram Sharp LC-42RD1E, LC-42RD1RU

Основные особенности устройства SHARP LC-42RD1RU:

Установлена матрица (LCD-панель) 42 дюйма.
В управлении матрицей используется Тайминг-Контроллер (T-CON) sys.
Для питания ламп подсветки применяется инвертор DARFON, управляется ШИМ-контроллером OZ964SN (20pin).
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-42RD1RU осуществляет модуль питания DPS-267AP, либо его аналоги c использованием микросхем L6562, DAS01A, DLA001, DAP011A и силовых ключей типа P2804ND5G (5н)чип, 9563GH(63524).
MainBoard - основная плата (материнская плата) представляет собой модуль KD604WE24.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
