Ремонт телевизора SHARP LC-32S2RU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SHARP LC-32S2RU, тип панели и применяемые модули. Состав модулей.

SHARP
Model: LC-32S2RU

Panel: T315XW01 V.5

T-CON: T315XW01 V.5 contrl / 260XW02 contrl

Inverter (backlight): 4H.V1448.291 /B1 DARFON

PWM Inverter: OZ964SN

Trans Inverter: 4004L612.313(GP)

Power Supply (PSU): CEF213A

PWM Power: STR-W6765, STR-X6768N

MainBoard: CEF170A

IC MainBoard: MST9883C, NJM2584AM, SII9011CLU, AN15853B, R8J66607A72FP, OEC7166A, MM1501XNRE, TA2024

Тuner: TAFV-W322D

Control: GA515WJSA, IR: CEF215A


Технические характеристики LC-32S2RU

TV LCD LC-32S2RU
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 800:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART x2, RGB, VGA, HDMI
Вес телевизора: с подставкой: 17.1 кг
без подставки: 15 кг
Потребление от сети: 170 Вт
SHARP LC-32S2RU

Общие рекомендации по ремонту TV LCD

Телевизор SHARP LC-32S2RU, как и любые другие, начинать ремонтировать целесообразно с осмотра внутренних и внешних видимых физических визуальных изменений. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

При полном отсутствии каких-либо признаков работоспособности, когда SHARP LC-32S2RU не включается и ничего не сигнализирует контрольными лампочками на панели, скорее всего неисправен модуль питания . Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.
В случаях с использованием в блоке питания Корректора Коэффициента Мощности (ККМ), поиски неисправности могут быть несколько сложнее.

Если у SHARP LC-32S2RU нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания.
Ремонт инвертора затруднителен тем, что при любой неисправности или нештатной ситуации, даже при неравномерном износе ламп, срабатывает защита, которая выключает его в целях противопожарной безопасности. Диагностика становится невозможной и требуется отключить защиту.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.


Внимание владельцам! Попытки самостоятельного ремонта телевизора SHARP LC-32S2RU не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Cкачать: Service manual and schematic diagram Sharp LC-32S2RU

Дополнительно по ремонту MainBoard

Внешний вид MainBoard CEF170A показан на рисунке ниже:

CEF170A

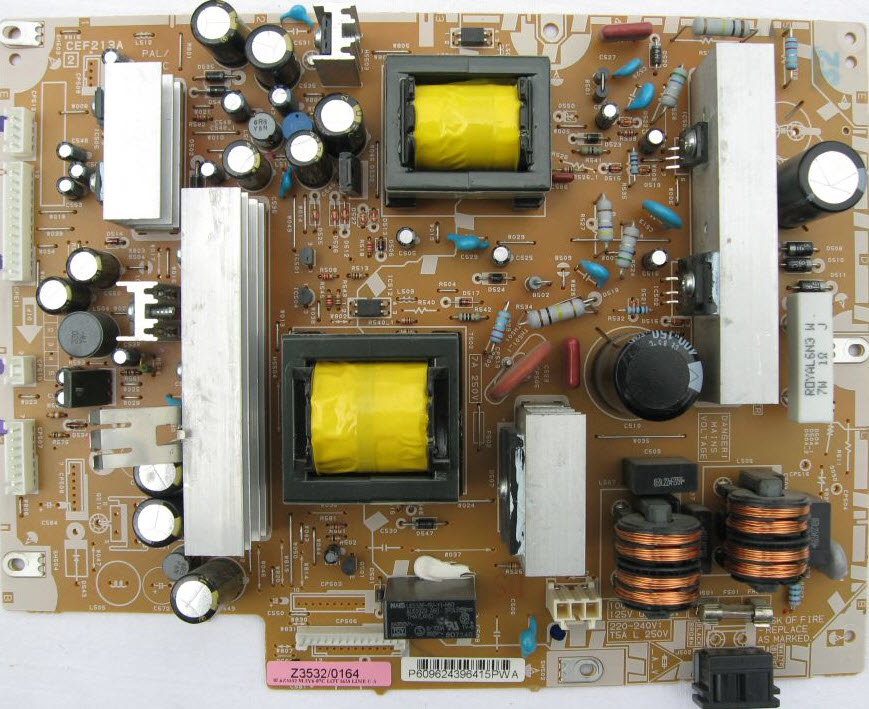

Внешний вид блока питания

Основные особенности устройства SHARP LC-32S2RU:

Установлена матрица (LCD-панель) T315XW01 V.5.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T315XW01.
Для питания ламп подсветки применяется инвертор 4H.V1448.291, управляется ШИМ-контроллером OZ964SN. В преобразователе инвертора установлен трансформатор 4004L612.313(GP).
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-32S2RU осуществляет модуль питания CEF213A, либо его аналоги c использованием микросхем STR-W6765, STR-X6768N.
MainBoard - основная плата (материнская плата) представляет собой модуль CEF170A, с применением микросхем MST9883C, NJM2584AM, SII9011CLU, AN15853B, R8J66607A72FP, OEC7166A, MM1501XNRE, TA2024 и других.
Тюнер TAFV-W322D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T315XW01 V5A
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit)
Response Time : 15/5 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
