Ремонт телевизора SHARP LC-22DV200RU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SHARP LC-22DV200RU, тип панели и применяемые модули. Состав модулей.

SHARP
Model: LC-22DV200RU

Panel: V216B1-L01 revC2 4лампы

Inverter (backlight): integrated into PSU

PWM Inverter: MP1008

MOSFET Inverter: ATP201-V

Trans Inverter: 8137002R

Power Supply (PSU): CEJ511A - DS-7106A

PWM Power: STR-Y6765

MainBoard: CMJ151B

IC MainBoard: MT5362CHG, AT24C32CN-SH-T, AT26DF081A-SU, LA42052-E; DVD: A52J01A650

Тuner: TDTW-S720D

Технические характеристики

TV LCD LC-22DV200
Диагональ экрана: 22" (55 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 3 Вт (2х1.5 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI
Разъём наушников: есть
Вес телевизора: 5.1 кг
Размеры: с подставкой 536x396x201 мм
без подставки 536x368x67 мм
Потребление от сети: 49 Вт
SHARP LC-22DV200RU

Общие рекомендации по ремонту TV LCD

Как и любой другой телевизор, SHARP LC-22DV200RU ремонтировать целесообразно начинать с внешнего осмотра видимых изменений внешних и внутренних элементов. Часто по внешним признакам и характеру некоторых повреждений есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

В случаях, когда телевизор SHARP LC-22DV200RU не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания или, что бывает гораздо реже, - отсутствует питание процессора на материнской плате. При диагностике и ремонте блока питания необходимо прежде всего проверить предохранитель, а при его обрыве следует проверить силовой ключ и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
В случаях с использованием в блоке питания Корректора Коэффициента Мощности (ККМ), поиски неисправности могут быть несколько сложнее.

В тех случаях, когда у телевизора SHARP LC-22DV200RU пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
При ремонте инвертора привод A52J01A650 orion часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.


Внимание пользователям! Самостоятельный ремонт телевизора SHARP LC-22DV200RU без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!

Скачать: Схема и сервис мануал Sharp LC-22DV200E.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard CMJ151B показан на рисунке ниже:

CMJ151B

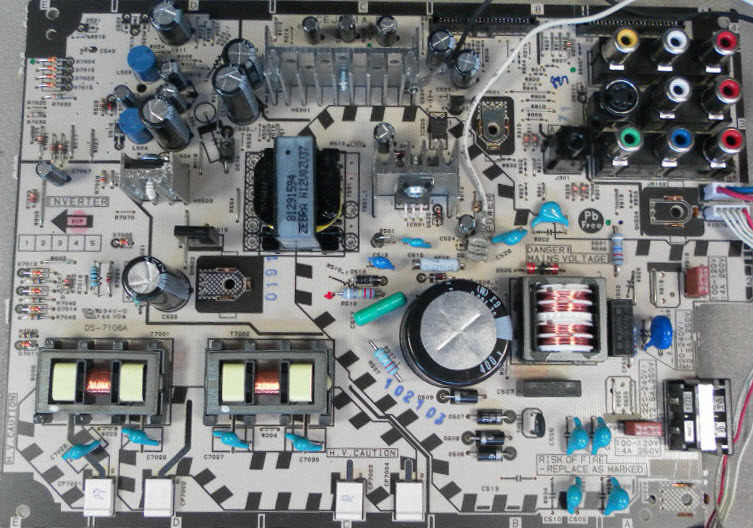

Внешний вид блока питания

Основные особенности устройства SHARP LC-22DV200RU:

Установлена матрица (LCD-панель) V216B1-L01 revC2 4лампы.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MP1008. В преобразователе инвертора установлен трансформатор 8137002R. В качестве силовых элементов инвертора применяются ключи типа ATP201-V.
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-22DV200RU осуществляет модуль питания CEJ511A, либо его аналоги c использованием микросхем STR-Y6765.
MainBoard - основная плата (материнская плата) представляет собой модуль CMJ151B, с применением микросхем MT5362CHG, AT24C32CN-SH-T, AT26DF081A-SU, LA42052-E; DVD: A52J01A650 и других.
Тюнер TDTW-S720D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : V216B1-L01
Type : a-Si TFT-LCD, Panel
Diagonal size : 21.6 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 477.417x268.416 mm
Brightness : 400 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 1.3/3.7 (Tr/Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
