Ремонт телевизора SAMSUNG UE55F6400AK

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE55F6400AK, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE55F6400AK UE55F6400

Chassis/Version: U85A / WU09

Panel: CY-HF550CSLV1V // CY-HF400CSLV3V

LED backlight: D2GE-550SCA-R3, D2GE-550SCB-R3

T-CON: LSF550HJ012 BN41-01939C

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00625C L55X1QV_DSM

MainBoard: BN41-01958B BN94-07195N

IC MainBoard: SEMS30, WT61P807, 24C256, 25Q40, K4B2G1646E, KLM4G1FE3B,

Тuner: BN40-00262B

Control: WI-FI: WIDT30Q BN59-01161A


Технические характеристики UE55F6400

LCD TV LED Smart TV 3D UE55F6400 | Год выпуска: 2013
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 200 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 18.5 кг
без подставки: 16.9 кг
Размеры: с подставкой 1250x808x307 мм
без подставки 1250x725x49 мм
Потребление от сети: 150 Вт
SAMSUNG UE55F6400AK

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SAMSUNG UE55F6400AK не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

Частенько с подобными проявлениями оказывается неисправным основной модуль питания BN44-00625C. При отсутствии необходимых питающих напряжений во вторичных цепях его преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
Следует не забывать, что при пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностика материнской платы BN41-01958B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - SEMS30, WT61P807, 24C256, 25Q40, K4B2G1646E, KLM4G1FE3B, . В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN40-00262B. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE55F6400AK без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Скачать: Сервис-мануал SAMSUNG UE32F6400, UE40F6400, UE46F6400, UE50F6400, UE55F6400, UE65F6400, UE75F6400 CHASSIS U85A.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01958B показан на рисунке ниже:

BN41-01958B

BN41-01958B может применяться в телевизорах:

SAMSUNG UE39F5500 UE39F5500AK (Panel HF390BGM-C1), SAMSUNG UE32F5300AK (Panel HF320BGA-B1), SAMSUNG UE40F6200AK (Panel CY-HF400BGLV2V), SAMSUNG UE32F4500AK (Panel HF32AGH-R1), SAMSUNG UE42F5300AK (Panel CY-HF420BGAV1V), SAMSUNG UE46F6500 AK (Panel CY-HF400CSLV1V), SAMSUNG UE46F6330AK UE46F6330 (Panel CY-HF460CSLV2V), SAMSUNG UE32F6330 AK (Panel CY-HF320CSLV1V), SAMSUNG UE40F6330AK UE40F6330 (Panel CY-HF400CSLV5V), SAMSUNG UE40F6510AB UE40F6510 (Panel CY-GF400CSLV2V), SAMSUNG UE55F6400AK UE55F6400 (Panel CY-HF550CSLV1V), SAMSUNG UE40F6540AB (Panel CY-GF400CSLV3V), SAMSUNG UE40F6500 UE40F6500SS (Panel CY-GF400CSLV1H), SAMSUNG UE46F6650 UE46F6650AB (Panel CY-GF460CSLV1V), SAMSUNG UE46F6510 UE46F6510AB (Panel CY-GF460CSLV2V), SAMSUNG UE50F6330 UE50F6330AK (Panel HF500CSA-B1).

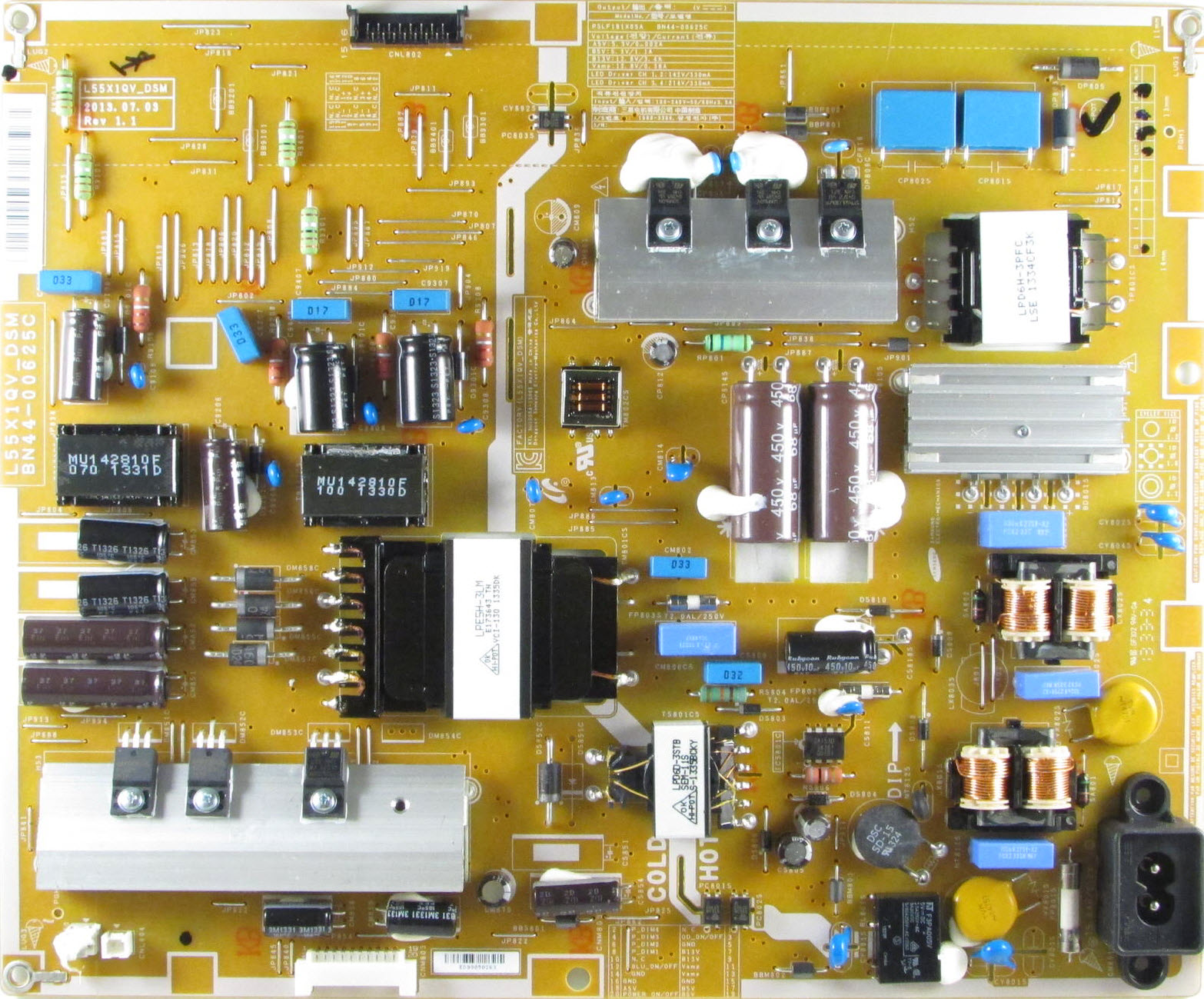

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE55F6400AK:

Установлена матрица (LED-панель) CY-HF550CSLV1V или CY-HF400CSLV3V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) LSF550HJ012.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE55F6400AK осуществляет модуль питания BN44-00625C, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01958B, с применением микросхем SEMS30, WT61P807, 24C256, 25Q40, K4B2G1646E, KLM4G1FE3B, и других.
Тюнер BN40-00262B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
