Ремонт телевизора SAMSUNG UE55ES6800

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE55ES6800, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE55ES6800 UE55ES6800S

Chassis/Version: U78A/U79

Panel: LTJ550HW10-B

LED backlight: Edge Led 7032 6V

T-CON: BN41-01789A

LED driver (backlight): integrated into PSU; 163V 530mA (55)

Power Supply (PSU): BN44-00521C D55B1QE_CDY

PWM Power: D2011K

MOSFET Power: K8A50D

MainBoard: BN41-01807A

IC MainBoard: WT61P805, KLM2G1HE3F-B001, K4B2G1646C-HCK0, NTP7412S

Тuner: BN40-00236A


Технические характеристики UE55ES6800

LCD TV LED Smart TV 3D UE55ES6800 | Год выпуска: 2012
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C, DVB-S2
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 18.9 кг
без подставки: 17 кг
Размеры: с подставкой 1261x811x277 мм
без подставки 1261x742x47 мм
Потребление от сети: 84 Вт
SAMSUNG UE55ES6800

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE55ES6800 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00521C. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (K8A50D) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) D2011K, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

В нектороых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиов, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-01807A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - WT61P805, KLM2G1HE3F-B001, K4B2G1646C-HCK0, NTP7412S. Неисправные компоненты следует заменить.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BN40-00236A и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE55ES6800 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Скачать: Service manual and schematic diagram SAMSUNG UE55ES6800 Chassis U78A/U79.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01807A показан на рисунке ниже:

BN41-01807A

BN41-01807A может применяться в телевизорах:

SAMSUNG UE40ES6550S (Panel LTJ400HV05-V), SAMSUNG UE46ES6547U UE46ES6547 (Panel LTJ460HW06-L), SAMSUNG UE40ES7207U (Panel LTJ400HL10-L), SAMSUNG UE46ES6540 UE46ES6540U (Panel LTJ460HW06-L), SAMSUNG UE40ES6750 MXRU (Panel LTJ400HV08-L), SAMSUNG UE32ES6727U UE32ES6727 (Panel LTJ320HW06-L), SAMSUNG UE40ES6757 UE40ES6757M (Panel LTJ400HV08-L), SAMSUNG UE32ES6550 UE32ES6550S (Panel LE320CSM-C1), SAMSUNG UE40ES6540S (Panel LTJ400HV07-L), SAMSUNG UE55ES6760 UE55ES6760SXZG (Panel LTJ550HW10-B), SAMSUNG UE32ES6540 UE32ES6540S (Panel LE320CSM-C1), SAMSUNG UE40ES6727 UE40ES6727U (Panel LTJ400HV08-L), SAMSUNG UE32ES6757M (Panel LE320CSM-C2).

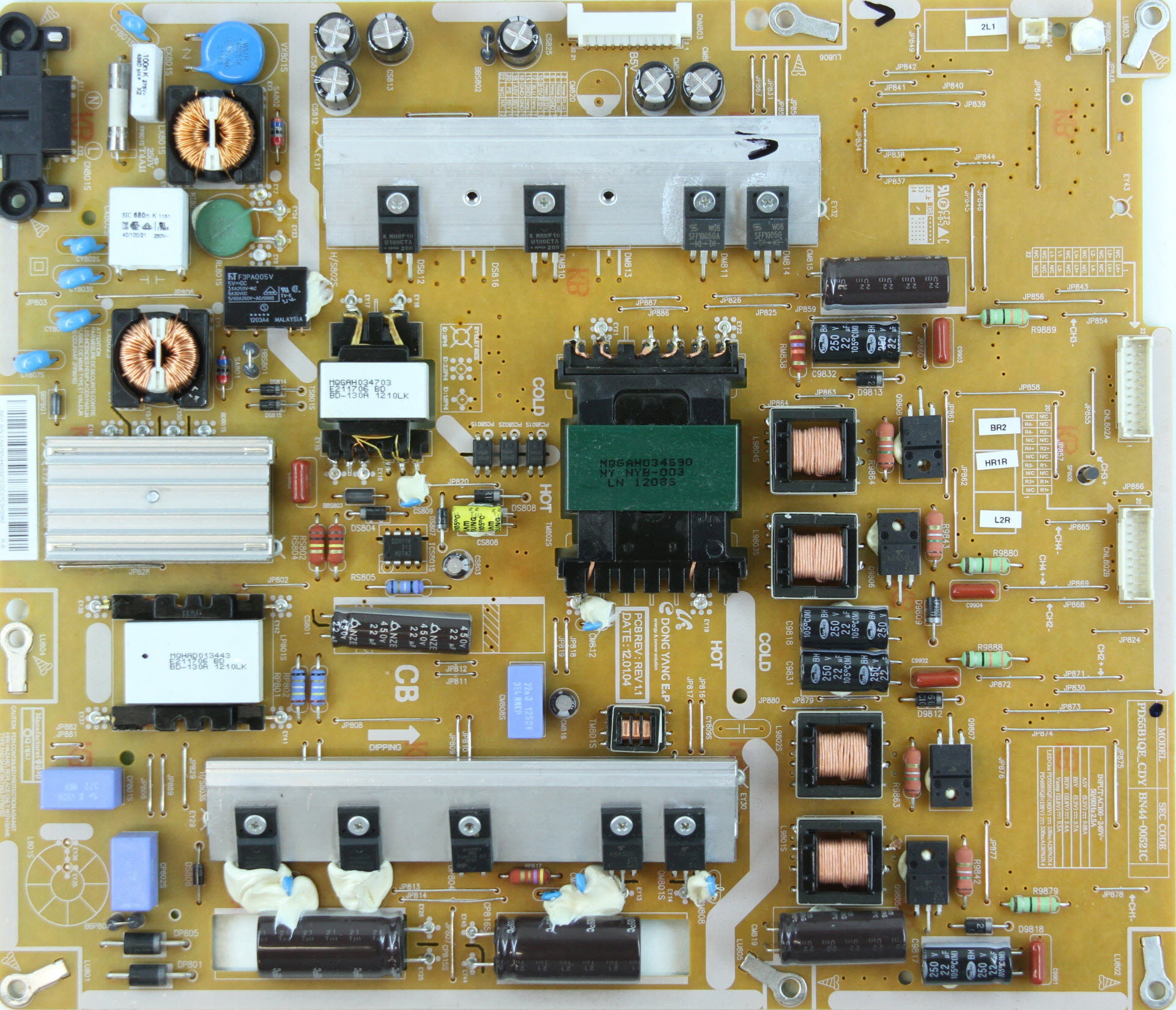

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE55ES6800:

Установлена матрица (LED-панель) LTJ550HW10-B.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-01789A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE55ES6800 осуществляет модуль питания BN44-00521C, либо его аналоги c использованием микросхем D2011K и силовых ключей типа K8A50D.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01807A, с применением микросхем WT61P805, KLM2G1HE3F-B001, K4B2G1646C-HCK0, NTP7412S и других.
Тюнер BN40-00236A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
