Ремонт телевизора SAMSUNG UE49K5100AU

Техническое описание и состав телевизора SAMSUNG UE49K5100AU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE49K5100AU
LCD TV LED UE49K5100AU | Год выпуска: 2016
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Тип ЖК-панели: CY-FK049BNHV1V
LED подсветка: есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x2, USB
Вес телевизора: с подставкой: 12.7 кг
без подставки: 12.6 кг
Размеры: с подставкой 1096x742x230 мм
без подставки 1096x767x88 мм
Потребление от сети: 125 Вт
SAMSUNG UE49K5100AU

SAMSUNG LED
Model: UE49K5100AU

Panel: CY-FK049BNHV1V

LED backlight: Louvre 49 160628-R/L

T-CON: TT4851B01-1-C-3

LED driver (backlight): integrated into PSU; 740mA

Power Supply (PSU): BN44-00868A L55PF_KDY

MainBoard: BN41-02527A BN94-10854S

IC MainBoard: CPU: SENK 17, EEPROM: 24C256, NAND Flash: F59L1G81MA-25TI, SPI Flash: 25Q40CLSIP

Тuner: BN40-00323B

Control: IR: BN41-02515A REV 1.1

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE49K5100AU не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

Неисправность в подобных случаях следует начинать искать в цепях источника питания BN44-00868A. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-02527A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BN40-00323B и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE49K5100AU без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Доработка после ремонта подсветки. BN44-00868A. Информация от мастера.

Уменьшить ток подсветки с 740 mA до 510 mA - заменил резистор R9898 51 kOhm на 100 kOhm в цепи подстроечного резистора регулировки тока драйвера на плате BN44-00868A.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02527A показан на рисунке ниже:

BN41-02527A

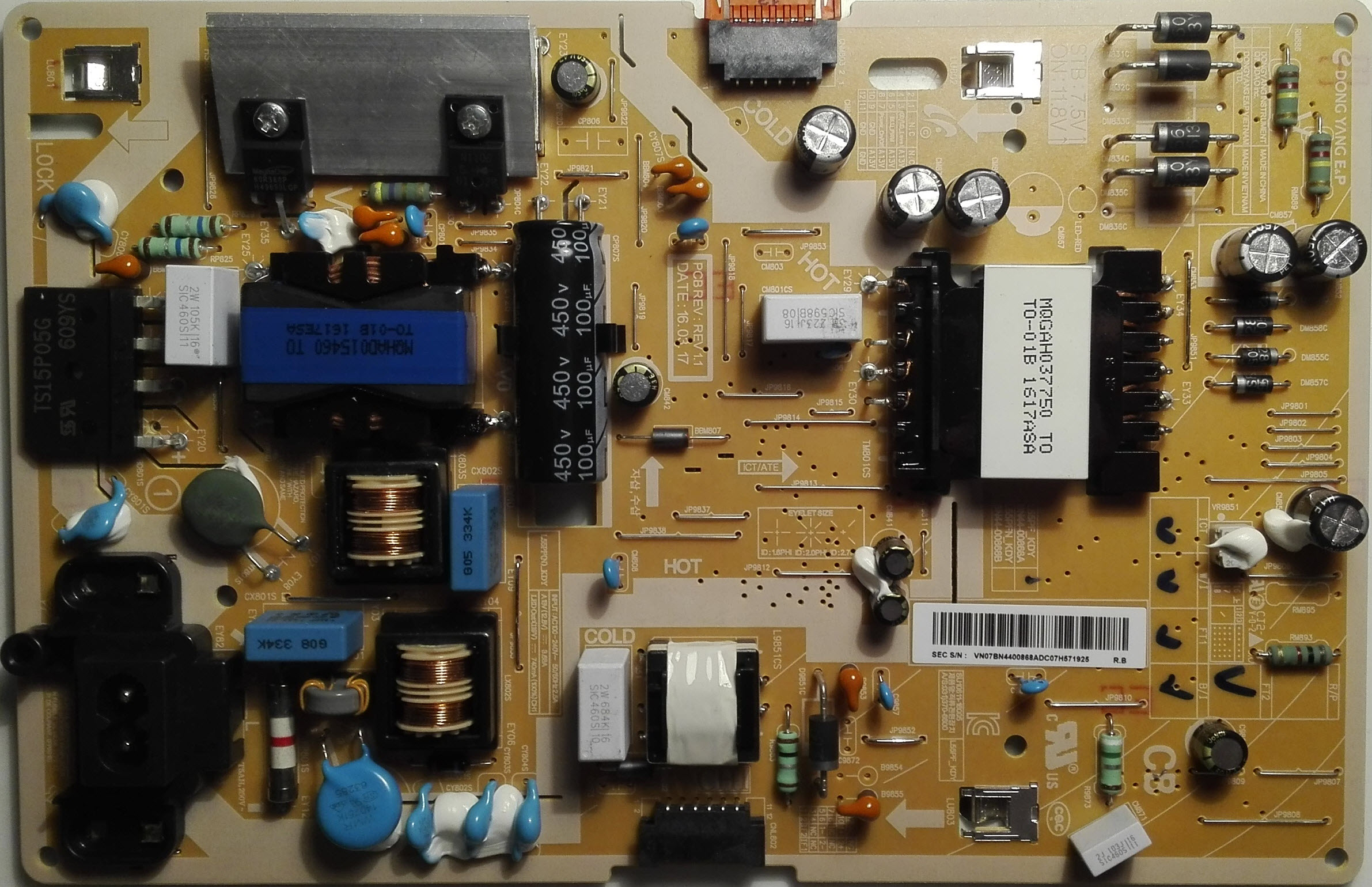

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE49K5100AU:

Установлена матрица (LED-панель) CY-FK049BNHV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) TT4851B01-1-C-3.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE49K5100AU осуществляет модуль питания BN44-00868A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02527A, с применением микросхем CPU: SENK 17, EEPROM: 24C256, NAND Flash: F59L1G81MA-25TI, SPI Flash: 25Q40CLSIP и других.
Тюнер BN40-00323B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
