Ремонт телевизора SAMSUNG UE48J5000AU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE48J5000AU, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE48J5000AU

Panel: CY-JJ048BGEV5V

T-CON: HV480FHB-N40 Tcon Board 47-6021068

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00852B L48MSF_FDY

MainBoard: BN41-02098B BN94-09511Q

IC MainBoard: SPI Flash: 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, S24C256, AOZ3015PI

Тuner: BN40-00288A DNTQ403IH286A


Технические характеристики UE48J5000AK

LCD TV LED UE48J5000AK | Год выпуска: 2015
Диагональ экрана: 48" (122 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, HDMI x2, MHL, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 10.2 кг
без подставки: 10.2 кг
Размеры: с подставкой 1099x659x187 мм
без подставки 1099x639x74 мм
SAMSUNG UE48J5000AU

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- SAMSUNG UE48J5000AU не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Иногда с подобными проявлениями дефект может быть вызван неисправными элементами в основном источнике питания - модуле BN44-00852B. Тогда следует замерить его выходные напряжения и, в случае их сильно заниженных значений или полного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель. Если в истоках пробитых ключей установлены низкоомные резисторы - датчики тока, следует их проверить на соответствие номиналу.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Как правило, в таких случаях отсутствует подсветка дисплея. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностика материнской платы BN41-02098B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем SPI Flash: 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, S24C256, AOZ3015PI производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Прежде чем менять тюнер BN40-00288A DNTQ403IH286A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам и пользователям телевизора SAMSUNG UE48J5000AU следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02098B показан на рисунке ниже:

BN41-02098B

BN41-02098B может применяться в телевизорах:

SAMSUNG UE32H4270AU UE32H4270 (Panel HH032AGH-R1), SAMSUNG LT24D310ES (Panel V236BJ1-LE2), SAMSUNG UE40H5000AK (Panel CY-GH040BGLV1V), SAMSUNG UE48H5270AU UE48H5270 (Panel CY-GH048BGLV1V), SAMSUNG UE32H4290AU UE32H4290 (Panel HH032AGH-R2), SAMSUNG UE40H5290AU UE40H5290 (Panel CY-GH040BGLV1V), SAMSUNG UE40J5000AU UE40J5000 (Panel CY-JJ040BGNV2V), SAMSUNG UE40H5020 UE40H5020AK (Panel CY-GH040BGSV1V), SAMSUNG UE40J5100AU (Panel CY-GH040BGSR1V), SAMSUNG T31D310EW (Panel CY-HH032AGSV1H), SAMSUNG UE48J5000AU (Panel CY-JJ048BGEV5V), SAMSUNG UE32H5020AK (Panel CY-GH032BGLV4V), SAMSUNG UE40J5120AU (Panel CY-GH040BGSV1V), SAMSUNG LT32E310EX T32E310EX (Panel CY-GJ032BGEV1V), SAMSUNG UE40H5270 UE40H5270AU (Panel CY-GH048BGLV1V), SAMSUNG UE32J5100AK UE32J5100 (Panel CY-GH032BGSV1V), SAMSUNG UE32H5000AK UE32H5000 (Panel CY-GH032BGLV1V), SAMSUNG UE48H5000 UE48H5000AK (Panel CY-GH048CSLV1V), SAMSUNG UE32J5120AK UE32J5120 (Panel CY-GH032BGSV1V).

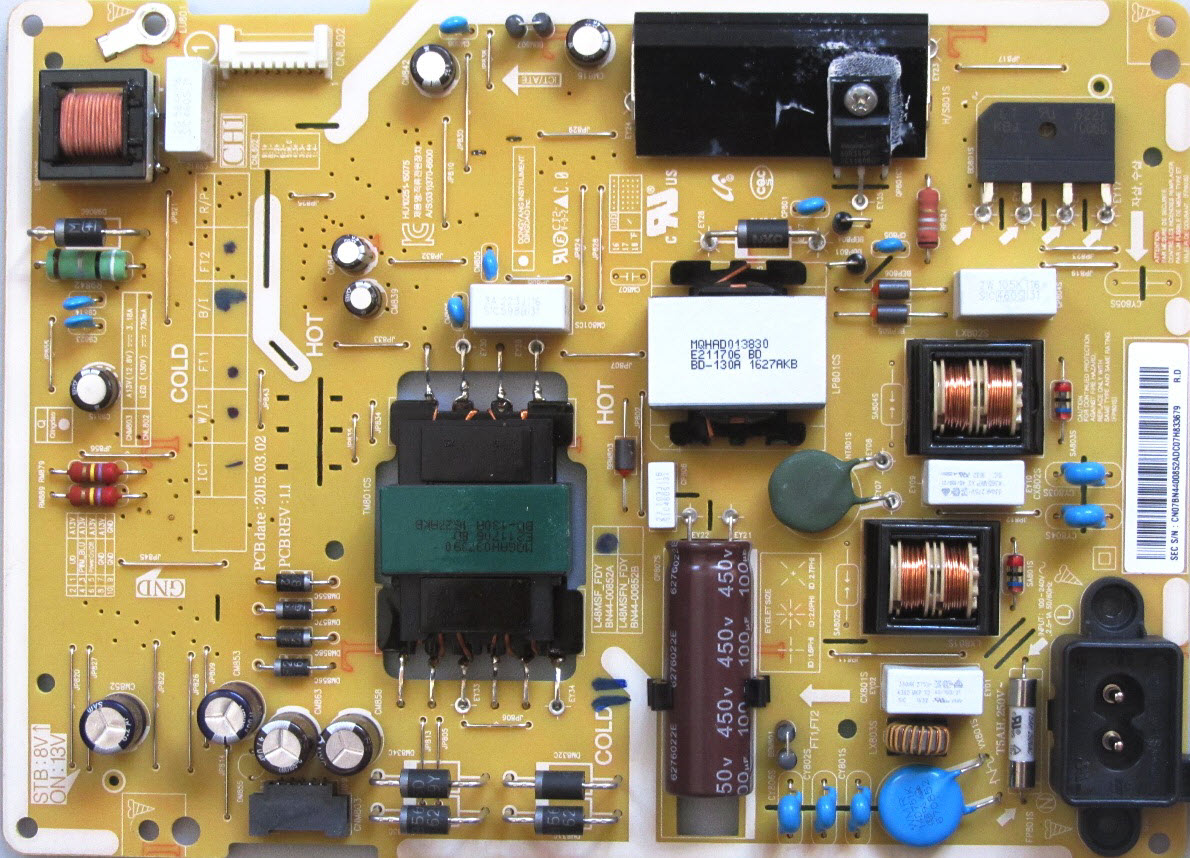

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE48J5000AU:

Установлена матрица (LED-панель) CY-JJ048BGEV5V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) HV480FHB-N40.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE48J5000AU осуществляет модуль питания BN44-00852B, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02098B, с применением микросхем SPI Flash: 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, S24C256, AOZ3015PI и других.
Тюнер BN40-00288A DNTQ403IH286A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
