Ремонт телевизора SAMSUNG UE48H5203AK UE48H5203

Техническое описание и состав телевизора SAMSUNG UE48H5203AK UE48H5203, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE48H5203AK UE48H5203
LCD TV LED Smart TV UE48H5203 | Год выпуска: 2014
Диагональ экрана: 48" (122 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - опционально
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: компонентный, HDMI x2, USB, Ethernet (RJ-45)
Вес телевизора: с подставкой: 10.1 кг
без подставки: 9 кг
Размеры: с подставкой 1083x677x203 мм
без подставки 1083x638x91 мм
SAMSUNG UE48H5203AK UE48H5203

SAMSUNG LED
Model: UE48H5203AK UE48H5203

Panel: CY-HH048BGLV1V

T-CON: BN41-02111A BN97-07971C

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00757A L48G0B_ESM PSLF970G06A

MainBoard: BN41-02253B BN94-08404N

IC MainBoard: EEPROM: 24C256, DRAM: K4B2G1646Q; DRAM: K4B2G1646Q, SPI Flash: 25Q40

Тuner: BN40-00287A DNTQ403IL286A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SAMSUNG UE48H5203AK не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

С подобными проявлениями обычно выходит из строя модуль питания BN44-00757A. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02253B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы EEPROM: 24C256, DRAM: K4B2G1646Q; DRAM: K4B2G1646Q, SPI Flash: 25Q40 . Неисправности чипов BGA обычно легко выявить методом прогрева.

Перед заменой тюнера BN40-00287A DNTQ403IL286A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Владельцам телевизора UE48H5203AK рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Прошивка EEPROM, SPI FLASH SAMSUNG UE48H5203AK UE48H5203 , Main: BN41-02253A, Panel: CY-HH048BGEV1V CRC: B1BF4A6F(256 KBit), 55FAF0BF(4 Mbit).

SAMSUNG UE48H5203AK, VER: ES01, MAIN BN41-02253A, SPI FLASH 25Q40, EEPROM: 24C256, PSU: BN44-00757A, PANEL: CY-HH048BGEV1V, T-CON: HV480FH2-600.

Ограничение тока драйвера. BN44-00757A. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания BN44-00757A, можно удалить один из резисторов датчика тока R9114, R9115, R9116, соединённых параллельно, либо можно увеличить их номиналы. Тогда общее сопротивление датчика возрастёт, а ток подсветки пропорционально уменьшится.
BN44-00757A current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02253B показан на рисунке ниже:

BN41-02253B

BN41-02253B может применяться в телевизорах:

SAMSUNG UE48H5203AK UE48H5203 (Panel CY-HH048BGLV1V), SAMSUNG UE40H5203AK UE40H5203 (Panel V400HJ6-PE1 CY-HH040BGNV1V).

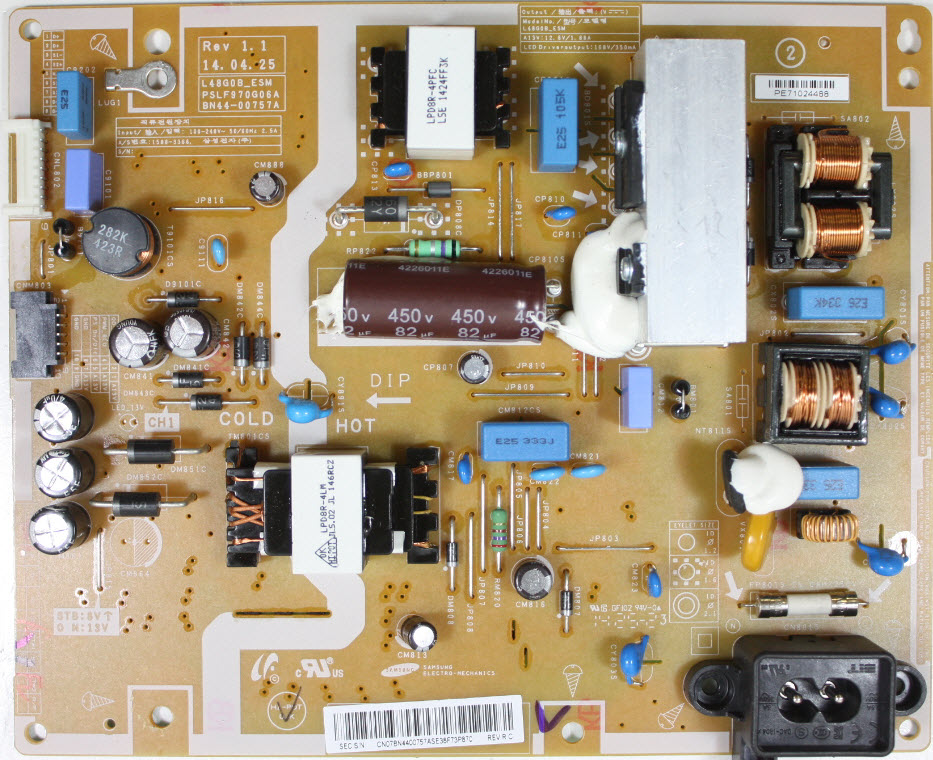

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE48H5203AK:

Установлена матрица (LED-панель) CY-HH048BGLV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02111A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE48H5203AK осуществляет модуль питания BN44-00757A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02253B, с применением микросхем EEPROM: 24C256, DRAM: K4B2G1646Q; DRAM: K4B2G1646Q, SPI Flash: 25Q40 и других.
Тюнер BN40-00287A DNTQ403IL286A обеспечивает приём телевизионных программ и настройку на каналы.
