Ремонт телевизора SAMSUNG UE43M5500AU

Техническое описание и состав телевизора SAMSUNG UE43M5500AU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE43M5500AU
LCD TV LED Smart UE43M5500AU | Год выпуска: 2017
Диагональ экрана: 42.5" (108 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, WiDi, Miracast
Вес телевизора: с подставкой: 10.5 кг
без подставки: 9.5 кг
Размеры: с подставкой 973x635x251 мм
без подставки 973x570x55 мм
Потребление от сети: 95 Вт
SAMSUNG UE43M5500AU

SAMSUNG LED
Model: UE43M5500AU

Chassis/Version: BN41-02575B

Panel: T430HVN01.6 // CY-KK043BGAV3V

LED backlight: LM41-00299A 43 SFL70 56LED

T-CON: T430HVN01.6 CTRL BD 43T01-C04

LED driver (backlight): integrated into PSU

PWM LED driver: SOP-14

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00871C L40E1R_KDY

PWM Power: FA1A50N

MOSFET Power: 60R580P

MainBoard: BN41-02575B BN94-11891C

IC MainBoard: CPU: SDP1604, SPI Flash: 25Q40, EEPROM: 25C512, eMMC: THGBMDG5D1LBAIT

Тuner: BN40-00331B

Control: WI-FI & BLUETOOTH: WCM730Q BN59-01264A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SAMSUNG UE43M5500AU не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

Часто в таких случаях неисправным оказывается модуль питания BN44-00871C. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-02575B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: SDP1604. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Неисправность тюнера BN40-00331B устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE43M5500AU без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Ограничение тока подсветки. LM41-00299A 43 SFL70 56LED, BN44-00871C. Информация от мастера.

Уменьшить ток подсветки с 510 мА до 350 мА - заменил резистор R9873 0.91 Ohm на 1.2 Ohm в истоке силового ключа понижающего драйвера подсветки.

Ограничение тока драйвера. BN44-00871C. Общие рекомендации

Чтобы уменьшить ток подсветки в блоках питания с понижающим преобразователем драйвера, можно пропорционально увеличить сопротивление низкоомного измерительного резистора R9873 - датчика тока в истоке силового ключа преобразователя.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02575B показан на рисунке ниже:

BN41-02575B

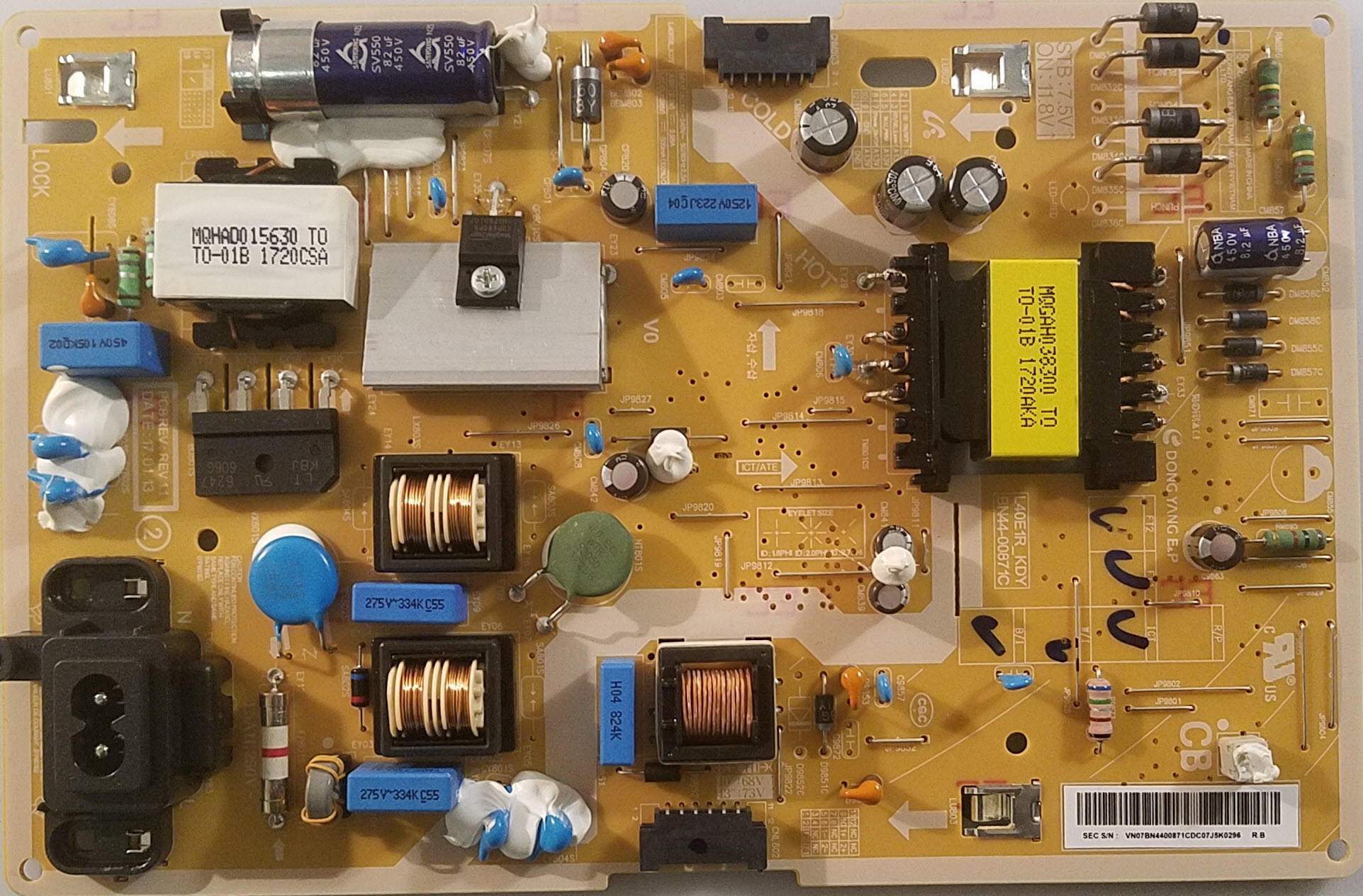

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE43M5500AU:

Установлена матрица (LED-панель) T430HVN01.6 или CY-KK043BGAV3V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T430HVN01.6.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SOP-14. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE43M5500AU осуществляет модуль питания BN44-00871C, либо его аналоги c использованием микросхем FA1A50N и силовых ключей типа 60R580P.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02575B, с применением микросхем CPU: SDP1604, SPI Flash: 25Q40, EEPROM: 25C512, eMMC: THGBMDG5D1LBAIT и других.
Тюнер BN40-00331B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
