Ремонт телевизора SAMSUNG UE40JU6000

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SAMSUNG UE40JU6000, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE40JU6000 UE40JU6000U

Chassis/Version: Ver: TH01

Panel: CY-GJ040HGLV5V

LED backlight: BN96-34707A, BN41-02375A, S_5U75_40_FL_R05_REV1.4_150514_LM41-00120R/S

T-CON: BN95-02131A

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN96-35335A P-LED L40S5_FHSV

MainBoard: BN41-02443A - BN94-10704M

IC MainBoard: K4B4G1646D-BCMA, NTP7415

Тuner: BN40-00318B

Control: BN59-01199G; WiFi: WIDT30Q BN59-01174E

Технические характеристики

LCD TV LED Smart TV UHD UE40JU6000U | Год выпуска: 2015
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 3840x2160
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n
Разъём наушников: есть
Вес телевизора: с подставкой: 8 кг
без подставки: 7.8 кг
Размеры: с подставкой 931x596x201 мм
без подставки 918x536x63 мм
Потребление от сети: 123 Вт
SAMSUNG UE40JU6000

Общие рекомендации по ремонту TV LCD LED

Неисправности модуля питания BN96-35335A могут выражаться по разному, например, SAMSUNG UE40JU6000 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Ключи Mos-Fet, используемые в импульсных источниках питания (ИИП), крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера так же может быть причиной пробоя силового ключа преобразователя.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности светодиодов посветки дисплея, либо LED драйвера (преобразователя питания узла подсветки панели CY-GJ040HGLV5V).
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

Ремонт или диагностика материнской платы BN41-02443A - BN94-10704M следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).

Перед заменой тюнера BN40-00318B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02443A показан на рисунке ниже:

BN41-02443A

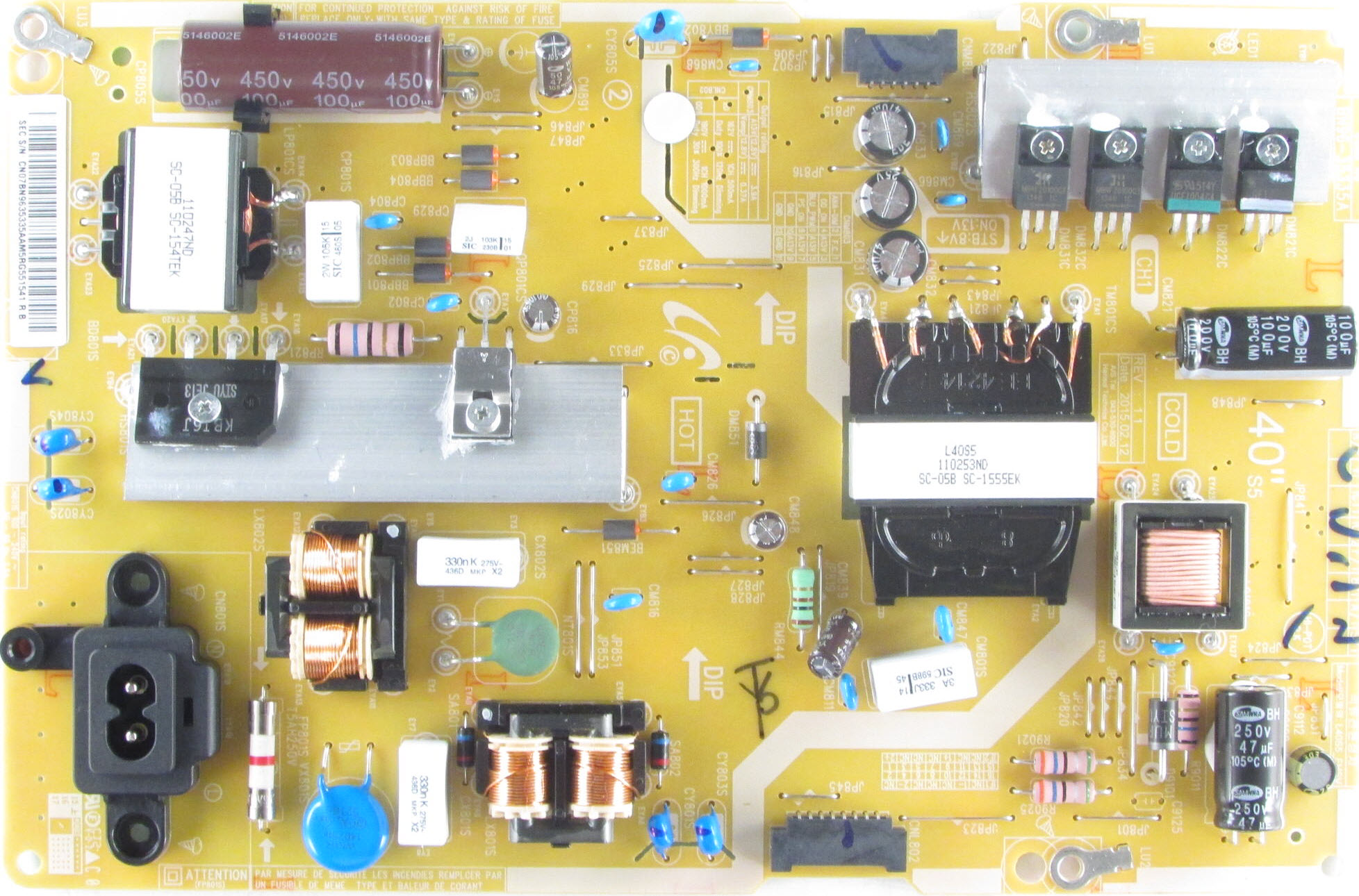

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE40JU6000:

Установлена матрица (LED-панель) CY-GJ040HGLV5V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN95-02131A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40JU6000 осуществляет модуль питания BN96-35335A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02443A, с применением микросхем K4B4G1646D-BCMA, NTP7415 и других.
Тюнер BN40-00318B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
