Ремонт телевизора SAMSUNG UE40J6230AU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE40J6230AU, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE40J6230AU

Chassis/Version: FA01

Panel: CY-GH040BGLVBV

LED backlight: AOT_40_5X6+5X3 3030FC_S_L1_V6_2015_11_04, AOT_40_5X6+5X3 3030FC_S_R1_V6_2015_11_04

T-CON: BN95-03521A BN97-11524A

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00703H L48S1_FDY

MainBoard: BN41-02353C BN94-10812C

IC MainBoard: W25Q40, 24c512

Тuner: Tuner

Control: IR: BN41-02151A, WIBT40A BN96-30218F, WIDT30Q BN59-01174D


Технические характеристики QE55Q80RAU

TV LCD Smart UHD QE55Q80RAU | Год выпуска: 2019
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 200 Гц
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 4K UHD, HDR
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Мультимедиа: MP3, MKV, JPEG
Звук стерео: есть
Мощность звука: 40 Вт
Интерфейс: HDMI x4, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi, WiDi, Miracast
Вес телевизора: с подставкой: 20.5 кг
без подставки: 18 кг
Размеры: с подставкой 1231x792x238 мм
без подставки 1231x708x62 мм
Потребление от сети: 165 Вт
SAMSUNG UE40J6230AU

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SAMSUNG UE40J6230AU не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передний панели

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00703H. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при остутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиов, либо проблема в стабилизации их питания.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и прверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02353C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - W25Q40, 24c512 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера Tuner. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE40J6230AU без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02353C показан на рисунке ниже:

BN41-02353C

BN41-02353C может применяться в телевизорах:

SAMSUNG UE50J6240 UE50J6240AU (Panel CY-GH050CSNV4V), SAMSUNG UE40J6230AU (Panel CY-GH040BGLVBV), SAMSUNG UE40J6240AU (Panel CY-GH040BGLVBV).

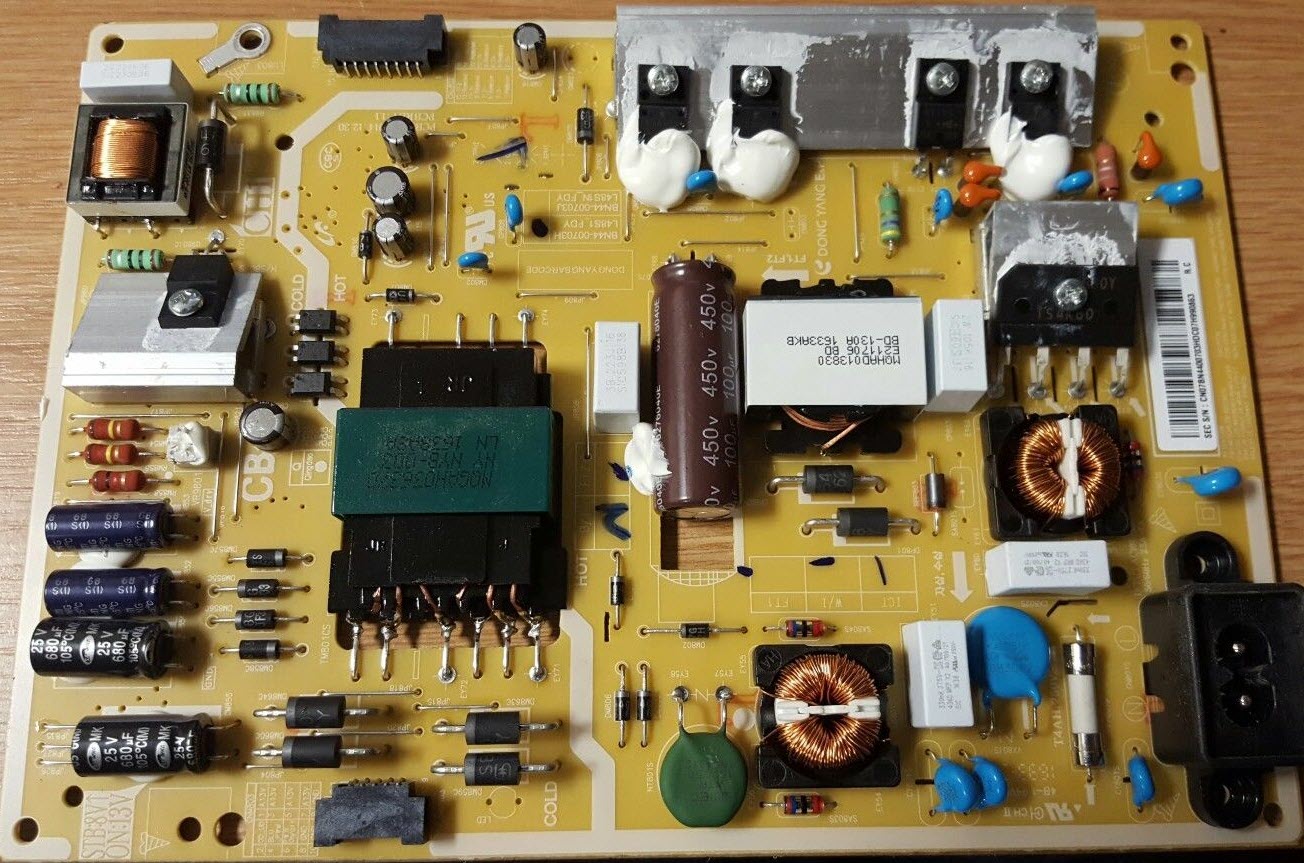

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE40J6230AU:

Установлена матрица (LED-панель) CY-GH040BGLVBV.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN95-03521A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40J6230AU осуществляет модуль питания BN44-00703H, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02353C, с применением микросхем W25Q40, 24c512 и других.
Тюнер Tuner обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.


Ближайшие в таблице модели:

SAMSUNG UE40J6240AU
Chassis(Version) FA01
Panel: CY-GH040BGLVBV
T-CON: BN41-02481A BN95-03521A BN97-11524A
LED driver (backlight): integrated into PSU
Power Supply (PSU): BN44-00703H L48S1_FDY
MainBoard: BN41-02353C (BN94-10812C)
IC Main: W25Q40, 24c512
Control: MDL: WIBT40A BN96-30218F, WIDT30Q BN59-01174D, BN41-02149A REV:1.3, UH5500_IR: BN41-02151A
SAMSUNG UE40J6200AU UE40J6200
Panel: CY-GH040CSLV8V
T-CON: BN41-02110A LSF400HF04
LED driver (backlight): integrated into PSU
PWM LED driver: 7014X
MOSFET LED driver: KF3N40W, 5N40
Power Supply (PSU): BN44-00703G L48S1_FSM PSLF121S07A
PWM Power: S3051 (PFC), FA6A20
MOSFET Power: 14NM50N, 13N60M2
MainBoard: BN41-02353B BN94-09093P
Тuner: BN40-00318A (DNTS243H5A)
IC Main: CPU: SDP1415, EMMC: THGBMBG5D1KBAIT, RAM: K4B4G16460-BCMA
Control: IR: BN41-02149A, Wi-Fi Module: BN59-01174D
