Ремонт телевизора SAMSUNG UE40F6200AK

Техническое описание и состав телевизора SAMSUNG UE40F6200AK, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE40F6200AK
LCD TV LED Smart TV UE40F6200 | Год выпуска: 2013
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Тип ЖК-панели: CY-HF400BGLV2V
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 10.2 кг
без подставки: 9 кг
Размеры: с подставкой
928x617x264 мм
без подставки 928x543x49 мм
Потребление от сети: 58 Вт
SAMSUNG UE40F6200AK

SAMSUNG LED
Model: UE40F6200AK

Panel: CY-HF400BGLV2V

LED backlight: D2GE-400SCA/B-R3[12,12,28], BN41-01970A (BN96-25336A) LED 3535 = A127CECEBUP8

T-CON: BN41-01398B - LSF400HM02

LED driver (backlight): integrated into PSU

PWM LED driver: SLC5012M (SMS1013)

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00616A

PWM Power: SPS1013P

MainBoard: BN41-01958B

IC MainBoard: K4B2G1646E, KLM4G1FE3B, 25Q40, 25Q40, WT61P807, TAS5745

Тuner: GT2CX-3S/K3S BN40-00262B

Control: IR: BN41-01976B (A26664C) и WI-FI:BN59-01161A WIDT-30Q

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт SAMSUNG UE40F6200AK, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

В случае, когда UE40F6200AK не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания BN44-00616A. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя и транзисторах в первичной цепи.
Ключи Mos-Fet, используемые в импульсных источниках питания (ИИП), крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера SPS1013P так же может быть причиной пробоя силового ключа преобразователя.

В тех случаях, когда у телевизора SAMSUNG UE40F6200AK пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели CY-HF400BGLV2V). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

Диагностика и ремонт материнской платы BN41-01958B осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - K4B2G1646E, KLM4G1FE3B, 25Q40, 25Q40, WT61P807, TAS5745 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера GT2CX-3S/K3S BN40-00262B. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Владельцам телевизора UE40F6200AK рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!


Доработка после ремонта подсветки BN44-00616A. Информация от мастера.

Уменьшить ток подсветки с 280 mA до 190 mA - увеличил номиналы датчиков тока для обоих каналов, а именно резисторов R9221 и R9121 с 3.6 Ohm до 5.6 Ohm на плате BN44-00616A.

Ограничение тока драйвера. BN44-00616A. Общая информация

Для регулировки тока подсветки в блоке питания BN44-00616A имеется штатный подстроечный резистор VR9530. Если не хватает диапазона регулировки, можно попробовать перемкнуть разъём CNL804.
Чтобы уменьшить ток подсветки более существенно, можно увеличить номиналы резисторов (датчиков тока) в обоих каналах - R9121 и R9221.
BN44-00616A current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01958B показан на рисунке ниже:

BN41-01958B

BN41-01958B может применяться в телевизорах:

SAMSUNG UE39F5500 UE39F5500AK (Panel HF390BGM-C1), SAMSUNG UE32F5300AK (Panel HF320BGA-B1), SAMSUNG UE40F6200AK (Panel CY-HF400BGLV2V), SAMSUNG UE32F4500AK (Panel HF32AGH-R1), SAMSUNG UE42F5300AK (Panel CY-HF420BGAV1V), SAMSUNG UE46F6500 AK (Panel CY-HF400CSLV1V), SAMSUNG UE46F6330AK UE46F6330 (Panel CY-HF460CSLV2V), SAMSUNG UE32F6330 AK (Panel CY-HF320CSLV1V), SAMSUNG UE40F6330AK UE40F6330 (Panel CY-HF400CSLV5V), SAMSUNG UE40F6510AB UE40F6510 (Panel CY-GF400CSLV2V), SAMSUNG UE55F6400AK UE55F6400 (Panel CY-HF550CSLV1V), SAMSUNG UE40F6540AB (Panel CY-GF400CSLV3V), SAMSUNG UE40F6500 UE40F6500SS (Panel CY-GF400CSLV1H), SAMSUNG UE46F6650 UE46F6650AB (Panel CY-GF460CSLV1V), SAMSUNG UE46F6510 UE46F6510AB (Panel CY-GF460CSLV2V), SAMSUNG UE50F6330 UE50F6330AK (Panel HF500CSA-B1).

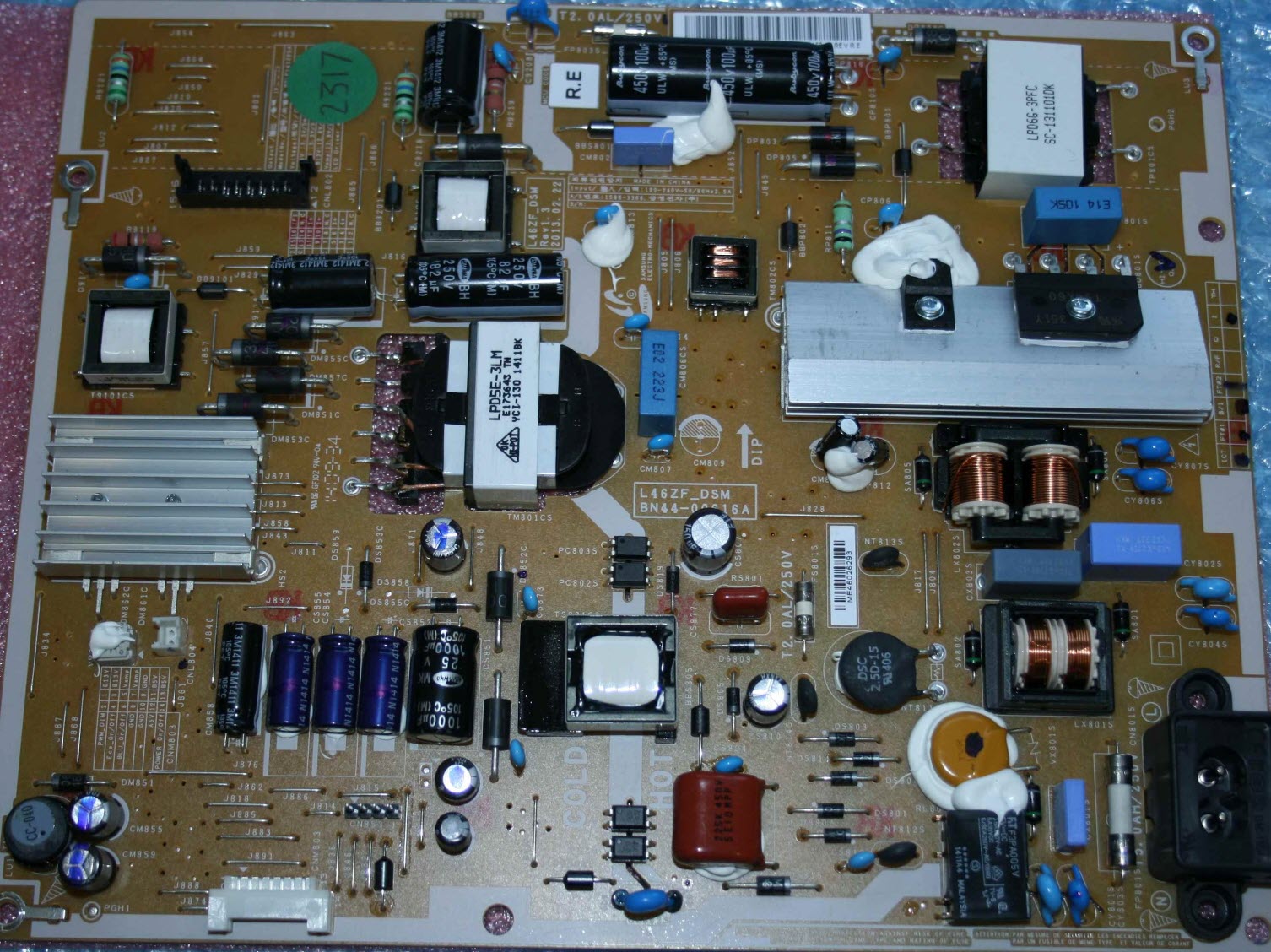

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE40F6200AK:

Установлена матрица (LED-панель) CY-HF400BGLV2V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-01398B.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SLC5012M (SMS1013). В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40F6200AK осуществляет модуль питания BN44-00616A, либо его аналоги c использованием микросхем SPS1013P.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01958B, с применением микросхем K4B2G1646E, KLM4G1FE3B, 25Q40, 25Q40, WT61P807, TAS5745 и других.
Тюнер GT2CX-3S/K3S BN40-00262B обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

SAMSUNG UE40F6200AK
Тип панели (матрица): CY-HF400CSLV1V
Материнская плата: BN94-06265P BN41-01958A, 25Q40BVSIP, 24C256, Tuner: BN40-00262A
T-con: 13Y FHD 60Hz V02,
PSU: L46ZF_DSM BN44-00616A
Remote control: AA59-00790A

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

SAMSUNG UE40F6270SS
Chassis(Version) U85A Version 01 Slovakia
Panel: CY-HF400BGLV2H
LED driver (backlight): integrated into PSU
PWM LED driver: SLC5012M
MOSFET LED driver: TO-252
Power Supply (PSU): BN44-00616A
PWM Power: S3050, SPS1013P
MainBoard: BN41-01958A // BN41-01958B
Тuner: BN40-00262A
IC Main: CPU: SEMS30, SPI FLASH: W25Q40, SDRAM: K4B2G1646E
SAMSUNG UE40F6130AK UE40F6130
Chassis(Version) UH02
Panel: CY-HF400CSLV2V
T-CON: CY-HF400CSLV2V
LED driver (backlight): integrated into PSU
PWM LED driver: SLC2013M
MOSFET LED driver: KF9N25D
Power Supply (PSU): BN44-00622B
PWM Power: FSFR1800HS, SPC7011F (PFC=FA5695N), SQD3011K (STR3A161HD)
MOSFET Power: STF13NM60
MainBoard: BN41-01954A BN94-07063C
Тuner: BN40-00262B
IC Main: CPU: SENK13; EEPROM: 24C256, SPI FLASH: 25Q40, SOUND:NTP-7412S
