Ремонт телевизора SAMSUNG UE40EH5307K

Техническое описание и состав телевизора SAMSUNG UE40EH5307K, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE40EH5307K
LCD TV LED Smart TV UE40EH5307 | Год выпуска: 2012
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Тип ЖК-панели: LTJ400HM08-L
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 10.9 кг
без подставки: 8.9 кг
Размеры: с подставкой
928x607x248 мм
без подставки 928x551x93 мм
Потребление от сети: 55 Вт
SAMSUNG UE40EH5307K

SAMSUNG LED
Model: UE40EH5307K

Chassis/Version: U71A

Panel: LTJ400HM08-L

LED backlight: D1GE-400SCB-R3 (12,04,09) 40-3535 LED-60EA-L/R

T-CON: BN41-01797A LSJ400HM0-S

LED driver (backlight): integrated into PSU; SHORT 260mA, OPEN 289mA

PWM LED driver: SLC2012M

Power Supply (PSU): PSLF930C04A BN44-00490A

PWM Power: SQD2011K (Standby), SPC7011F (PFC), FSFR1700XS

MainBoard: BN41-01812A BN94-05731D

IC MainBoard: CPU: SEMS27; NAND FLASH KLM2G1HE3F-B001; EEPROM: 24C256; SDRAM K4B2G1646C-HCK0

Тuner: DNTS403EL144AA BN40-00239B

Control: Remote: AA59-00582A, IR: BN41-01840B

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности SAMSUNG UE40EH5307K, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Видимое физическое изменение некоторых компонентов иногда может подсказать дальнейшее направление поиска неисправности. Если обнаруживаются кольцевые трещины в пайках выводов элементов или оборванные соединительные дорожки, вспухшие конденсаторы или обуглившиеся резисторы - всё это может являться характерными признаками причин или последствий уже известной типовой неисправности.

В случаях, когда телевизор SAMSUNG UE40EH5307K не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания PSLF930C04A BN44-00490A или отсутствует питание дежурного режима. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты .
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если у SAMSUNG UE40EH5307K отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели LTJ400HM08-L или преобразователя их питания.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.

Ремонт материнской платы BN41-01812 A BN94-05731D необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: SEMS27; NAND FLASH KLM2G1HE3F-B001; EEPROM: 24C256; SDRAM K4B2G1646C-HCK0 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA можно диагностировать методом прогрева.
Неисправность тюнера DNTS403EL144AA BN40-00239B устанавливается после проверки ПО и всех питающих напряжений на его выводах.

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE40EH5307K без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!


Скачать: Сервис-мануал Samsung Chassis: U71A, U71B Model: UE32EH5****, UE22ES5****, UE37EH5****, UE19ES4****, UE40EH5****, UE46EH5****, UE26EH4****, UE32EH4****.

Версия SAMSUNG UE40EH5307K Ver: HS02; Panel: CY-DE400BGSV1L; T-con: CPWBX RUNTK DUNTK 5246TP ZZ;
PSU: BN44-00498A PD46AV1_CSM PSLF930C04A;
Led Backlight: 40-3535LED-60EA-R D1GE-400SCB--R3(12,04,09) и 40-3535LED-60EA-L D1GE-400SCA--R3(12,04,09), BN96-21486a (BN41-01824a);
OR
Led Backlight: SAMSUNG 2012SVS40 3228 RIGHT06 REV1.5 120412, SAMSUNG 2012SVS40 3228 LEFT06 REV1.5 120412, BN41-01824a BN96-21486A;
IR: BN96-22413J (BN41-01840B); Remote: AA59-00582A.

Вариант Model: UE40EH5307R, Panel: LE400BGSV1L-B2, T-CON: SHARP 5246TP ZZ, Main: BN41-01812A, Power: BN44-00502A.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01812A показан на рисунке ниже:

BN41-01812A

BN41-01812A может применяться в телевизорах:

SAMSUNG UE32EH5300P (Panel DE320BGM-C1 ), SAMSUNG UE40ES6307U (Panel LTJ400HV05-L), SAMSUNG UE40ES5537K (Panel CY-LE400BGSV1L), SAMSUNG UE32ES5557K (Panel LE320BGM-C1), SAMSUNG UE40EH5307K (Panel LTJ400HM08-L), SAMSUNG UE37ES6307U (Panel LE370CSA-C1), SAMSUNG UE32ES5500 UE32ES5500W (Panel LE320BGM-C1), SAMSUNG UE32ES5530W UE32ES5530 (Panel LE320BGM-C1), SAMSUNG UE32ES5507K UE32ES5507V (Panel LE320BGM-C1), SAMSUNG UE32ES5537K (Panel LE320BGM-C1), SAMSUNG UE40ES5530W UE40ES5530 (Panel CY-LE400BGSV1L), SAMSUNG UE40ES6100W (Panel LTJ400HV05-L), SAMSUNG UE32EH5300W UE32EH5300 (Panel DE320BGM-C1), SAMSUNG UE32EH5307K UE32EH5307 (Panel DE320BGM-C1), SAMSUNG UE55ES6100W (Panel LTJ550HW08-L), SAMSUNG UE46ES6307U (Panel LTJ460HW05-L), SAMSUNG UE40EH5300W (Panel LTJ-400HM08-L), SAMSUNG UE46ES6100W UE46ES6100 (Panel LTJ460HW05-L), SAMSUNG UE37ES6100W (Panel LE370CSA-C1), SAMSUNG UE50ES5700 UE50ES5700SXZG (Panel LE500BGA-B2), SAMSUNG UE40ES5507K UE40ES5507 (Panel LE400BGA-B1), SAMSUNG UE46EH5300 UE46EH5300W (Panel LTJ460HN05-L), SAMSUNG UE32ES6307 UE32ES6307U (Panel LE320CSM-C1), SAMSUNG UE50ES5507K UE50ES5507 (Panel LE500BGA-B2), SAMSUNG UE40ES5557K UE40ES5557 (Panel LE400BGA-B1), SAMSUNG UE46ES6200 (Panel LTJ460HW05-C), SAMSUNG UE32ES6100 UE32ES6100W (Panel LE320CSM-C1), SAMSUNG UE40ES5500 UE40ES5500W (Panel LTJ400HM09-L), SAMSUNG UE32ES5550 UE32ES5550W (Panel LE320BGM-C1).

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль PSLF930C04A предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора SPC7011F. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

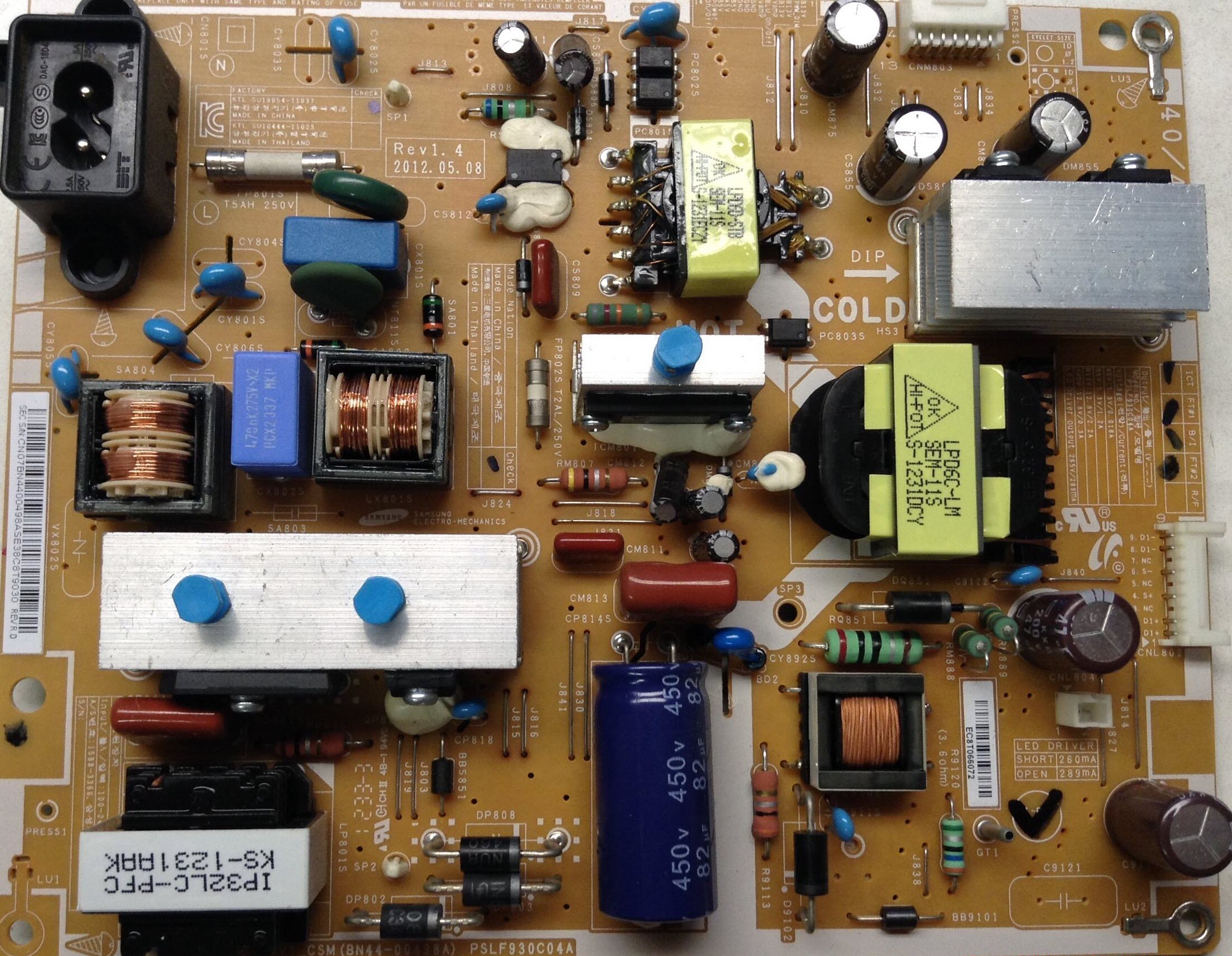

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE40EH5307K:

Установлена матрица (LED-панель) LTJ400HM08-L.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-01797A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SLC2012M.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40EH5307K осуществляет модуль питания PSLF930C04A, либо его аналоги c использованием микросхем SQD2011K (Standby), SPC7011F (PFC), FSFR1700XS.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01812A, с применением микросхем CPU: SEMS27; NAND FLASH KLM2G1HE3F-B001; EEPROM: 24C256; SDRAM K4B2G1646C-HCK0 и других.
Тюнер DNTS403EL144AA BN40-00239B обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

SAMSUNG UE40EH5307K
Тип панели (матрица): LTJ400HM08-L
Материнская плата: BN94-05731D BN41-01812A, Tuner: DNTS403EL144AA BN40-00239B
T-con: BN41-01797A LSJ400HM0-S, IR: BN41-01840B BN96-22413J
PSU: PSLF930C04A BN44-00490A
Remote control: AA59-00582A

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
