Ремонт телевизора SAMSUNG UE40C6000

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE40C6000, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE40C6000 UE40C6000RW

Chassis/Version: N96A / SS11

Panel: LTF400HJ05 (BN07-00913A)

LED backlight: LJ64-02370A

T-CON: S120APM4C4LVD

LED driver (backlight): integrated into PSU

PWM LED driver: HV9963

MOSFET LED driver: SDT03N04

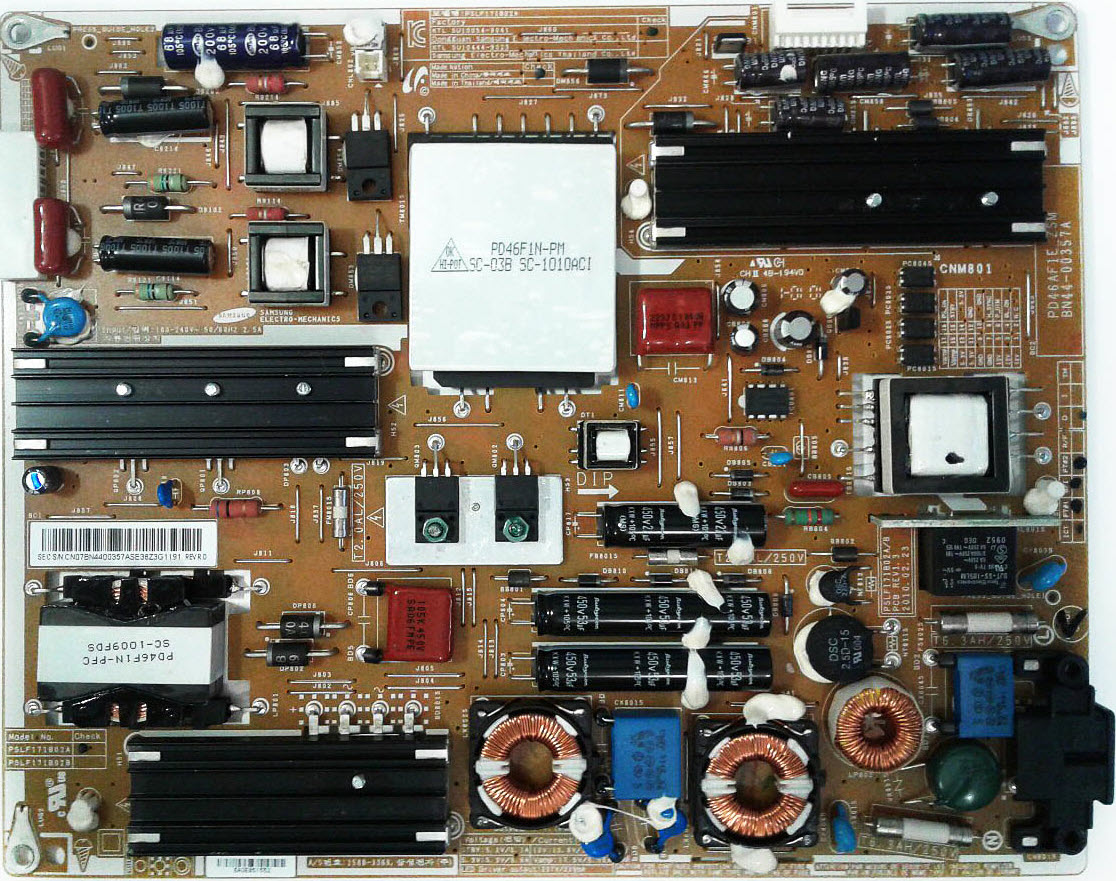

Power Supply (PSU): BN44-00357A

PWM Power: SEM3040 (PFC), ICE3BR1765J, UCC25600

MOSFET Power: SD10N60 (PFC), TK8A50

MainBoard: BN41-01444C BN94-04122P

IC MainBoard: CPU: SDP92, Weltrend: WT61P802, DRAM: K4T1G164QF, NAND Flash: KFG8GH6U4M, EEPROM: 24C256

Тuner: BN40-00172A DT0S40CVH081A


Технические характеристики UE40C6000

LCD TV LED UE40C6000 | Год выпуска: 2010
Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 15.1 кг
без подставки: 12.4 кг
Размеры: с подставкой 961x650x257 мм
без подставки 961x585x30 мм
Потребление от сети: 100 Вт
SAMSUNG UE40C6000

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SAMSUNG UE40C6000 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Часто в таких случаях неисправным оказывается модуль питания BN44-00357A. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (SD10N60 (PFC), TK8A50) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры SEM3040 (PFC), ICE3BR1765J, UCC25600, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-01444C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: SDP92, Weltrend: WT61P802, DRAM: K4T1G164QF, NAND Flash: KFG8GH6U4M, EEPROM: 24C256 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Прежде чем менять тюнер BN40-00172A DT0S40CVH081A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE40C6000 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Скачать: Service manual SAMSUNG UE40C6000RW Chassis N96A (Model: UE**C600*R*, UE**C650*U*, UE**C6700US).

Схема BN44-00357A.

Прошивка Weltrend WT61P802 SAMSUNG LE32C630 Weltrend WT61P802.

Прошивка EEPROM 24C256 SAMSUNG UE40C6000RW N96A / SS11, Main: BN41-01444C BN94-04122P, Panel: LTF400HJ05.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01444C показан на рисунке ниже:

BN41-01444C

BN41-01444C может применяться в телевизорах:

SAMSUNG UE40C6510UW (Panel T400FBE2-DB), SAMSUNG UE32C6510UW (Panel LTF320HF02), SAMSUNG UE55C6000RW UE55C6000 (Panel LTF550HJ03), SAMSUNG UE40C6000 UE40C6000RW (Panel LTF400HJ05 (BN07-00913A)).

Основные особенности устройства SAMSUNG UE40C6000:

Установлена матрица (LED-панель) LTF400HJ05 (BN07-00913A).
В управлении матрицей используется Тайминг-Контроллер (T-CON) S120APM4C4LVD.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером HV9963. В качестве силовых элементов LED-драйвера применяются ключи типа SDT03N04.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE40C6000 осуществляет модуль питания BN44-00357A, либо его аналоги c использованием микросхем SEM3040 (PFC), ICE3BR1765J, UCC25600 и силовых ключей типа SD10N60 (PFC), TK8A50.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01444C, с применением микросхем CPU: SDP92, Weltrend: WT61P802, DRAM: K4T1G164QF, NAND Flash: KFG8GH6U4M, EEPROM: 24C256 и других.
Тюнер BN40-00172A DT0S40CVH081A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTF400HJ05
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920x1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 885.6x498.15 mm
Surface : Glare (Haze 0%), Hard coating (2H)
Brightness : 450 cd/m²
Contrast Ratio : 6000:1
Display Colors : 1.07B (8-bit + Dithering), CIE1931 80%
Response Time : 6 (G to G)
Frequency : 120Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (4 ch, 10-bit), 82 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
