Ремонт телевизора SAMSUNG UE32J5205AK UE32J5205

Техническое описание и состав телевизора SAMSUNG UE32J5205AK UE32J5205, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE32J5205AK UE32J5205
Smart TV UE32J5205AK | Год выпуска: 2015
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: HDMI x2, MHL, USB, Ethernet (RJ-45), Wi-Fi, Miracast
Вес телевизора: с подставкой: 3.95 кг
без подставки: 3.87 кг
Размеры: с подставкой 741x460x150 мм
без подставки 741x436x69 мм
SAMSUNG UE32J5205AK UE32J5205

SAMSUNG LED
Model: UE32J5205AK UE32J5205

Panel: CY-JJ032BGLV6V // JJ032BGE-R3

LED backlight: V5DN-320SM1-R2

T-CON: N41-02292A BN95-03524B

LED driver (backlight): integrated into MainBoard

PWM LED driver: BD9397EFV

MOSFET LED driver: AOD478

Power Supply (PSU): BN44-00837A A6619_FSM Adapter 19.5V 3.474A

PWM Power: SEM3331

MOSFET Power: STF8N65M

MainBoard: BN41-02360B BN94-08318B

IC MainBoard: K4B2G1646Q, TAS5747

Тuner: BN40-00316A

Control: WDF710Q BN59-01196C

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- SAMSUNG UE32J5205AK не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

В таких случаях неисправным обычно оказывается источник питания A6619_FSM.
Внешний блок питания типа A6619_FSM владелец телевизора может приобретать самостоятельно и его ремонт не всегда целесообразен. В любом случае простейшие типовые дефекты, характерные для большинства схем ИИП, можно легко обнаружить и устранить после вскрытия. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-02360B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов K4B2G1646Q, TAS5747 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Прежде чем менять тюнер BN40-00316A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам телевизора UE32J5205AK рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Вариант UE32J5205 version XA08 - Panel: JJ032BGE-R3, T-Con: HV320FHB-N10 HV480FH2-600, MainBoard: BN41-02360B BN94-08318N.

Схема блока питания Samsung BN44-00837A Power supply.

Ограничение тока драйвера. BN41-02360B, BD9397EFV. Общие рекомендации

BD9397EFV - повышающий драйвер с возможностью подключения и контроля шести каналов светодиодов подсветки. Обычно используются четыре или пять каналов. Микросхема имеет встроенные ключи ON/OFF и внешние истоки (SOURCE) - выводы 25, 26, 27, 28, 29, 30 (S1-S6), к которым подключаются токовые датчики - низкоомные измерительные резисторы. Неиспользуемые выводы соединены с корпусом.
Чтобы уменьшить ток подсветки в телевизорах с платой BN41-02360B и микросхемой LED-драйвера BD9397EFV, следует пропорционально увеличить номиналы резисторов R1413, R1415, R1417, R1419, R1421, R1423 для всех задействованных каналов одинаково.
BN41-02360B current backlight

Документ PDF на BD9397EFV прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02360B показан на рисунке ниже:

BN41-02360B

BN41-02360B может применяться в телевизорах:

SAMSUNG UE32J5200AK (Panel CY-JJ032BGLV1V), SAMSUNG UE32J5205AK UE32J5205 (Panel CY-JJ032BGLV6V), SAMSUNG UE32J4500 UE32J4500AK (Panel CY-JJ032AGHVEV).

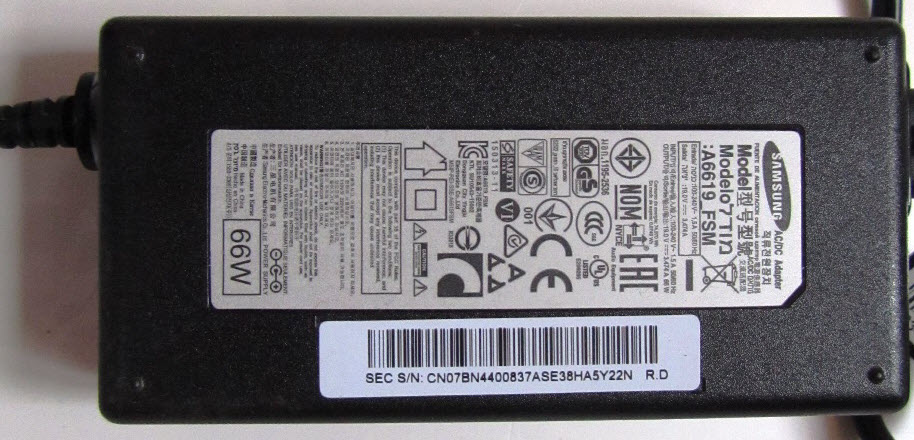

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE32J5205AK:

Установлена матрица (LED-панель) CY-JJ032BGLV6V или JJ032BGE-R3.
В управлении матрицей используется Тайминг-Контроллер (T-CON) N41-02292A.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой BN41-02360B, управляется ШИМ-контроллером BD9397EFV. В качестве силовых элементов LED-драйвера применяются ключи типа AOD478.
Для питания всех внутренних узлов телевизора SAMSUNG UE32J5205AK используется внешний источник типа BN44-00837A A6619_FSM Adapter 19.5V 3.474A c использованием микросхем SEM3331 и силовых ключей типа STF8N65M.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02360B, с применением микросхем K4B2G1646Q, TAS5747 и других.
Тюнер BN40-00316A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
