Ремонт телевизора SAMSUNG QE55Q8CAM

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG QE55Q8CAM, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: QE55Q8CAM

Panel: CY-XM055FLLV1V

LED backlight: QLED Edge LED

T-CON: integrated into MainBoard

LED driver (backlight): BN44-00902A L65E8NC_MSM PSLF151E09C

Power Supply (PSU): BN44-00900A L55E8NA_MHS

MainBoard: BN41-02572A BN94-11487A

IC MainBoard: DAC: BURR BROWN 88002, AUDIO: TAS5747, DC/DC: VPM1RT

Тuner: SOC1000M BN95-03851A

Control: Remote: RMCRM1AP1, WI-FI/BT: WCM730Q BN59-01264A


Технические характеристики QE55Q8CAM

Smart TV UHD QE55Q8CAM | Год выпуска: 2017
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 200 Гц
Тип ЖК-панели: QLED
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Яркость: 1500 кд/м2
Контрастность динамическая: 1000000:1
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 60 Вт (2х20 + 2х10 Вт)
Акустика: 4 динамика есть
Интерфейс: HDMI x4, MHL, USB x3, RS-232, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n, WiDi, Miracast
Вес телевизора: с подставкой: 23.2 кг
без подставки: 20 кг
Размеры: с подставкой 1225x790x301 мм
без подставки 1225x706x91 мм
Потребление от сети: 190 Вт
SAMSUNG QE55Q8CAM

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SAMSUNG QE55Q8CAM не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль BN44-00900A. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Как правило, в таких случаях отсутствует подсветка дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02572A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов DAC: BURR BROWN 88002, AUDIO: TAS5747, DC/DC: VPM1RT требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера SOC1000M BN95-03851A и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Владельцам телевизора QE55Q8CAM рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02572A показан на рисунке ниже:

BN41-02572A

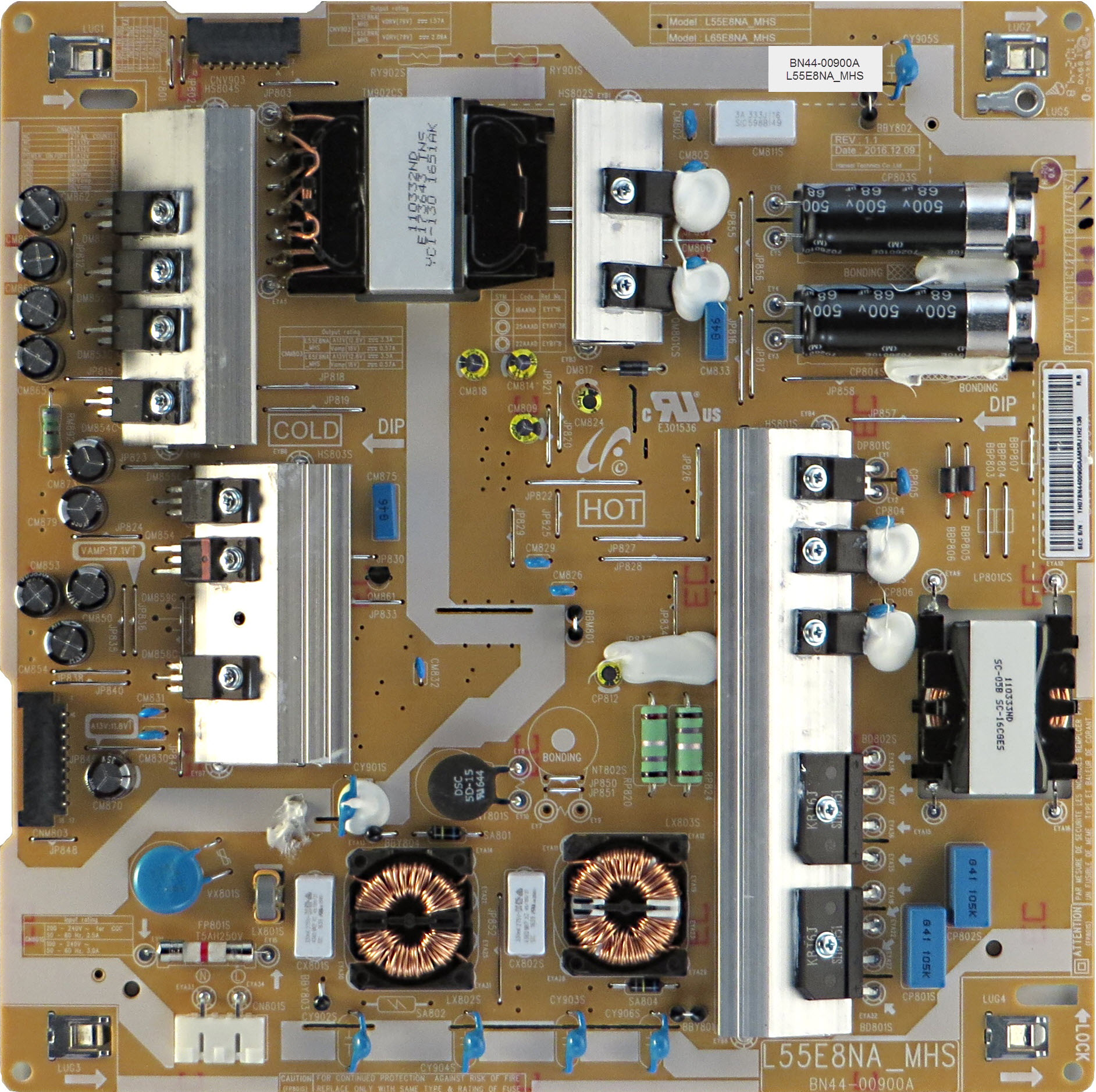

Внешний вид блока питания

Основные особенности устройства SAMSUNG QE55Q8CAM:

Установлена матрица (LED-панель) CY-XM055FLLV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) integrated.
Для питания светодиодов подсветки применяется LED-драйвер BN44-00902A.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG QE55Q8CAM осуществляет модуль питания BN44-00900A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02572A, с применением микросхем DAC: BURR BROWN 88002, AUDIO: TAS5747, DC/DC: VPM1RT и других.
Тюнер SOC1000M BN95-03851A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
