Ремонт телевизора ROLSEN RL-32L1003

Техническое описание и состав телевизора ROLSEN RL-32L1003, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
ROLSEN RL-32L1003
LCD TV LED RL-32L1003
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 720p HD
Яркость: 360 кд/м2
Контрастность динамическая: 100000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, WMA, JPEG
Звук стерео: есть
Мощность звука: 12 Вт (2х6 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 9.2 кг
без подставки: 8.7 кг
Размеры: с подставкой 772x560x220 мм
без подставки 772x510x46 мм
Потребление от сети: 60 Вт
ROLSEN RL-32L1003

ROLSEN LED
Model: RL-32L1003

Chassis/Version: RSAG7.820

Panel: HE315CH-B12 , BE315DH-IPS12

T-CON: RSAG7.820.4574 verA N9 1,8V TPS65161A HLE-2632WB ,

LED driver (backlight): HLE-2632WB TU25C109-1 C1

PWM LED driver: OZ7942GH

MOSFET LED driver: K3342

Power Supply (PSU): RSAG7.820.2317/ROH

PWM Power: NCP1271

MOSFET Power: BP30B16

MainBoard: RSAG7.820.4568 /ROH VerA , LEDN32K16A

IC MainBoard: Spi Flash: MX25L1608D, MP1482DS (8), Z1021I (8)

Тuner: HFT2-8C6/V116H

Control: ER-31607R

Общие рекомендации по ремонту TV LCD LED

ROLSEN RL-32L1003, как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. Часто по внешним признакам и характеру повреждений элементов появляется возможность сделать некоторые выводы и определить дальнейший алгоритм поиска дефекта до проведения необходимых замеров в контрольных точках. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

В случае, когда RL-32L1003 не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания RSAG7.820.2317/ROH. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя и транзисторах BP30B16 в первичной цепи.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Если у телевизора ROLSEN RL-32L1003 нет изображения, а звук есть, вероятна неисправность в цепях LED подсветки панели HE315CH-B12 , BE315DH-IPS12. Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт.

Если неисправна материнская плата HFT2-8C6/V116H roh , RSAG7.820.4568/ROH VerA , LEDN32K16A, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение ПО. Иногда проверить исправность MB можно только заменой.
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы MP1482DS (8), Z1021I (8). Неисправности чипов BGA обычно легко выявить методом прогрева.

Внимание пользователям! Самостоятельный ремонт телевизора ROLSEN RL-32L1003 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!


Прошивка SPI FLASH ROLSEN RL-32L1003, Main: RSAG7.820.4568 /ROH VER.A, Panel: HE315CH CRC: EBEF46AE(16 Mbit).

Прошивка SPI FLASH ROLSEN RL-32L1003, Main: AS-MST6M182VG-LE1, Panel: HV320WXC-300 CRC: AADEAEBD(32 Mbit).

Дополнительно по ремонту MainBoard

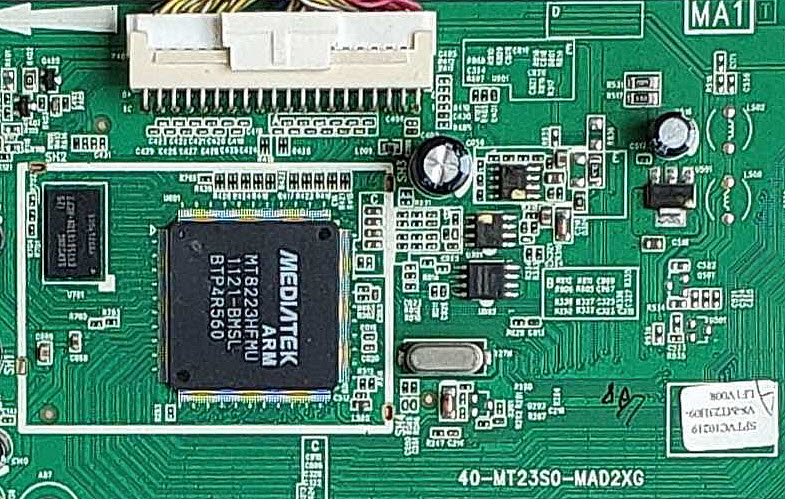

Внешний вид MainBoard RSAG7.820.4568 показан на рисунке ниже:

RSAG7.820.4568

Основные особенности устройства ROLSEN RL-32L1003:

Установлена матрица (LED-панель) HE315CH-B12 , BE315DH-IPS12.
В управлении матрицей используется Тайминг-Контроллер (T-CON) RSAG7.820.4574.
Для питания светодиодов подсветки применяется LED-драйвер HLE-2632WB, управляется ШИМ-контроллером OZ7942GH. В качестве силовых элементов LED-драйвера применяются ключи типа K3342.
Формирование необходимых питающих напряжений для всех узлов телевизора ROLSEN RL-32L1003 осуществляет модуль питания RSAG7.820.2317, либо его аналоги c использованием микросхем NCP1271 и силовых ключей типа BP30B16.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.4568, с применением микросхем Spi Flash: MX25L1608D, MP1482DS (8), Z1021I (8) и других.
Тюнер HFT2-8C6/V116H обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : Hisense
Model : HE315CH-B12
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 697.685x392.256 mm
Surface : Antiglare (Haze 17%), Hard coating (2H)
Brightness : 360 cd/m²
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit), CIE1931 91%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : WLED Embedded (LIPS)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

ROLSEN RL-32L1003U
Chassis(Version) AS-MST6M182VG-LE1
Panel: HV320WX2-201-D
T-CON: HV320WXC-200-X-PCB-X0.0 HV320WX2-201
LED driver (backlight): with integrated PSU
PWM LED driver: BIT3251
Power Supply (PSU): MP123
PWM Power: PWM SOT23-6
MainBoard: AS-MST6M182VG-LE1
Тuner: ET-6N1E-CF101R
IC Main: MST6M182VG-LF-Z1 , EN25Q32B-104HIP , PS331(HDMI) , CT3257A (RS232)
ROLSEN RL-32L1002UE
Chassis(Version) MST6M182VG-T9B
Panel: K320WL
LED driver (backlight): K-4L-OM1
PWM LED driver: MP3389EF
MOSFET LED driver: ME15N10-G
Power Supply (PSU): K-75L1 ZD-95(G)F 465R1014SDJB
PWM Power: OB2273
MainBoard: MST6M182VG-T9B
Тuner: CDT-3FP2I2-31
IC Main: MST6E182VG-LF-Z1, Flash 25Q32
