Ремонт телевизора ROLSEN RL-32D40SR

Техническое описание и состав телевизора ROLSEN RL-32D40SR, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
ROLSEN RL-32D40SR
ROLSEN RL-32D40SR

ROLSEN
Model: RL-32D40SR

Panel: LC320W01(SL)(01)

Inverter (backlight): 6632L-021A KLS-EE32CI-M rev:08

PWM Inverter: OZ9981GN

Power Supply (PSU): DMSM-S0007D

PWM Power: VIPER22A (Standby), L6562D (PFC), L6598D (PWM Resonant 16pin)

MOSFET Power: P11NM60 , W20NM60

MainBoard: PHPB-10250D PLZM01 RHMA-M0146A

Общие рекомендации по ремонту TV LCD LCD

ROLSEN с шасси , как и другие телевизоры, целесообразно начать ремонтировать с внимательного осмотра внешних и внутренних элементов и модулей. По видимым изменениям состояния компонентов обычно удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до проведения необходимых измерений. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

Иногда телевизор ROLSEN RL-32D40SR просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания DMSM-S0007. В случае, если он исправен, необходимо проверить элементы питания процессора на плате SSB (Main Board). При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя RSS100 NO3.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера BD9766FV. Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.

Если у ROLSEN RL-32D40SR нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

Если неисправна материнская плата PHPB-10250D PLZM01 RHMA-M0146A, в первую очередь необходимо проверить все линейные стабилизаторы или преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение ПО. Иногда проверить исправность MB можно только заменой.

Владельцам телевизора RL-32D40SR рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!


Скачать: Схема Rolsen RL-32D40D, RL-32D50D, RL-32D60D (sсhematic diagram).

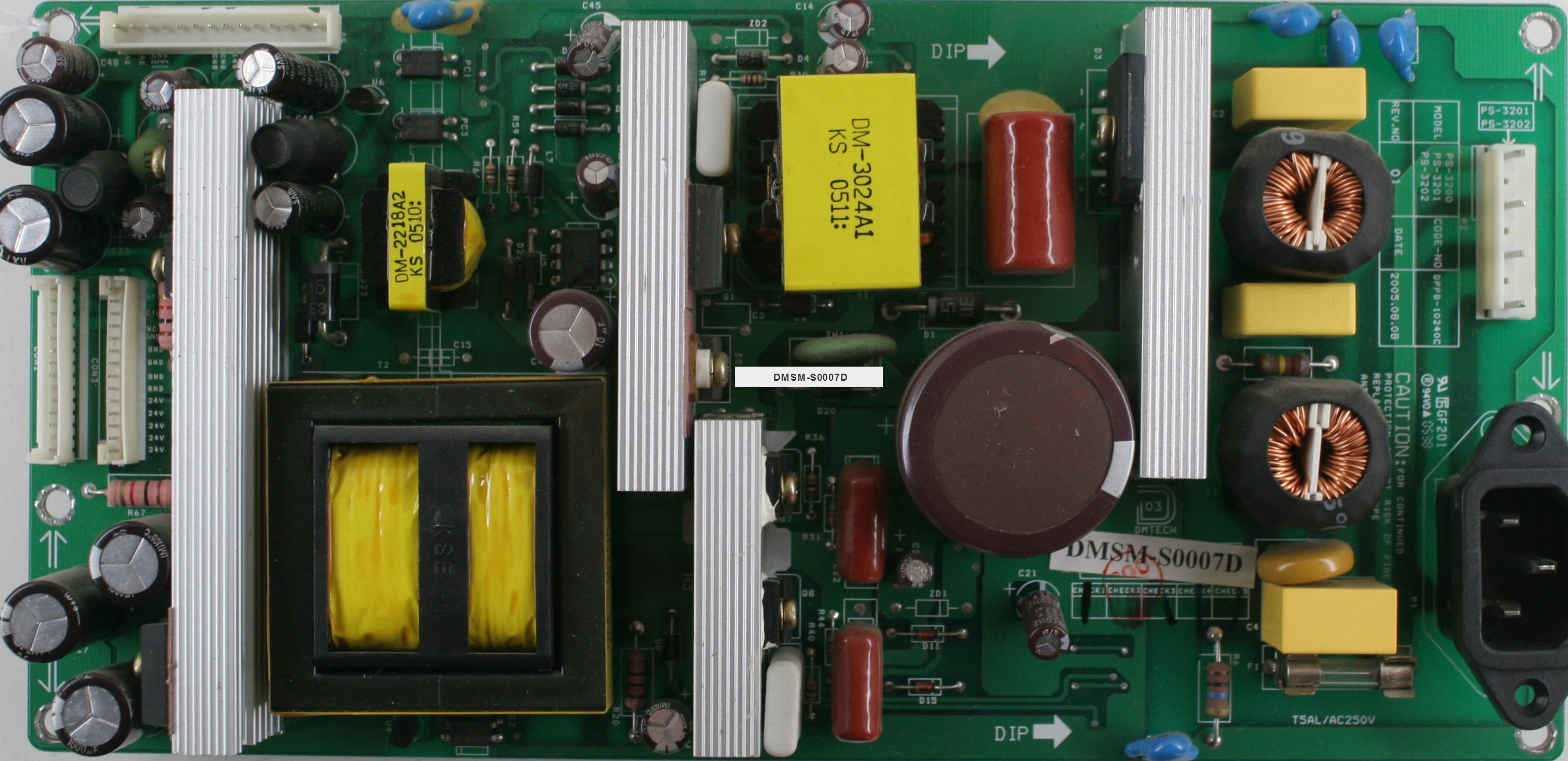

Внешний вид блока питания

Основные особенности устройства ROLSEN RL-32D40SR:

Установлена матрица (LCD-панель) LC320W01(SL)(01).
Для питания ламп подсветки применяется инвертор 6632L-021A, управляется ШИМ-контроллером OZ9981GN.
Формирование необходимых питающих напряжений для всех узлов телевизора ROLSEN RL-32D40SR осуществляет модуль питания DMSM-S0007D, либо его аналоги c использованием микросхем VIPER22A (Standby), L6562D (PFC), L6598D (PWM Resonant 16pin) и силовых ключей типа P11NM60 , W20NM60.
MainBoard - основная плата (материнская плата) представляет собой модуль PHPB-10250D.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320W01-SL01
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit), CIE1931 73%
Response Time : 8/10 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : 18 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
