Ремонт телевизора PHILIPS 52PFL8605D

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора PHILIPS 52PFL8605D, тип панели и применяемые модули. Состав модулей.

PHILIPS LED
Model: 52PFL8605D/77

Chassis/Version: Q552.1A LA

Panel: 52 inch

Power Supply (PSU): PLDJ-P978A

MainBoard: 310431363643 3104 313 63643

IC MainBoard: PNX85500, LD1117DT25, LAN8710A-EZKH, SII9287B, USB2513B, LM75BDP, TPA3120D2PWP, TPS53126PW, ST1S10PH.

Тuner: TH2603

Технические характеристики

LCD TV LED Smart TV 42PFL7486H
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 600 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность динамическая: 500000:1
Время отклика пикселя: 2 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 28 Вт (2х14 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 15.8 кг
без подставки: 13 кг
Размеры: с подставкой 992x660x254 мм
без подставки 992x586x38 мм
Потребление от сети: 58 Вт
PHILIPS 52PFL8605D

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности PHILIPS 52PFL8605D/77, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Видимые повреждения элементов иногда могут обозначить направления поиска дефекта ещё до начала проведения необходимых измерений. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.

Иногда телевизор PHILIPS 52PFL8605D просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания . В случае, если он исправен, необходимо проверить элементы питания процессора на плате SSB (Main Board). При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Если у PHILIPS 52PFL8605D нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в цепях подсветки панели . Могут быть неисправны светодиоды или преобразователь питания - LED-драйвер. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего LED-драйвер, и проверить светодиоды LED, подключив заведомо исправные для диагностики.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.


Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - PNX85500, LD1117DT25, LAN8710A-EZKH, SII9287B, USB2513B, LM75BDP, TPA3120D2PWP, TPS53126PW, ST1S10PH. и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Владельцам и пользователям телевизора PHILIPS 52PFL8605D необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Скачать: Service manual and schematic diagram 52PFL8605D/77 Chassis Q552.1A LA (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 310431363643 показан на рисунке ниже:

310431363643

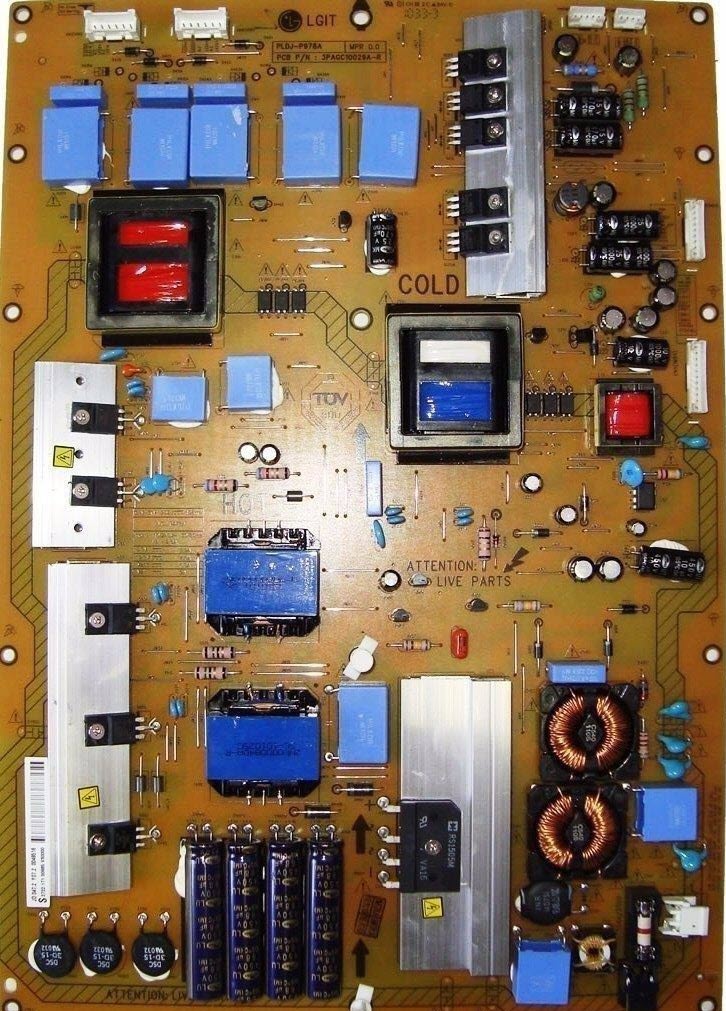

Внешний вид блока питания

Основные особенности устройства PHILIPS 52PFL8605D:

Установлена матрица (LED-панель) 52 дюйма.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 52PFL8605D осуществляет модуль питания PLDJ-P978A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 310431363643, с применением микросхем PNX85500, LD1117DT25, LAN8710A-EZKH, SII9287B, USB2513B, LM75BDP, TPA3120D2PWP, TPS53126PW, ST1S10PH. и других.
Тюнер TH2603 обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
