Ремонт телевизора PHILIPS 50PFL5028T

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора PHILIPS 50PFL5028T, тип панели и применяемые модули. Состав модулей.

PHILIPS LED
Model: 50PFL5028T/60

Chassis/Version: TPM10.1E LA

Panel: LC500EUE FFF1 code 192 p/n: 93229834682

LED driver (backlight): integrated into PSU

PWM LED driver: PF7900S, PF7700A

Power Supply (PSU): 715G5778-P03-W21-002M 996590004396

PWM Power: SSC9522S (PWM Resonant), R2A20133ESP (PFC), A6069H(Standby)

MainBoard: 715G5713-M01-000-005K 996590004409

IC MainBoard: CPU: MT5580MPOI; DRAM: H5TQ2G83DFR; NAND Flash: TC58NVG2S3ETAI0; SOUND: STA3818

Тuner: TDSY-G230D

PHILIPS LED
Model: 50PFL5028T/60

Chassis/Version: TPM10.1E LA

Panel: LC500EUE-FFF1 code 192 p/n: 932229834682

LED driver (backlight): integrated into PSU

PWM LED driver: SSL100SN

MOSFET LED driver: STA3250, APM4015P, SF10A400HD

Power Supply (PSU): 715G5246-P01-000-002H 996590004396 // 715G5778-P02-000-002S

PWM Power: SSC9522S (PWM Resonant), R2A20133ESP (PFC), A6069H(Standby)

MainBoard: 715G5713-M0E-000-005N 996590004409

IC MainBoard: AZ1084 , GH17M 246NJ2 , 54519 (16) DC-DC

Тuner: TDSY-G230D

Control: YKF314-005 996590004895


Технические характеристики 50PFL5028T

LCD TV LED Smart TV 3D 50PFL5028T | Год выпуска: 2013
Диагональ экрана: 50" (127 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 300 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 500000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 24 Вт (2x12 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Разъём наушников: есть
Вес телевизора: с подставкой: 20.4 кг
без подставки: 17.4 кг
Размеры: с подставкой 1126x737x225 мм
без подставки 1126x673x34 мм
Потребление от сети: 52 Вт
PHILIPS 50PFL5028T

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт PHILIPS 50PFL5028T/60, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. Если обнаруживаются кольцевые трещины в пайках выводов элементов или оборванные соединительные дорожки, вспухшие конденсаторы или обуглившиеся резисторы - всё это может являться характерными признаками причин или последствий уже известной типовой неисправности.

В случае, когда 50PFL5028T не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания 715G5246-P01-000-002H 996590004396 // 715G5778-P02-000-002S. В случае его исправности при подобных проявлениях, необходимо проверить стабилизатор (преобразователь) питания процессора на материнской плате При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора PF7700A S SOP-8 , SSC9522S-TL SOP-18, которую проверить можно лишь заменой на новую или заведомо исправную.

Если у PHILIPS 50PFL5028T нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели LC500EUE-FFF1 932229834682 код 192, либо преобразователя их питания - LED-драйвера. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого LED-драйвера, в том числе и во вторичном выпрямителе основного БП.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).

Перед заменой тюнера TDSY-G230D, если нет настройки на каналы, прежде необходимо проверить напряжения питания на его выводах, в том числе питания варикапов (30-33V).

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 50PFL5028T без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!


Скачать схему телевизора 50PFL5028T/60 Chassis TPM10.1E LA part1, part2, part3 (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 715G5713-M0E-000-005N показан на рисунке ниже:

715G5713-M0E-000-005N

715G5713-M0E-000-005N может применяться в телевизорах:

PHILIPS 32PFL5008T/60 (Panel LC320EUE (FF)(F1) code 189 p/n: 932229831682), PHILIPS 46PFL4208T/60 (Panel TPT460H1-HM01 REVC1F), PHILIPS 50PFL5028T/60 (Panel LC500EUE-FFF1 code 192 p/n: 932229834682), PHILIPS 32PFL4418T/60 (Panel LTA320HJ06).

Дополнительно по PSU

В модели 50PFL5028T/60 используется блок питания 715G5246-P01-000-002H с применением узла PFC (Power Factor Correction) - активного фильтра высших гармоник потребляемого тока. По сути это повышающий преобразователь на основе ШИМ-регулятора R2A20133ESP, который исключает ток заряда электролитического конденсатора фильтра сетевого выпрямителя непосредственно от сети через открытые диоды, когда его зарядный ток определяется его реактивным сопротивлением.
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

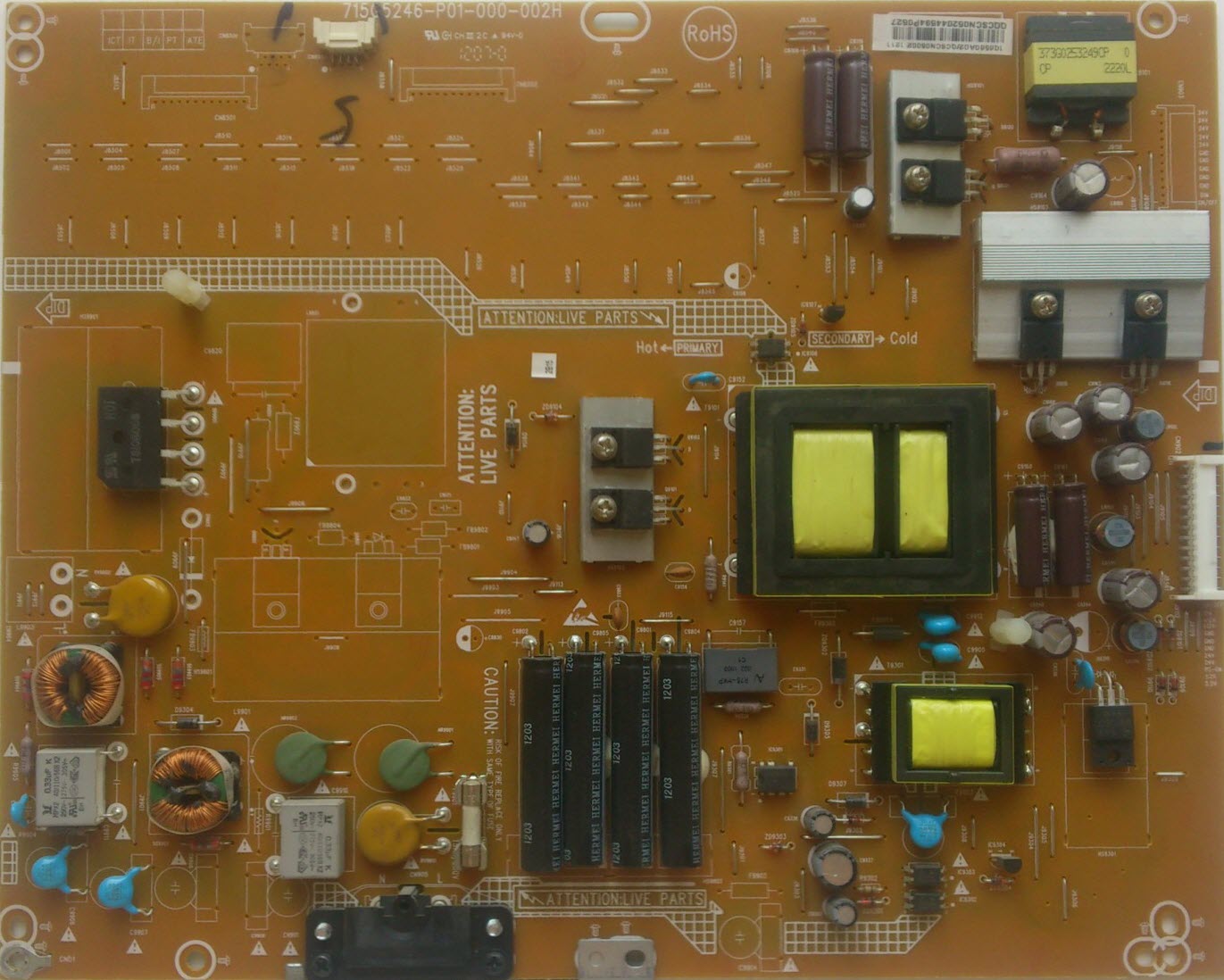

Внешний вид блока питания

Основные особенности устройства PHILIPS 50PFL5028T:

Установлена матрица (LED-панель) LC500EUE-FFF1 code 192 p/n: 932229834682.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SSL100SN. В качестве силовых элементов LED-драйвера применяются ключи типа STA3250, APM4015P, SF10A400HD.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 50PFL5028T осуществляет модуль питания 715G5246-P01-000-002H, либо его аналоги c использованием микросхем SSC9522S (PWM Resonant), R2A20133ESP (PFC), A6069H(Standby).
MainBoard - основная плата (материнская плата) представляет собой модуль 715G5713-M0E-000-005N, с применением микросхем AZ1084 , GH17M 246NJ2 , 54519 (16) DC-DC и других.
Тюнер TDSY-G230D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC500EUE-FFF1
Type : a-Si TFT-LCD, Panel
Diagonal size : 50 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 1095.84x616.41 mm
Surface : Antiglare (Haze 1%), Hard coating (2H)
Brightness : 350 cd/m²
Contrast Ratio : 1400:1
Display Colors : 16.7M (8-bit)
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
