Ремонт телевизора PHILIPS 42PFL9632D

Материал на страницы добавляется по мере накопления данных.

Техническое описание и состав телевизора PHILIPS 42PFL9632D, тип панели и применяемые модули. Состав модулей.

PHILIPS
Model: 42PFL9632D/10

Chassis/Version: Q528.1E LA

Panel: LC420WU5(SL)(B1)

Inverter (backlight): 6632L-0470A (MASTER), 6632L-0471A(SLAVE)

PWM Inverter: BD9897FS

MOSFET Inverter: K4075

Power Supply (PSU): 310432848892 3104 328 48892 // 3104 303 50594

PWM Power: MC34067P

MainBoard: 3104.313.61943 - 3104.303.50823

IC MainBoard: PNX8541E/0434 , PNX5050EH/M1 , ISP1564HL

Тuner: TD1716F/1HXP-3

PHILIPS 42PFL9632D

Общие рекомендации по ремонту TV LCD

Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние элементы шасси Q528.1E LA, а так же внешние корпусные. По видимым изменениям состояния компонентов обычно удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до проведения необходимых измерений. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

В случаях, когда телевизор PHILIPS 42PFL9632D не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания или отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS). При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

В тех случаях, когда у телевизора PHILIPS 42PFL9632D пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности. При отключении защиты инвертора (для обеспечения возможности диагностики) необходимо соблюдать особую осторожность ввиду риска выхода из строя силовых элементов. После окончания всех ремонтных работ следует обязательно восстановить цепи защиты для полноценной и безопасной дальнейшей эксплуатации телевизора пользователем.

Владельцам и пользователям телевизора PHILIPS 42PFL9632D необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

Скачать: Service manual and schematic diagram 42PFL9632D/10 Chassis Q528.1E LA (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3104.313.61943 показан на рисунке ниже:
3104.313.61943 - 3104.303.50823
3104.313.61943

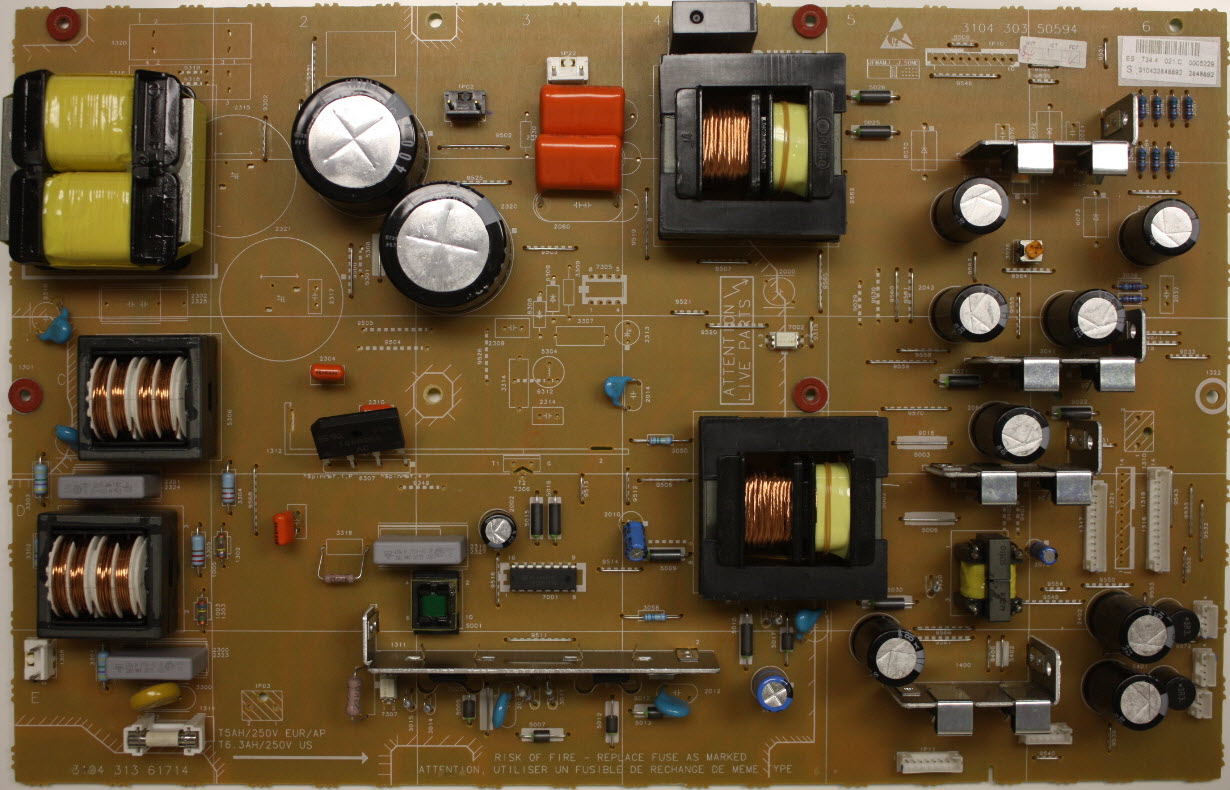

Внешний вид блока питания

Основные особенности устройства PHILIPS 42PFL9632D:

Установлена матрица (LCD-панель) LC420WU5(SL)(B1).
Для питания ламп подсветки применяется инвертор 6632L-0470A, управляется ШИМ-контроллером BD9897FS. В качестве силовых элементов инвертора применяются ключи типа K4075.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 42PFL9632D осуществляет модуль питания 310432848892, либо его аналоги c использованием микросхем MC34067P.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104.313.61943, с применением микросхем PNX8541E/0434 , PNX5050EH/M1 , ISP1564HL и других.
Тюнер TD1716F/1HXP-3 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC420WU5-SLB1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1000:1
Display Colors : 1.06B (8-bit + Dithering)
Response Time : 5 (G to G); 8 (MPRT)
Frequency : 120Hz
Lamp Type : EEFL Embedded (Inverter)
Signal Interface : LVDS (4 ch, 10-bit), 92 pins
Voltage : 12.0V


Ближайшие в таблице модели:

PHILIPS 42PFL8404H/60
Chassis: Q548.1E LA
Panel: LC420WUF-SBN1 код 183 9322 266 46682
Inverter: with integrated PSU
Inverter IC: DAA003A (24pin)
Power: DPS-298CP -4A
Power IC: 1606B (PFC), 3BS3LJ (PWM 8pin), DDA005 (6), DDA002B (PWM 20 pin)
MAIN: 3139_123_64423V2 PNL 3139 123 64423v2 BD 3139 123 64433v2
IC Main board: PNX8539EH24182 LAN9420-NU
Tuner: HD1816AF/BHXP
PHILIPS 42PFL9664H/60
Chassis: Q549.6E LA
Panel: LC420WUF (SB)(M2) код 196
Inverter: DIV-003 (DIV-004)
Inverter Trans: 282040096A0C 0923G6 KG0
Power: DPS-288CP 2722 171 00858
Power IC: DNP005 (8) , DDA006
MAIN: 310431363432 3104.303.52272, 3104.313.63432
IC Main board: PNX85439EH, TDA9996, HYB18TC512160CF-2.5, M24C16, NAND01GW3B2BN6F
Tuner: HD1816AF/BHXP
