Ремонт телевизора PHILIPS 42PFL5614

Материал на страницы добавляется по мере накопления данных.

Техническое описание и состав телевизора PHILIPS 42PFL5614, тип панели и применяемые модули. Состав модулей.

PHILIPS
Model: 42PFL5614/60

Chassis/Version: TPM3.1E LA

Panel: LC420WUE (SB)(A1) код 010

T-CON: T420HW04 V0 (42T06-C03)

Inverter (backlight): 715G3474-2

Trans Inverter: RCPF03E09B

Power Supply (PSU): 715G3474-2

MOSFET Power: TNY227PN (7)

MainBoard: 715G3380-2 (WK_913)

IC MainBoard: 080GL42T946 TK TMS94155CT-2 MT8222TMNU

Тuner: TAFT-S710D 9965 100 28665

PHILIPS 42PFL5614

Общие рекомендации по ремонту TV LCD

Ремонт телевизора PHILIPS с шасси TPM3.1E LA начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания Z-SIDE CLK+P&S 42 и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей PHILIPS. В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты TNY227PN (7).
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.

Если у PHILIPS 42PFL5614 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

Ремонт материнской платы 715G3380-2 (WK_913) необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM. Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы 080GL42T946 TK,  TMS94155CT-2, MT8222TMNU , Tuner TAFT-S710D. Неисправности чипов BGA обычно легко выявить методом прогрева.

Один из популярных типовых дефектов материнской платы шасси TPM3.1E LA бывает вызван применением линейного стабилизатора G973-120 (G973-120ADJF11U) для питания процессора в дежурном режиме (3.3 в). Возможно, проблема вызвана неудачно выбранным тепловым режимом, либо низким качеством микросхемы.
Внешние проявления: телевизор не включается и никакие индикаторы не святятся, хотя блок питания исправен. На выходе G973-120 занижено или отсутствует напряжение 3.3 в. Можно заменить на более мощный 78R33 с применением теплоотвода и некоторыми изменениями в конструкции.

Владельцам телевизора 42PFL5614 рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!

Скачать: Service manual and schematic diagram 42PFL5614/60 Chassis TPM3.1E LA (Сервис-мануал).

Внешний вид блока питания

Основные особенности устройства PHILIPS 42PFL5614:

Установлена матрица (LCD-панель) LC420WUE (SB)(A1) код 010.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T420HW04.
Для питания ламп подсветки применяется инвертор 715G3474-2. В преобразователе инвертора установлен трансформатор RCPF03E09B.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 42PFL5614 осуществляет модуль питания 715G3474-2, либо его аналоги c использованием и силовых ключей типа TNY227PN (7).

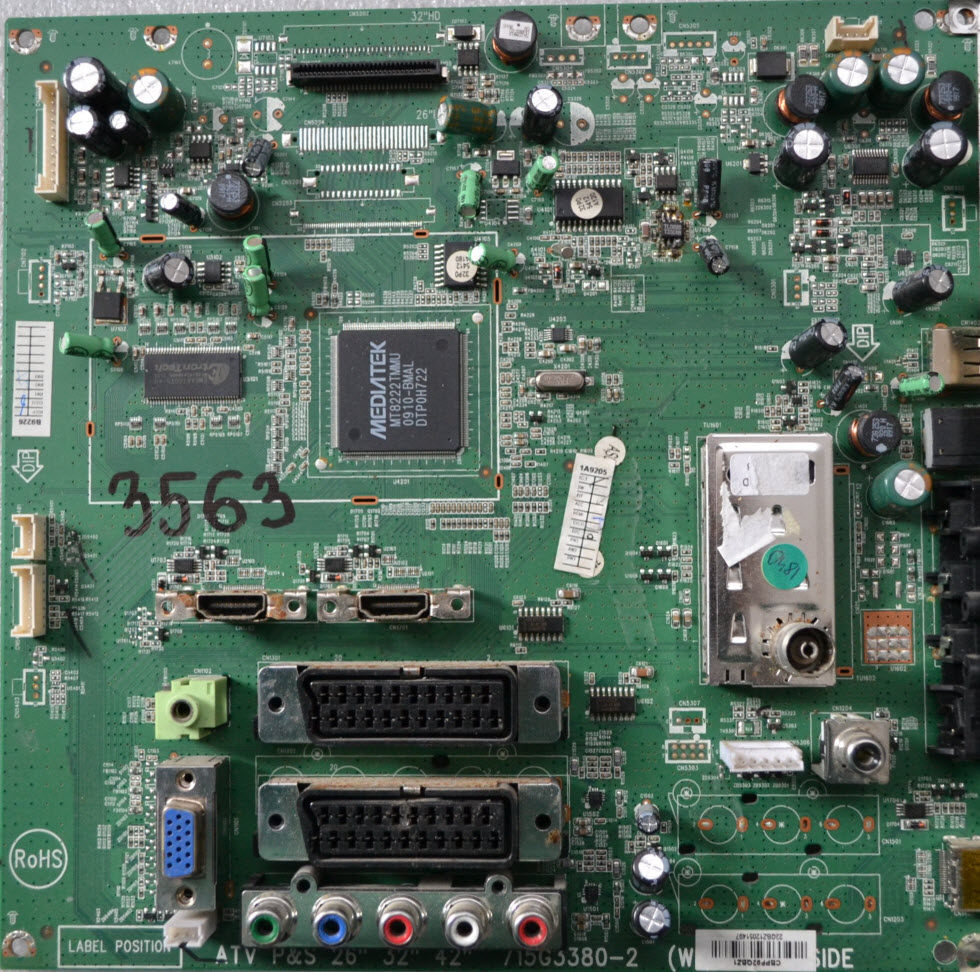

MainBoard - основная плата (материнская плата) представляет собой модуль 715G3380-2, с применением микросхем 080GL42T946 TK TMS94155CT-2 MT8222TMNU и других.
Тюнер TAFT-S710D 9965 100 28665 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC420WUE-SBA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1400:1
Display Colors : 1.06B (8-bit + FRC)
Response Time : 5 (G to G)
Frequency : 60Hz
Lamp Type : 18 pcs EEFL Without Driver
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V
