Диагональ экрана: | 42" (107 см) |
Формат экрана: | 16:9 |
Разрешение: | 1920x1080 |
Частота обновления: | 200 Гц |
LED подсветка: | есть |
Smart: | есть. Поддержка Wi-Fi - есть |
Поддержка HD: | 1080p Full HD |
Яркость: | 350 кд/м2 |
Прогрессивная развёртка: | есть |
Стандарты TV: | PAL, SECAM, NTSC |
Цифровой тюнер: | DVB-T MPEG4, DVB-T2, DVB-C |
Телетекст: | с памятью на 1000 стр. |
Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Мультимедиа: | MP3, WMA, MPEG4, MKV, JPEG |
Звук стерео: | есть |
Мощность звука: | 20 Вт (2x10 Вт) |
Акустика: | два динамика |
Интерфейс: | AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi |
Вес телевизора: | с подставкой: 16 кг без подставки: 12.8 кг |
Размеры: | с подставкой 977x629x240 мм без подставки 977x589x43 мм |
Потребление от сети: | 48 Вт |
PHILIPS LED
Model: 42PFL4208T/60
Chassis/Version: TPM10.1E LA
Panel: TPT420H2-DUJFFE
LED backlight: 015B8000-A97-102-6840 V-6840-A97-20
T-CON: 6870C-0452A
LED driver (backlight): integrated into PSU
PWM LED driver: PF7900S, PF7700A
MOSFET LED driver: AOTF4126
Power Supply (PSU): 715G5778-P03-W21-002M
PWM Power: R2A20133ESP (PFC), A6069H (Stb), SSC9522S (PWM),
MOSFET Power: STF8NM50N, STF24NM60N
MainBoard: 715G5713-M0E-000-005K (WK: 1239)
IC MainBoard: CPU: MT5580MPOI, DRAM: H5TQ2G83DFR, NAND Flash: TC58NVG2S3ETAI0, Audio: STA3818
Тuner: TDSY-G230D
Control: WI-FI: BTC-202 B
- PHILIPS 42PFL4208T не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания 715G5778-P03-W21-002M.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (STF8NM50N, STF24NM60N) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) R2A20133ESP (PFC), A6069H (Stb), SSC9522S (PWM), обычно проверяются заменой на новые, либо заведомо исправные.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы 715G5713-M0E-000-005K следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: MT5580MPOI, DRAM: H5TQ2G83DFR, NAND Flash: TC58NVG2S3ETAI0, Audio: STA3818 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDSY-G230D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Скачать: Service manual and schematic diagram PHILIPS 42PFL4208T Chassis TPM10.1E LA. Ограничить ток подсветки. 715G5778, PF7900S, PF7700A. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с блоком питания 715G5778, микросхемой LED-драйвера PF7900S и оконечными каскадами PF7700A, можно в каждом канале у регуляторов PF7700A увеличить сопротивление резисторов от выводов 6 ISET на корпус одинаково для всех каналов. Позиционные обозначения резисторов R8501 - R8512, количество каналов и, соответственно, микросхем PF7900S может быть разным для разных панелей. |
Внешний вид MainBoard 715G5713-M0E-000-005K показан на рисунке ниже:
715G5713-M0E-000-005K может применяться в телевизорах:
PHILIPS 39PFL4208T/60 (Panel TPT390J1-HJ1L02 code 199), PHILIPS 42PFL3008T/60 (Panel TPT420H2-HVN04 code 194), PHILIPS 42PFL3208T/60 (Panel TPT420H2-HVN04 Rev080C code 194), PHILIPS 42PFL5028T/60 (Panel LC420EUE (FF)(F1) code 190), PHILIPS 50PFL5038T/60 (Panel LC500EUE FFF1).

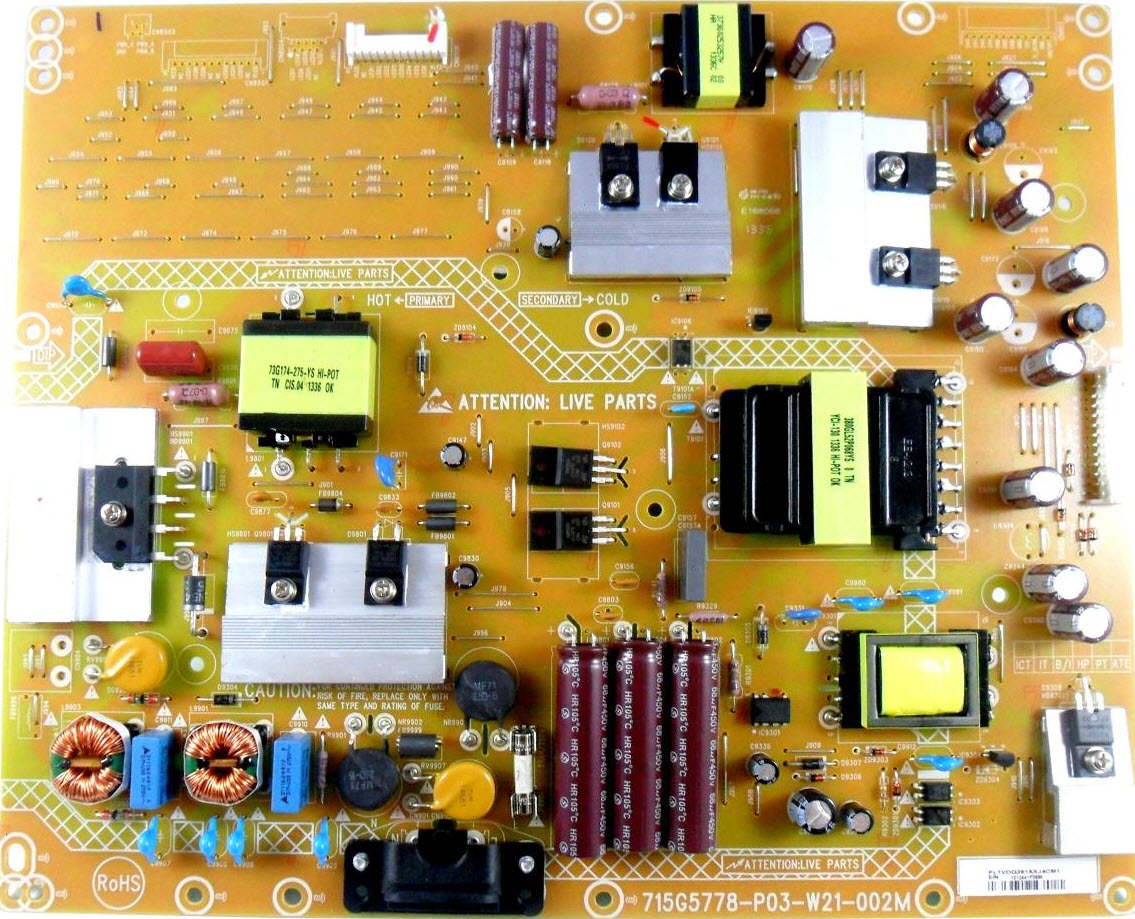

Внешний вид блока питания
Основные особенности устройства PHILIPS 42PFL4208T:
Установлена матрица (LED-панель) TPT420H2-DUJFFE.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0452A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PF7900S, PF7700A. В качестве силовых элементов LED-драйвера применяются ключи типа AOTF4126.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 42PFL4208T осуществляет модуль питания 715G5778-P03-W21-002M, либо его аналоги c использованием микросхем R2A20133ESP (PFC), A6069H (Stb), SSC9522S (PWM), и силовых ключей типа STF8NM50N, STF24NM60N.
MainBoard - основная плата (материнская плата) представляет собой модуль 715G5713-M0E-000-005K, с применением микросхем CPU: MT5580MPOI, DRAM: H5TQ2G83DFR, NAND Flash: TC58NVG2S3ETAI0, Audio: STA3818 и других.
Тюнер TDSY-G230D обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
