Ремонт телевизора PHILIPS 37PF5604H/60

Техническое описание и состав телевизора PHILIPS 37PF5604H/60, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 37PF5604H/60
PHILIPS 37PF5604H/60

PHILIPS
Model: 37PF5604H/60

Chassis/Version: Q543.1E LA

Panel: LC370WUE(SB)(A1) code 201

Lamp backlight: 16 Lamp EEFL

Inverter (backlight): PLHL-T845A

PWM Inverter: OZ9966GN (24)

MOSFET Inverter: FDD5N50

Power Supply (PSU): PLHL-T845A

PWM Power: FSQ510 (7), 1207A, FAN7530 (PFC)

MOSFET Power: FQPF3N80 . K3561

MainBoard: 313912364421 313912364431 3139 123 64421 313912364421 3139 123 64431

IC MainBoard: PNX85439E, DRX3926K-XK-A3, HYB18TC512160B2F-3S, TPA6111A2DGN, NAND01GW3B2BN6F

Тuner: HD1816AF-BHXP

Общие рекомендации по ремонту TV LCD LCD

Любой ремонт электронной техники обычно начинается с внимательного внешнего осмотра устройства и диагностики неисправности. При этом следует осмотреть все элементы телевизора PHILIPS 37PF5604H/60, как внутренние, так и внешние. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Ремонт модуля питания

При полном отсутствии каких-либо признаков работоспособности, когда PHILIPS 37PF5604H/60 не включается и ничего не сигнализирует контрольными лампочками на панели, скорее всего неисправен модуль питания PLHL-T845A. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовой ключ FQPF3N80 . K3561 и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы типа N-FET выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора FSQ510 (7) , деж 1207A , прек FAN7530, которую желательно проверить заменой.
При использовании в модуле питания схемы активной Коррекции Коэффициента Мощности (ККМ), поиск неисправных элементов несколько сложнее.

Ремонт инвертора

Если у PHILIPS 37PF5604H/60 нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания - инвертора. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП.
Ремонт инвертора PLHL-T845A затруднителен тем, что при любой неисправности или нештатной ситуации, даже при неравномерном износе ламп, срабатывает защита, которая выключает его в целях противопожарной безопасности. Диагностика становится невозможной и требуется отключить защиту.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

Внимание владельцам! Попытки самостоятельного ремонта телевизора PHILIPS 37PF5604H/60 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram 37PF5604H/60 Chassis Q543.1E LA (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 313912364421 показан на рисунке ниже:

313912364421

313912364421 может применяться в телевизорах:

PHILIPS 32PFL5404H/12 (Panel LK315 code 210), PHILIPS 37PF5604H/60 (Panel LC370WUE(SB)(A1) code 201), PHILIPS 47PFL5604H/ (Panel TFT LCD470WUE-SB1A).

Дополнительно по PSU

В модели 37PF5604H/60 используется блок питания PLHL-T845A с применением узла PFC (Power Factor Correction) - активного фильтра высших гармоник потребляемого тока. По сути это повышающий преобразователь на основе ШИМ-регулятора FAN7530, который исключает ток заряда электролитического конденсатора фильтра сетевого выпрямителя непосредственно от сети через открытые диоды, когда его зарядный ток определяется его реактивным сопротивлением.
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

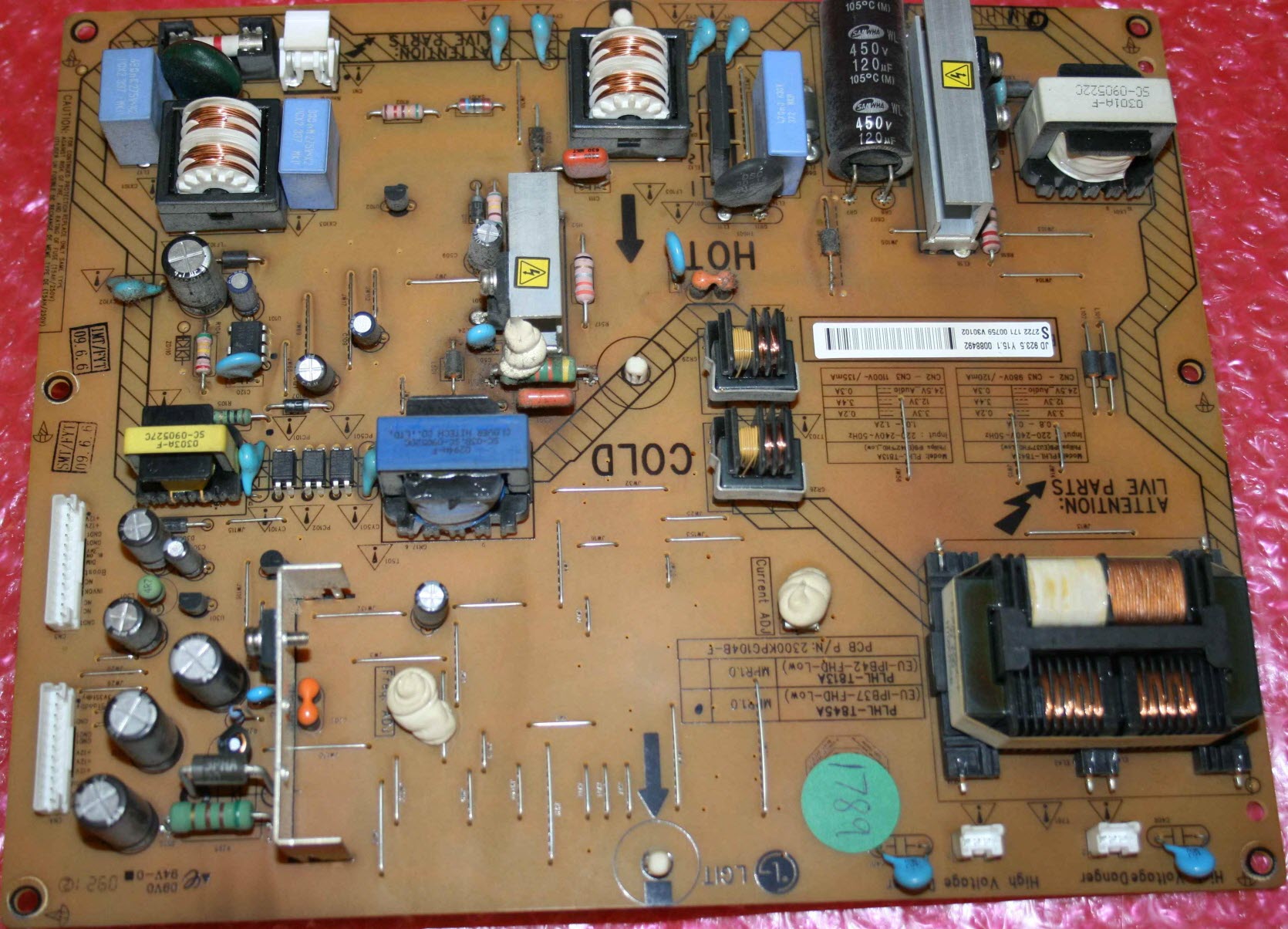

Внешний вид блока питания

Основные особенности устройства PHILIPS 37PF5604H:

Установлена матрица (LCD-панель) LC370WUE(SB)(A1) code 201.
Для питания ламп подсветки применяется инвертор PLHL-T845A, управляется ШИМ-контроллером OZ9966GN (24). В качестве силовых элементов инвертора применяются ключи типа FDD5N50.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 37PF5604H осуществляет модуль питания PLHL-T845A, либо его аналоги c использованием микросхем FSQ510 (7), 1207A, FAN7530 (PFC) и силовых ключей типа FQPF3N80 . K3561.
MainBoard - основная плата (материнская плата) представляет собой модуль 313912364421, с применением микросхем PNX85439E, DRX3926K-XK-A3, HYB18TC512160B2F-3S, TPA6111A2DGN, NAND01GW3B2BN6F и других.
Тюнер HD1816AF-BHXP обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC370WUE-SBA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 37 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 819.36x460.89 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1400:1
Display Colors : 16.7M/1.06B (8-bit / 8-bit + Dithering)
Response Time : 5 (G to G)
Frequency : 60Hz
Lamp Type : 16 pcs EEFL Without Driver
Signal Interface : LVDS (2 ch, 8/10-bit), 51 pins
Voltage : 12.0V
