Ремонт телевизора PHILIPS 32PFL7582D/10

Техническое описание и состав телевизора PHILIPS 32PFL7582D/10, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 32PFL7582D/10
TV LCD 32PFL7582D | Год выпуска: 2007
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 7500:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: 4 динамика
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, HDMI x2, USB, коаксиальный
Разъём наушников: есть
Вес телевизора: с подставкой: 22.6 кг
без подставки: 14.4 кг
Размеры: с подставкой 805x609x210 мм
без подставки 805x547x118 мм
PHILIPS 32PFL7582D/10

PHILIPS
Model: 32PFL7582D/10

Chassis/Version: BJ3.1E LA

Panel: LC320W01 (SL)(06) code 046

Lamp backlight: 18 Lamp EEFL

Inverter (backlight): KLS-EE32CI-M (P) Rev03 KLS-EE32CI-S

PWM Inverter: BD9766FV (28), OZ9981GN (16).

MOSFET Inverter: RSS100N03 (8)

Power Supply (PSU): 3104_313_60926 3104 313 60926 24V

PWM Power: MC34067P (PWM), AVS1ACP08

MOSFET Power: STP15NK50ZFP

MainBoard: 3104_313_60735 3104 313 60735

IC MainBoard: PNX8550, K4D551638H-LC50, PNX3000HL, ISP1561BM, K96561

Тuner: UV1318S/A

Общие рекомендации по ремонту TV LCD LCD

Диагностику неисправности телевизора PHILIPS 32PFL7582D/10, как и всех других электронных устройств, рекомендуется начинать с внешнего осмотра как внешних, так и внутренних элементов и модулей. Часто бывает, что некоторые повреждения элементов или соединений помогают определить направление поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

Ремонт модуля питания

Если телевизор 32PFL7582D/10 не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, - есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей PHILIPS. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя или силовом ключе .
Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Диагностика модулей питания с Корректором Коэффициента Мощности (ККМ) несколько более сложна и требует более детального подхода.

Ремонт инвертора

В тех случаях, когда у телевизора PHILIPS 32PFL7582D/10 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.

Ремонт Main Board

Ремонт или диагностика материнской платы BJD 32/37L EU следует начать с проверки стабилизаторов или преобразователей питания её микросхем. При необходимости, следует обновить ПО (программное обеспечение).

Владельцам телевизора 32PFL7582D/10 рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram 32PFL7582D/10 Chassis BJ3.1E LA (Сервис-мануал).
32PFL7332/10, 32PFL7562D/10, 32PFL7572D/10, 37PFL7332/10, 37PFL7562D/10, 42PFL7332/10, 42PFL7562D/10, 42PFL7572D/10

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3104_313_60735 показан на рисунке ниже:

3104_313_60735

3104_313_60735 может применяться в телевизорах:

PHILIPS 26PF9531/10 (Panel LC260WX2 SL B2), PHILIPS 26PF9531/10 (Panel LC260WX2-SLB2 (SLA1)), PHILIPS 32PF9541/10 (Panel LC320W01-SL06 code 046), PHILIPS 32PFL7332/10 (Panel V315B1-L05 Rev.C1), PHILIPS 32PFL7572D/12 (Panel LC320W01-SLB1 116), PHILIPS 32PFL7582D/10 (Panel LC320W01 (SL)(06) code 046), PHILIPS 37PFL7562D/10 (Panel T370XW02 V05), PHILIPS 37PFL7332/10 (Panel LC370WX1 (SL)(B1)).

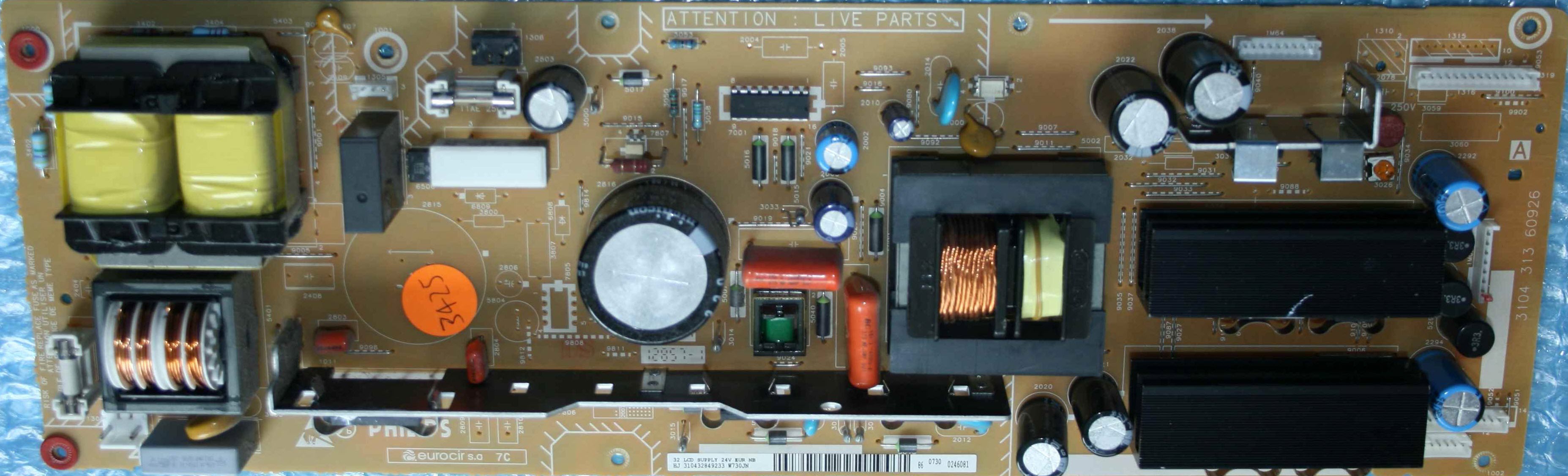

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PFL7582D:

Установлена матрица (LCD-панель) LC320W01 (SL)(06) code 046.
Для питания ламп подсветки применяется инвертор KLS-EE32CI-M, управляется ШИМ-контроллером BD9766FV (28), OZ9981GN (16).. В качестве силовых элементов инвертора применяются ключи типа RSS100N03 (8).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL7582D осуществляет модуль питания 3104_313_60926, либо его аналоги c использованием микросхем MC34067P (PWM), AVS1ACP08 и силовых ключей типа STP15NK50ZFP.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104_313_60735, с применением микросхем PNX8550, K4D551638H-LC50, PNX3000HL, ISP1561BM, K96561 и других.
Тюнер UV1318S/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320W01-SL06
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit)
Response Time : 8/10 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : 18 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
