Ремонт телевизора PHILIPS 32PFL5404/60

Техническое описание и состав телевизора PHILIPS 32PFL5404/60, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 32PFL5404/60
TV LCD 32PFL5404 | Год выпуска: 2009
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 50000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 12.6 кг
без подставки: 10.4 кг
Размеры: с подставкой 810x570x230 мм
без подставки 810x519x95 мм
Потребление от сети: 83 Вт
PHILIPS 32PFL5404/60

PHILIPS
Model: 32PFL5404/60

Chassis/Version: TPM3.1E LA

Panel: LC320WXE SBA1 p/n: 932226686682

Lamp backlight: 12 Lamp EEFL

T-CON: LC320WXE SBA1 6870C-0238B

Inverter (backlight): integrated into PSU

PWM Inverter: UBA2071AT (24pin)

MOSFET Inverter: 2SK4087LS

Trans Inverter: 80GL26T938-DN

Power Supply (PSU): 715G3308-2 996510025944

PWM Power: TNY277PN, NCP1271A (7)

MOSFET Power: 8N80

MainBoard: 715G3380-3 996510025945

IC MainBoard: MT8222TMMU

Тuner: TAFT-S710D

PHILIPS
Model: 32PFL5404/60

Chassis/Version: TPM3.1E LA

Panel: T315XW02 V.R code 001 p/n: 932226891682 // LC320WXE SBA1 005

Inverter (backlight): integrated into PSU

Trans Inverter: 80GL26T947 TK TMS94173CT

Power Supply (PSU): 715G3291-2 9965 100 23537 // 715G3308-2

PWM Power: TNY277PN (7) , UBA2071AT (24) , NCP1271A

MOSFET Power: K4097 ,

MainBoard: 715G3380-3 9965 100 23332

IC MainBoard: MT8222TMMU ,

Тuner: TAFT-5710D

Control: 2422 549 02314

Общие рекомендации по ремонту TV LCD LCD

Ремонт телевизора PHILIPS 32PFL5404H/12 целесообразно начинать с внимательного внешнего осмотра. При этом следует осмотреть как внешние, так и внутренние компоненты устройства. Часто бывает, что некоторые повреждения элементов или соединений помогают определить направление поиска неисправности. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

Ремонт модуля питания

В случаях, когда телевизор PHILIPS 32PFL5404H/12 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания 272217100748 PLHL-T807A(LIPS32) или, что бывает несколько реже, - отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS). Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и силовой ключ преобразователя KHB5D0N50F, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Причины пробоя силового ключа обратноходового преобразователя модуля питания могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора L6599D , (16) FAN7530 (8), FSQ510 или обрывы резисторов в её обвязке.
При использовании в модуле питания схемы активной Коррекции Коэффициента Мощности (ККМ), поиск неисправных элементов несколько сложнее.

Ремонт инвертора

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Диагностика инвертора PLHL-T807A(LIPS32) 272217100748 10 ламп может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.

Ремонт материнской платы

Один из популярных типовых дефектов материнской платы  шасси TPM3.1E LA бывает вызван применением линейного стабилизатора G973-120 (G973-120ADJF11U) для питания процессора в дежурном режиме (3.3 в). Возможно, проблема вызвана неудачно выбранным тепловым режимом, либо низким качеством микросхемы.
Внешние проявления: телевизор не включается и никакие индикаторы не святятся, хотя блок питания исправен. На выходе G973-120 занижено или отсутствует напряжение 3.3 в. Целесообразно его заменить на более мощный 78R33 с применением теплоотвода.

Владельцам и пользователям телевизора PHILIPS 32PFL5404H/12 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Service manual and schematic diagram:
Скачать: Схема телевизора 32PFL5404H/12 Chassis Q543.1E LA (Сервис-мануал).
Схема телевизора 32PFL5404 Chassis TPM3.1E LA (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 715G3380-3 показан на рисунке ниже:

715G3380-3

715G3380-3 может применяться в телевизорах:

PHILIPS 32PFL5614/60 (Panel LC320WUE (SA)(A1)), PHILIPS 32PFL5404/60 (Panel LC320WXE SBA1 p/n: 932226686682), PHILIPS 32PFL5404/60 (Panel T315XW02 V.R code 001 p/n: 932226891682 ), PHILIPS 32PFL5604/60 (Panel LC320WUE (SA)(A1)), PHILIPS 42PFL5604/60 (Panel LC420WUE-(SB)(A1) code 006).

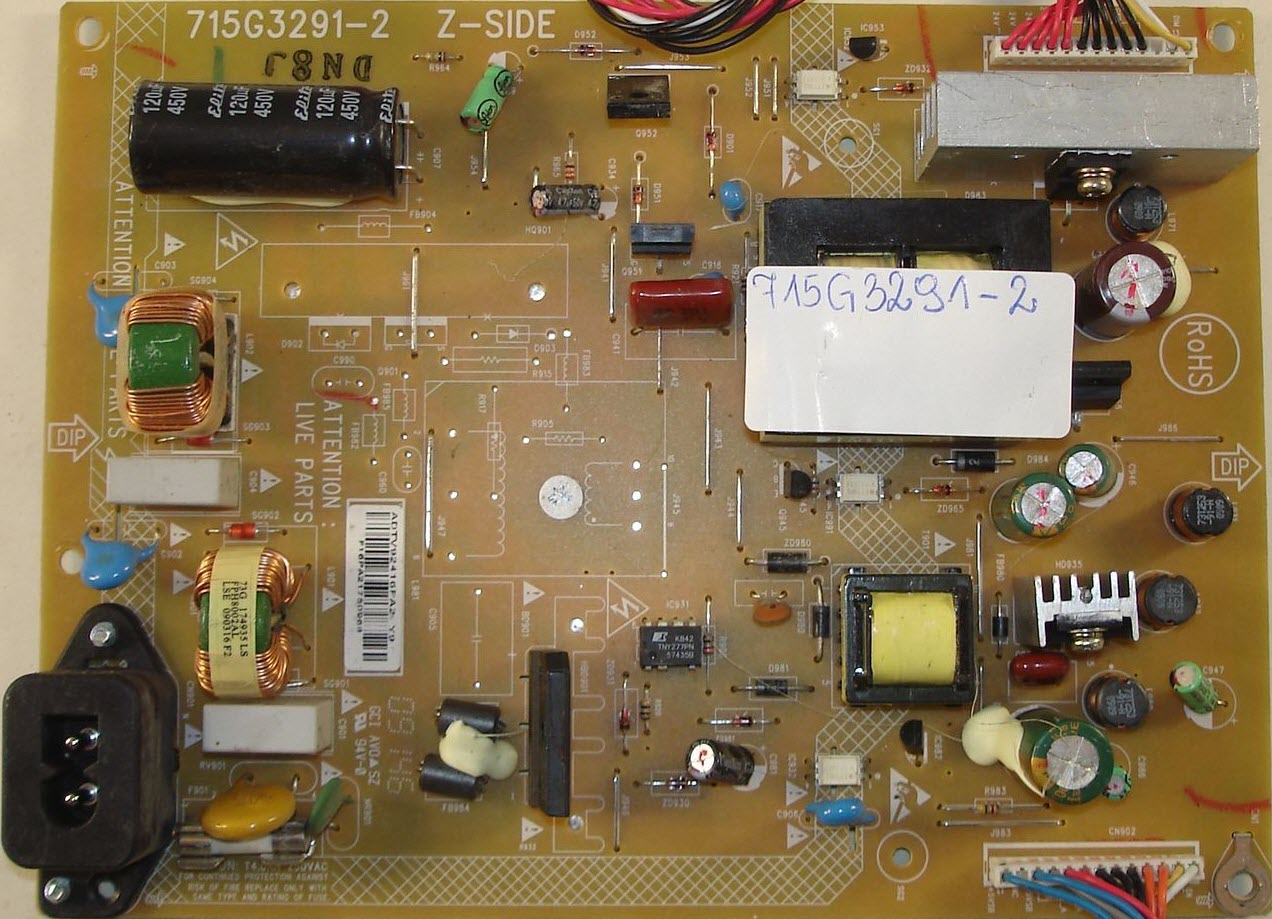

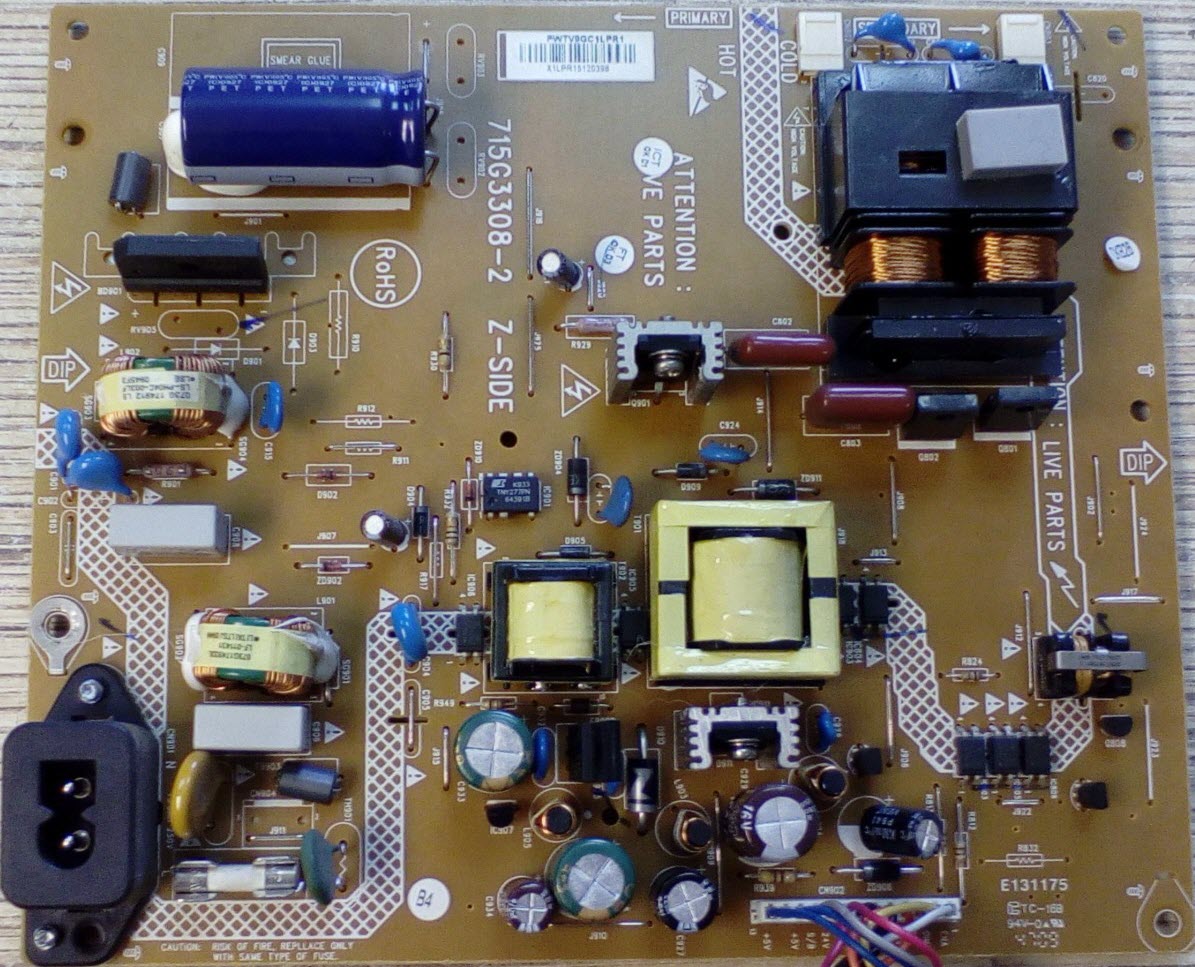

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PFL5404:

Установлена матрица (LCD-панель) T315XW02 V.R code 001 p/n: 932226891682 или LC320WXE SBA1 005.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания. В преобразователе инвертора установлен трансформатор 80GL26T947 TK TMS94173CT.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL5404 осуществляет модуль питания 715G3291-2, либо его аналоги c использованием микросхем TNY277PN (7) , UBA2071AT (24) , NCP1271A и силовых ключей типа K4097 ,.
MainBoard - основная плата (материнская плата) представляет собой модуль 715G3380-3, с применением микросхем MT8222TMMU , и других.
Тюнер TAFT-5710D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T315XW02 VR
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
