Ремонт телевизора PHILIPS 32PF9976

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора PHILIPS 32PF9976, тип панели и применяемые модули. Состав модулей.

PHILIPS
Model: 32PF9976/12

Chassis/Version: FTL2.2E AA

Panel: LC320W01-A6K1

Inverter (backlight): 6632L-0066B

PWM Inverter: LX1688IPW

MOSFET Inverter: FDS6690A

Trans Inverter: SSB LCD32 LPL 2K4 3104 328 37513

Power Supply (PSU): 3104_313_60095 3104 313 60095 3104 328 27462

PWM Power: MC34067P (16)

MOSFET Power: STP15NK50ZFP

MainBoard: 3104_303_38944

IC MainBoard: TDA9321H, SAA4978H, EP1C12F256C8, MSN56V16160F

Тuner: UV1318S/AIH-3

Технические характеристики

LCD TV LED Smart TV 42PFL7486H
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 600 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - опционально
Поддержка HD: 1080p Full HD
Яркость: 450 кд/м2
Контрастность динамическая: 500000:1
Время отклика пикселя: 2 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 28 Вт (2х14 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 15.8 кг
без подставки: 13 кг
Размеры: с подставкой 992x660x254 мм
без подставки 992x586x38 мм
Потребление от сети: 58 Вт
PHILIPS 32PF9976

Общие рекомендации по ремонту TV LCD

Любой ремонт и диагностику телевизора PHILIPS 32PF9976/12, как и других устройств, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Часто по внешним признакам и характеру некоторых повреждений элементов есть возможность сделать предварительные выводы и определить дальнейший алгоритм поиска и локализации неисправности до проведения необходимых замеров и снятия осциллограмм в контрольных точках. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Ремонт модуля питания

Иногда телевизор PHILIPS 32PF9976/12 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания PSU. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа 2K4 3104 328 30012, который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без сами по себе без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера 32 так же может быть причиной пробоя силового ключа преобразователя.
В случаях с использованием в блоке питания Корректора Коэффициента Мощности (ККМ), поиски неисправности могут быть несколько сложнее.

Ремонт инвертора

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Ремонт инвертора 6632L-0066B + XXXXX часто может быть несколько затруднён устройством специальных цепей защиты, которые предназначены отключать его в аварийных случаях в целях противопожарной безопасности при разгерметизации ламп, либо замыканиях или обрывах в высоковольтных цепях и соединениях. Иногда возникает необходимость в целях диагностики блокировать цепи защиты для возможности производить необходимые замеры в контрольных точках схемы.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.



Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Скачать: Service manual and schematic diagram 32PF9976/12 Chassis FTL2.2E AA (Сервис-мануал).

Дополнительно по ремонту MainBoard

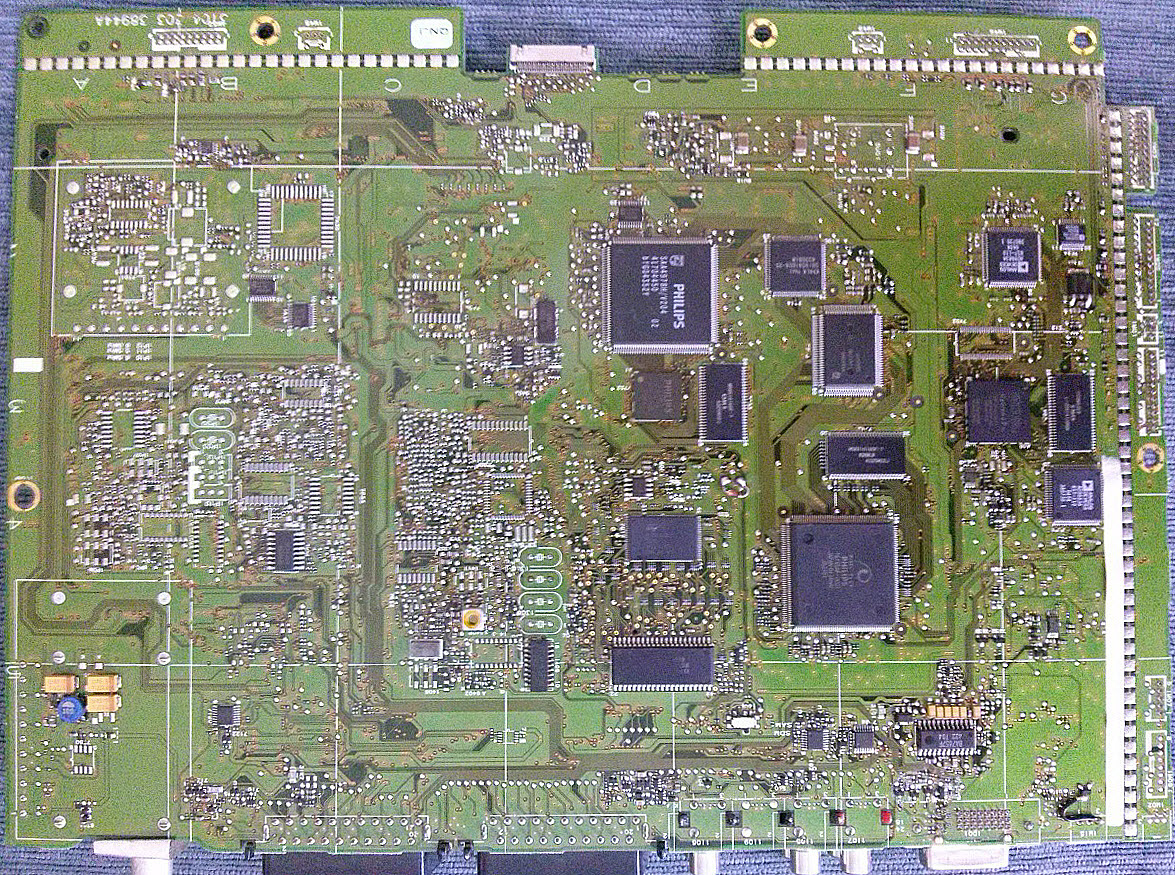

Внешний вид MainBoard 3104_303_38944 показан на рисунке ниже:

3104_303_38944

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PF9976:

Установлена матрица (LCD-панель) LC320W01-A6K1.
Для питания ламп подсветки применяется инвертор 6632L-0066B, управляется ШИМ-контроллером LX1688IPW. В преобразователе инвертора установлен трансформатор SSB LCD32 LPL 2K4 3104 328 37513. В качестве силовых элементов инвертора применяются ключи типа FDS6690A.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PF9976 осуществляет модуль питания 3104_313_60095, либо его аналоги c использованием микросхем MC34067P (16) и силовых ключей типа STP15NK50ZFP.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104_303_38944, с применением микросхем TDA9321H, SAA4978H, EP1C12F256C8, MSN56V16160F и других.
Тюнер UV1318S/AIH-3 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320W01-A6K1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 600:1
Display Colors : 16.7M (8-bit)
Response Time : 8/10 (Tr/Td)
Frequency : 60Hz
Lamp Type : 20 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Данные собраны из записей ремонтников и участников форумов. Возможны опечатки или ошибки.
Будьте внимательны!
Просьба об ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь в любой информации по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
