Ремонт телевизора PHILIPS 32PF9966/10

Техническое описание и состав телевизора PHILIPS 32PF9966/10, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 32PF9966/10
TV LCD 32PF9966 | Год выпуска: 2005
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 600 кд/м2
Контрастность: 6000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 30 Вт (2 х 15 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART x3, RGB, DVI HDCP
Разъём наушников: есть
Вес телевизора:
без подставки: 22 кг
PHILIPS 32PF9966/10

PHILIPS
Model: 32PF9966/10

Chassis/Version: FTL2.4E AA

Panel: LQ315T3LZ23

Lamp backlight: 18 Lamp CCFL

T-CON: T315XW01

Inverter (backlight): DARFON 4H.V1448.129/B1

Power Supply (PSU): 3104_328_36291 , 3104 303 39562

MainBoard: 3104_313_60039 3104 313 60039 - 3104 337 00891

IC MainBoard: TDA9321H, SAA5801H, MSP3411G, TDA7490

Тuner: UV1318ST

Общие рекомендации по ремонту TV LCD LCD

Диагностику неисправности телевизора PHILIPS 32PF9966/10, как и всех других электронных устройств, рекомендуется начинать с внешнего осмотра как внешних, так и внутренних элементов и модулей. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Ремонт модуля питания

В случаях, когда телевизор PHILIPS 32PF9966/10 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, - скорее всего неисправен модуль питания или, что бывает несколько реже, - отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS). При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовой ключ и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Причины пробоя силового ключа обратноходового преобразователя модуля питания могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
Если в модуле питания используется активная схема ККМ (контроль коэффициента мощности), поиск неисправности несколько усложняется.

Ремонт инвертора

Если у телевизора PHILIPS 32PF9966/10 нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
Ремонт инвертора часто может быть несколько затруднён устройством специальных цепей защиты, которые предназначены отключать его в аварийных случаях в целях противопожарной безопасности при разгерметизации ламп, либо замыканиях или обрывах в высоковольтных цепях и соединениях. Иногда возникает необходимость в целях диагностики блокировать цепи защиты для возможности производить необходимые замеры в контрольных точках схемы.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

Помните! Попытки самостоятельного ремонта пользователями телевизора PHILIPS 32PF9966/10 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram 32PF9966/10 Chassis FTL2.4E AA (Сервис-мануал).

Дополнительно по ремонту MainBoard

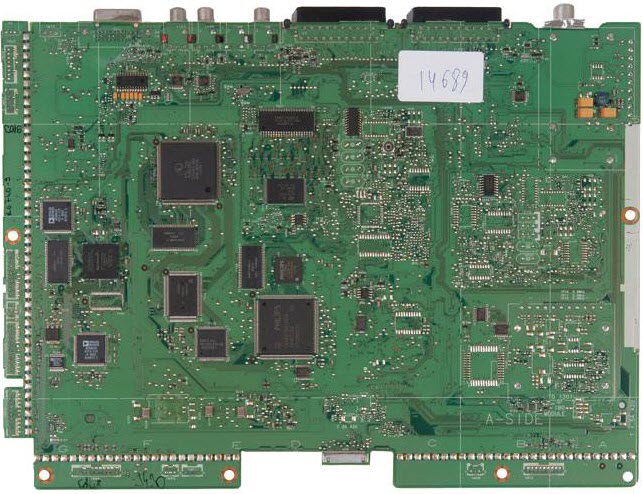

Внешний вид MainBoard 3104_313_60039 показан на рисунке ниже:

3104_313_60039

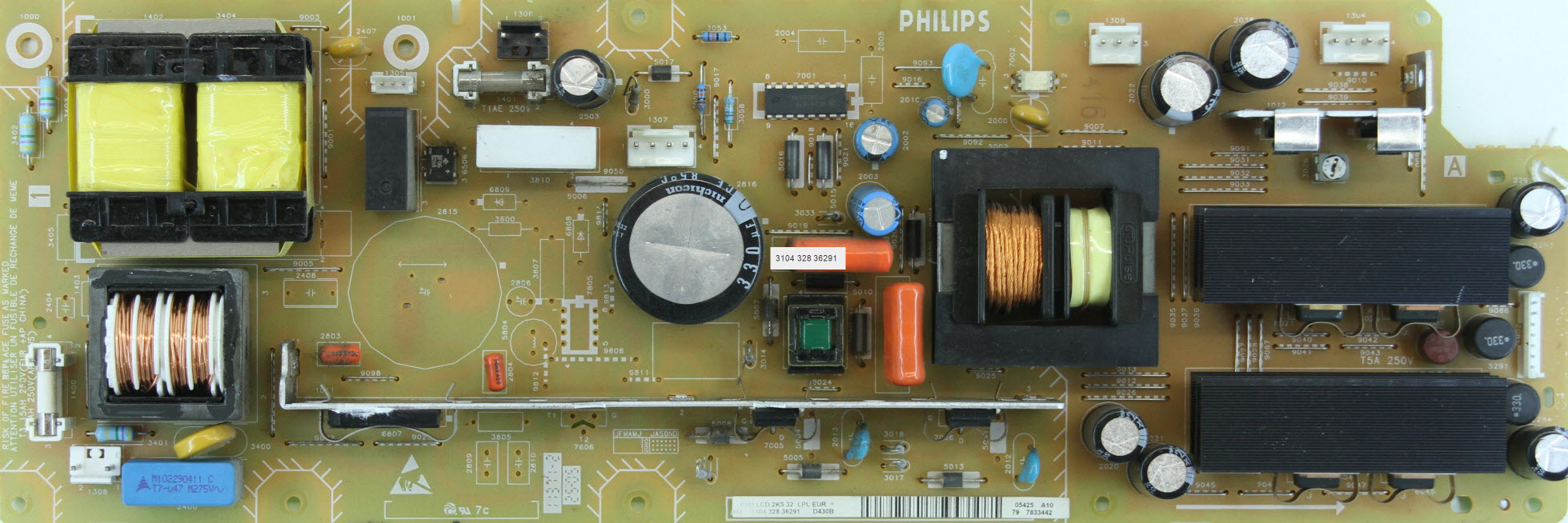

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PF9966:

Установлена матрица (LCD-панель) LQ315T3LZ23.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T315XW01.
Для питания ламп подсветки применяется инвертор DARFON.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PF9966 осуществляет модуль питания 3104_328_36291, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104_313_60039, с применением микросхем TDA9321H, SAA5801H, MSP3411G, TDA7490 и других.
Тюнер UV1318ST обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SHARP
Model : LQ315T3LZ23
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare (Haze 23%), Hard coating (2H), Antireflection
Brightness : 500 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit), CIE1931 73%
Response Time : 12/12 (Tr/Td)
Frequency : 60Hz
Lamp Type : 18 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 37 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
