Ремонт телевизора PHILIPS 32PF9531

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора PHILIPS 32PF9531, тип панели и применяемые модули. Состав модулей.

PHILIPS
Model: 32PF9531/10

Chassis/Version: FJ3.0E LA

Panel: LC320WX2 (SL) (01)

Power Supply (PSU): 3104_313_60924 3104 313 6092.4

MainBoard: 3104_313_60804 3104 313 6080.4

IC MainBoard: PACIFIC3-N3(O), PNX3000HL/N3, PNX2015E/M1E02, T6TE0TBG-0001, PNX8550EH/M2/S1, PACIFIC3-N3(O), ISP1561BM

Тuner: UV1318S/A


Технические характеристики 32PF9531

TV LCD 32PF9531 | Год выпуска: 2006
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 550 кд/м2
Контрастность: 4500:1
Контрастность динамическая: 7000:1
Угол обзора: 176°
Время отклика пикселя: 3 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 30 Вт (2x15Вт)
Акустика: два динамика
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2, USB, коаксиальный
Разъём наушников: есть
Вес телевизора:
без подставки: 18.7 кг
Размеры: с подставкой 935x558x233 мм
без подставки 935x516x120 мм
Потребление от сети: 163 Вт
PHILIPS 32PF9531

Общие рекомендации по ремонту TV LCD

Любой ремонт электронной техники обычно начинается с внимательного внешнего осмотра устройства и диагностики неисправности. При этом следует осмотреть все элементы телевизора PHILIPS 32PF9531/10, как внутренние, так и внешние. Часто по определённым внешним признакам есть возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

Ремонт модуля питания

Если телевизор 32PF9531/10 не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, - есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей PHILIPS. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ на вероятность лавинного или теплового пробоя.
В большинстве случаев, пробой ключа N-Fet преобразователя не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.

Ремонт инвертора

Если у телевизора PHILIPS 32PF9531/10 нет изображения, а звук есть, неисправность следует искать в преобразователе питания ламп подсветки (инверторе). Так же необходимо проверить исправность электролитических конденсаторов фильтра вторичных выпрямителей БП (блока питания) на предмет завышенного ESR.
При ремонте инвертора часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 32PF9531/10 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!


Скачать: Service manual and schematic diagram 32PF9531/10 Chassis FJ3.0E LA (Сервис-мануал).
32PF9531/10, 32PF9631D/10, 32PF9731D/10, 37PF9731/69, 37PF9731D/10, 42PF9641D/10, 42PF9731D/10, 42PF9831/69, 42PF9831D/10.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3104_313_60804 показан на рисунке ниже:

3104_313_60804

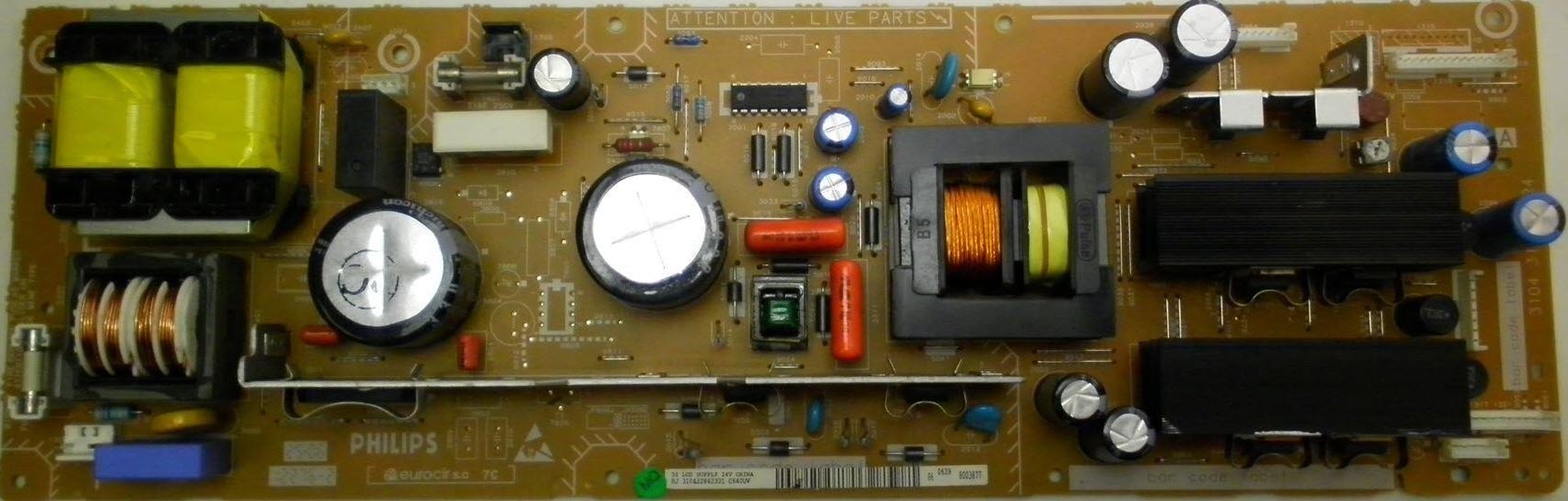

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PF9531:

Установлена матрица (LCD-панель) LC320WX2 (SL) (01).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PF9531 осуществляет модуль питания 3104_313_60924, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104_313_60804, с применением микросхем PACIFIC3-N3(O), PNX3000HL/N3, PNX2015E/M1E02, T6TE0TBG-0001, PNX8550EH/M2/S1, PACIFIC3-N3(O), ISP1561BM и других.
Тюнер UV1318S/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC320WX2-SL01
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 697.68x392.26 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 550 cd/m²
Contrast Ratio : 800:1
Display Colors : 16.7M (8-bit)
Response Time : 8/10 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : HCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Данные о составе телевизоров и некоторая документация, полезная для компонентного ремонта, на этом сайте накапливается из записей мастеров и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Просьба о всяких ляпах, неточностях, ошибках, опечатках, дополнениях сообщать по адресу horeff@mail.ru.
Будем благодарны за помощь и любую информацию по составу LCD, LED, OLED телевизоров!

Желающие участвовать в развитии сайта могут присылать свои наработки - записи по составу, схемы, даташиты, прошивки, фотографии. horeff@mail.ru
Коммерческое использование информации и файлов не планируется.
