Ремонт телевизора PHILIPS 30PF9946/12

Техническое описание и состав телевизора PHILIPS 30PF9946/12, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 30PF9946/12
TV LCD 30PF9946 | Год выпуска: 2004
Диагональ экрана: 30"
Формат экрана: 16:9
Разрешение: 1280x768
Яркость: 450 кд/м2
Контрастность: 350:1
Угол обзора: 176°
Время отклика пикселя: 12 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 10 стр.
Форматы DTV: 480i, 480p
Звук стерео: есть
Мощность звука: 40 Вт (2 х 20 Вт)
Акустика: два динамика
Интерфейс: SCART x2, RGB, VGA
Вес телевизора: с подставкой: 20 кг
без подставки: 18 кг
Размеры: с подставкой 900x560x200 мм
PHILIPS 30PF9946/12

PHILIPS
Model: 30PF9946/12

Chassis/Version: LC4.6E AA

Panel: T296XW01

Inverter (backlight): V144-301 E206453

PWM Inverter: OZ960G(20н)пл LM393(8н)пл

MOSFET Inverter: FDS8958A (8 pin). DK QP.

Trans Inverter: 4006A422094 690 ohm

Power Supply (PSU): 3104_303_38755 3104 303 38755 // 3104 328 30802

PWM Power: LM393(8н)пл

MainBoard: 3139_123_58382 3139 123 5838.2 WK420.2 3104 328 32746

IC MainBoard: TDA15021H , K4D26323BF-0C50 , gm1501

Тuner: UV1318S/A I H-3 3139 147 19801A

Control: RC4333/01

PHILIPS
Model: 30PF9946/12

Chassis/Version: LC4.6E AA

Panel: T296XW01

Inverter (backlight): V144-301 E206453

PWM Inverter: OZ960G(20н)пл

MOSFET Inverter: FDS8958A (8 pin). DK QP.

Power Supply (PSU): 3104_303_38755 3104 303 38755

PWM Power: LM393(8н)пл

MainBoard: 3139_123_58382 3139 123 5838.2

IC MainBoard: TDA15021H , K4D26323BF-0C50 , gm1501

Тuner: UV1318S/A

Общие рекомендации по ремонту TV LCD LCD

Ремонт всех электронных устройств, том числе и телевизора PHILIPS 30PF9946/12, целесообразно начинать с внешнего осмотра его внешних и внутренних элементов. Следует обратить внимание так же на состояние корпусных элементов, разъёмов, шнуров, шлейфов и кнопок. Специфичные внешние повреждения элементов иногда могут подсказать дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений и снятия осциллограмм. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

Ремонт модуля питания

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей PHILIPS и случается гораздо реже. Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя и ключевой транзистор .
Силовые ключи в обратноходовых преобразователях выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора LM393(8н)пл, которую проверить можно лишь заменой на новую или заведомо исправную.
В случаях с использованием в блоке питания Корректора Коэффициента Мощности (ККМ), поиски неисправности могут быть несколько сложнее.

Ремонт инвертора

Иногда у телевизора PHILIPS 30PF9946/12 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

Владельцам телевизора 30PF9946/12 рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!


Скачать: Service manual and schematic diagram 30PF9946/12 Chassis LC4.6E AA (Сервис-мануал).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3139_123_58382 показан на рисунке ниже:

3139_123_58382

3139_123_58382 может применяться в телевизорах:

PHILIPS 30PF9946/12 (Panel T296XW01), PHILIPS 30PF9946/12 (Panel T296XW01).

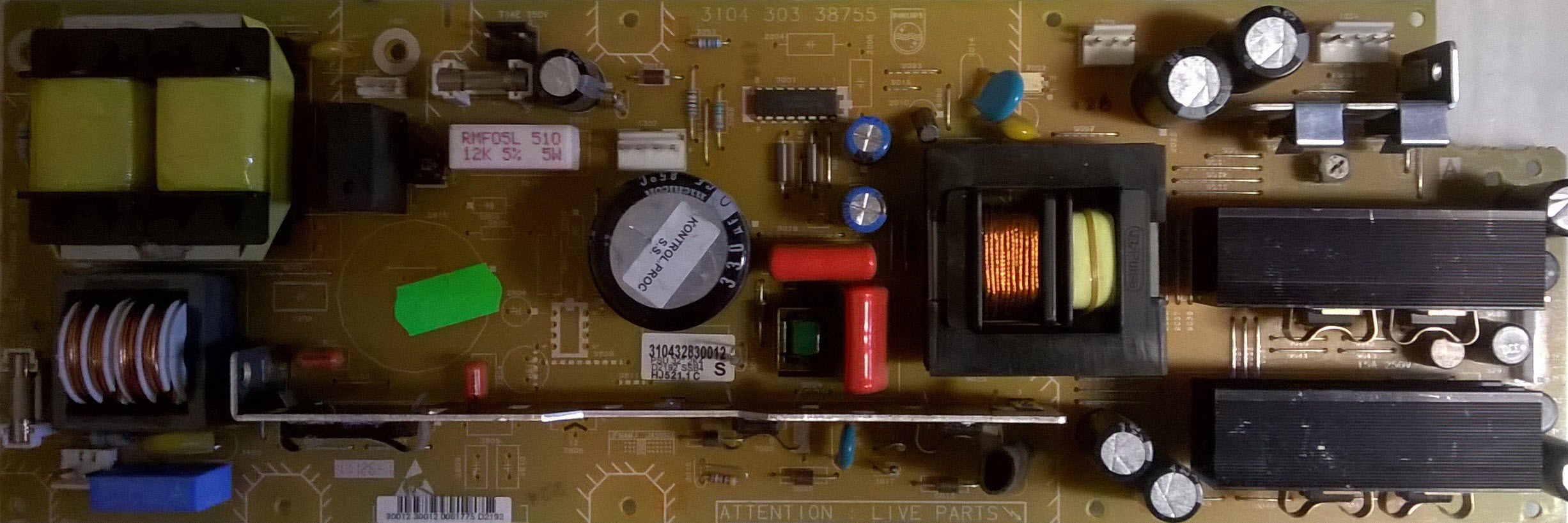

Внешний вид блока питания

Основные особенности устройства PHILIPS 30PF9946:

Установлена матрица (LCD-панель) T296XW01.
Для питания ламп подсветки применяется инвертор V144-301, управляется ШИМ-контроллером OZ960G(20н)пл. В качестве силовых элементов инвертора применяются ключи типа FDS8958A (8 pin). DK QP..
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 30PF9946 осуществляет модуль питания 3104_303_38755, либо его аналоги c использованием микросхем LM393(8н)пл.
MainBoard - основная плата (материнская плата) представляет собой модуль 3139_123_58382, с применением микросхем TDA15021H , K4D26323BF-0C50 , gm1501 и других.
Тюнер UV1318S/A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T296XW01 V3
Type : a-Si TFT-LCD, Panel
Diagonal size : 29.5 inch
Resolution : 1280x768, WXGA
Display Mode : AMVA, Normally Black, Transmissive
Active Area : 643.2x385.92 mm
Surface : Hard coating (2H), Antireflection
Brightness : 600 cd/m²
Contrast Ratio : 750:1
Display Colors : 16.7M (8-bit)
Response Time : 14/5 (Tr/Td)
Frequency : 60Hz
Lamp Type : CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 20 pins
Voltage : 12.0V
