Ремонт телевизора PHILIPS 26PF9531/10

Техническое описание и состав телевизора PHILIPS 26PF9531/10, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 26PF9531/10
TV LCD 26PF9531 | Год выпуска: 2006
Диагональ экрана: 26" (66 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность динамическая: 3500:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, компонентный, SCART x2, RGB, HDMI x2, USB, коаксиальный
Разъём наушников: есть
Вес телевизора:
без подставки: 16 кг
Размеры: с подставкой 698x540x246 мм
без подставки 698x495x104 мм
PHILIPS 26PF9531/10

PHILIPS
Model: 26PF9531/10

Chassis/Version: BJ3.0E LA

Panel: LC260WX2 SL B2

Inverter (backlight): 6632L-0223F 0224F

Power Supply (PSU): 3104_313_61463

PWM Power: TEA1533AT (2шт)

MOSFET Power: STP6NK60

MainBoard: 3104_313_60735

IC MainBoard: K4D551638H-LC50, PNX3000HL, ISP1561BM, K96561

Тuner: UV1318S/A I H-3

PHILIPS
Model: 26PF9531/10

Chassis/Version: BJ3.0E LA

Panel: LC260WX2-SLB2 (SLA1)

T-CON: 6870C-0062A LC260WX2-SLA1 TPS6516D

Power Supply (PSU): 3104_313_61463

MainBoard: 3104_313_60735

IC MainBoard: K4D551638H-LC50, PNX3000HL, ISP1561BM, K96561

Тuner: UV1318S/A I H-3

Общие рекомендации по ремонту TV LCD LCD

Диагностику неисправности телевизора PHILIPS 26PF9531/10, как и всех других электронных устройств, рекомендуется начинать с внешнего осмотра как внешних, так и внутренних элементов и модулей. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

Ремонт модуля питания

Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, что характерно для определённых моделей PHILIPS и случается гораздо реже. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ на вероятность лавинного или теплового пробоя.
Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
В случаях с использованием в блоке питания Корректора Коэффициента Мощности (ККМ), поиски неисправности могут быть несколько сложнее.

Ремонт инвертора

В тех случаях, когда у телевизора PHILIPS 26PF9531/10 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.
Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

Ремонт Main Board

На материнской плате BJ A STEP EU 4349, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов или преобразователей питания микросхем и, при необходимости, обновить ПО (программное обеспечение).

Внимание! Пользователям и владельцам телевизоров 26PF9531/10, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Скачать: Service manual and schematic diagram 26PF9531/10 Chassis BJ3.0E LA (Сервис-мануал).
26PF9531/10, 26PF9631D/10, 32PF9541/10, 32PF9551/10, 32PF9631D/79, 32PF9641D/10, 32PF9968/10, 37PF7641D/10, 37PF9631D/10, 37PF9631D/79, 37PF9641D/10.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 3104_313_60735 показан на рисунке ниже:

3104_313_60735

3104_313_60735 может применяться в телевизорах:

PHILIPS 26PF9531/10 (Panel LC260WX2 SL B2), PHILIPS 26PF9531/10 (Panel LC260WX2-SLB2 (SLA1)), PHILIPS 32PF9541/10 (Panel LC320W01-SL06 code 046), PHILIPS 32PFL7332/10 (Panel V315B1-L05 Rev.C1), PHILIPS 32PFL7572D/12 (Panel LC320W01-SLB1 116), PHILIPS 32PFL7582D/10 (Panel LC320W01 (SL)(06) code 046), PHILIPS 37PFL7562D/10 (Panel T370XW02 V05), PHILIPS 37PFL7332/10 (Panel LC370WX1 (SL)(B1)).

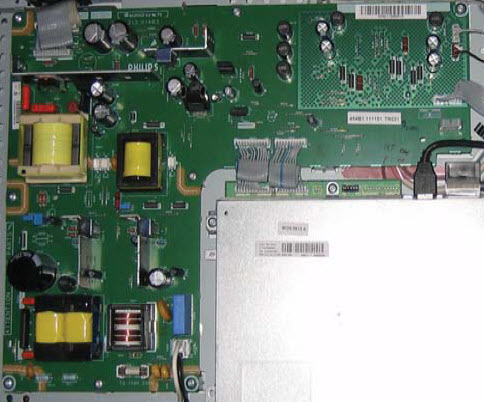

Внешний вид блока питания

Основные особенности устройства PHILIPS 26PF9531:

Установлена матрица (LCD-панель) LC260WX2-SLB2 (SLA1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0062A.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 26PF9531 осуществляет модуль питания 3104_313_61463, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль 3104_313_60735, с применением микросхем K4D551638H-LC50, PNX3000HL, ISP1561BM, K96561 и других.
Тюнер UV1318S/A I H-3 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC260WX2-SLB2
Type : a-Si TFT-LCD, Panel
Diagonal size : 26.0 inch
Resolution : 1366x768, WXGA
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 575.769x323.712 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 700:1
Display Colors : 16.7M (8-bit)
Response Time : 9/9 (Tr/Td); 8 (G to G)
Frequency : 60Hz
Lamp Type : 17 pcs EEFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
