Ремонт телевизора PHILIPS 15PF4121/58

Техническое описание и состав телевизора PHILIPS 15PF4121/58, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PHILIPS 15PF4121/58
TV LCD 15PF4121 | Год выпуска: 2006
Диагональ экрана: 15"
Формат экрана: 4:3
Разрешение: 1024x768
Яркость: 450 кд/м2
Контрастность: 500:1
Угол обзора: 130°
Время отклика пикселя: 16 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 10 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 4 Вт (2x2Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, SCART, RGB, DVI HDCP
Разъём наушников: есть
Вес телевизора:
без подставки: 5.1 кг
Размеры: с подставкой 472x348x153 мм
без подставки 472x308x77 мм
Потребление от сети: 42 Вт
PHILIPS 15PF4121/58

PHILIPS
Model: 15PF4121/58

Chassis/Version: LC4.1E AB

Panel: LC150X02 (TL)(01)

Lamp backlight: 4 Lamp CCFL

Inverter (backlight): DAC-12M018 B1F 3139 128 77302 LIPS

PWM Inverter: OZ960GN (20)

MOSFET Inverter: AC P605 (8)

Trans Inverter: 2804701300 DCGM F 0645A

Power Supply (PSU): DAC-12M018 B1F 3139 128 77302

PWM Power: SG6841SZ

MOSFET Power: MBRF10200-диод. MBRF20H200CT

MainBoard: 3139_123_60192 3139 123 60192 WK534.3

IC MainBoard: gm5221H-LF , LD1086-18 , SM530 1BS ,

Тuner: UV1318S/A I H-3

Общие рекомендации по ремонту TV LCD LCD

Ремонт телевизора PHILIPS 15PF4121/58 следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

Неисправности модуля питания DAC-12M018 B1F 3139 128 77302 могут выражаться по разному, например, PHILIPS 15PF4121 не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и транзисторы MBRF10200-диод. MBRF20H200CT, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Пробой силового ключа импульсного преобразователя чаще бывает спровоцирован другими элементами, например, в цепях стабилизации или управления этим ключом, а так же демпферными элементами в его стоке и обмотке ТПИ.

Если у PHILIPS 15PF4121 нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. При диагностике неисправности инвертора с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.

На материнской плате 3139_123_60192 3139 123 60192, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - gm5221H-LF , LD1086-18 , SM530 1BS ,. Неисправные компоненты следует заменить.
Перед заменой тюнера UV1318S/A I H-3, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Внимание! Пользователям и владельцам телевизоров 15PF4121, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Скачать: Service manual and schematic diagram 15PF4121/58 Chassis LC4.1E AB (Сервис-мануал).

Дополнительно по ремонту MainBoard

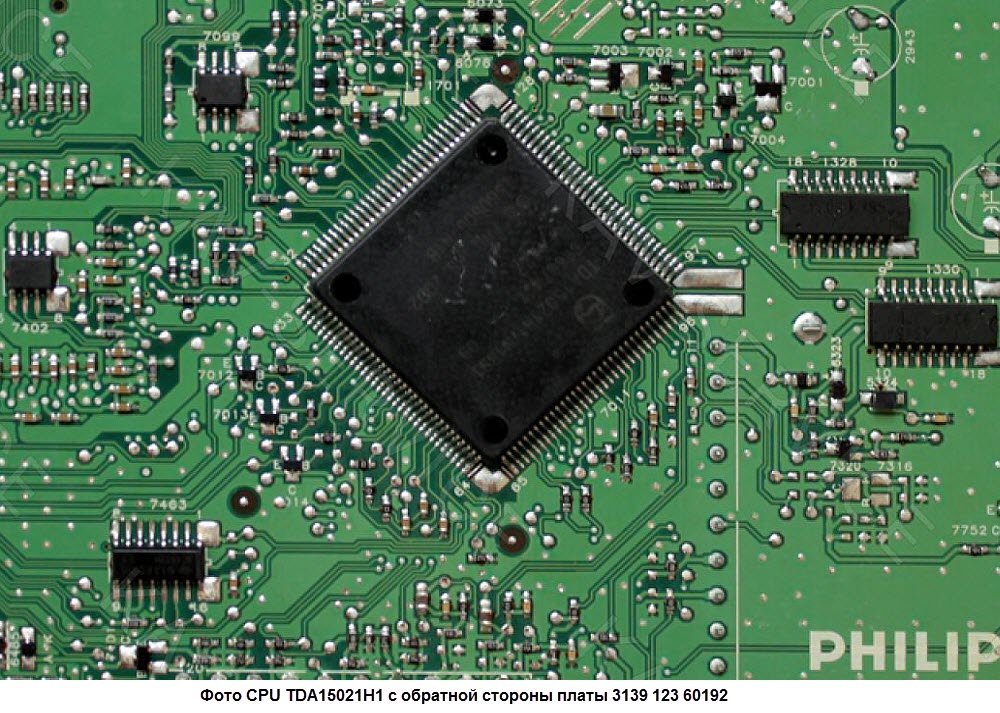

Внешний вид MainBoard 3139_123_60192 показан на рисунке ниже:

3139_123_60192

3139_123_60192 может применяться в телевизорах:

PHILIPS 20PF4110S/58 (Panel LC201V02 (SD)(B1)), PHILIPS 15PF4121/58 (Panel LC150X02 (TL)(01)), PHILIPS 15PF5120/58 (Panel LC150X02), PHILIPS 15PF5121/58 (Panel IDM69E1S51718 Rev:01 QD15XL16 ), PHILIPS 15PF5121/58 (Panel T150XG01 V.3), PHILIPS 20HF5474/10 (Panel LC201V02 (SD)(D1)), PHILIPS 20PF4121/58 (Panel LC201V02 (SD)(B1)), PHILIPS 20PF5120/58 (Panel A201SN02 V4), PHILIPS 20PF5320/58 (Panel LC200WX1 (SL)(01)), PHILIPS 20PFL4101S/60 (Panel LC201V02 SD B1), PHILIPS 20PFL4102S/60 (Panel LC201V02 (SD)(D1)), PHILIPS 20PFL4102S/60 (Panel LC201V02 (CD)(B1)), PHILIPS 20PFL4112S/60 (Panel LC201V02 (SD)(B1)), PHILIPS 20PFL4112S/60 (Panel LC201V02 SD D1), PHILIPS 20PFL4122/58 (Panel A201SN02 V.5), PHILIPS 20PFL5122/58 (Panel A201SN02 V.5), PHILIPS 23PFL5322/58 (Panel T230XW01 V.3), PHILIPS 23PF4321/58 (Panel T230XW01 V.2).

Внешний вид блока питания

Основные особенности устройства PHILIPS 15PF4121:

Установлена матрица (LCD-панель) LC150X02 (TL)(01).
Для питания ламп подсветки применяется инвертор DAC-12M018, управляется ШИМ-контроллером OZ960GN (20). В преобразователе инвертора установлен трансформатор 2804701300 DCGM F 0645A. В качестве силовых элементов инвертора применяются ключи типа AC P605 (8).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 15PF4121 осуществляет модуль питания DAC-12M018, либо его аналоги c использованием микросхем SG6841SZ и силовых ключей типа MBRF10200-диод. MBRF20H200CT.
MainBoard - основная плата (материнская плата) представляет собой модуль 3139_123_60192, с применением микросхем gm5221H-LF , LD1086-18 , SM530 1BS , и других.
Тюнер UV1318S/A I H-3 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG.Philips LCD
Model : LC150X02-TL01
Type : a-Si TFT-LCD, Panel
Diagonal size : 15.0 inch
Resolution : 1024x768, XGA
Display Mode : TN, Normally White, Transmissive
Active Area : 304.128x228.096 mm
Surface : Antiglare (Haze 13%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 500:1
Display Colors : 16.2M (6-bit + FRC)
Response Time : 5/11 (Tr/Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 20 pins
Voltage : 5.0V
