Ремонт телевизора MYSTERY MTV-5031LTA2

Техническое описание и состав телевизора MYSTERY MTV-5031LTA2, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
MYSTERY MTV-5031LTA2
Smart TV MTV-5031LTA2 | Год выпуска: 2014
Диагональ экрана: 50" (127 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность динамическая: 5000:1
Угол обзора: 176°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 300
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n
Разъём наушников: есть
MYSTERY MTV-5031LTA2

MYSTERY LED
Model: MTV-5031LTA2

Chassis/Version: MSA6284-ZC01-01

Panel: V500HJ1-PE8

LED driver (backlight): integrated into PSU

PWM LED driver: OB3354QP

Power Supply (PSU): TV5001-ZC02-01

PWM Power: OB2273, FAN7930, OB2263

MOSFET Power: SMK0870, MDF13N50

MainBoard: MSA6284-ZC01-01

IC MainBoard: CPU: MSD6A628VXM, EMMC: THGBMFG6C1LBAIL, DRAM: K4B4G16460

Тuner: MSB102KT

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- MYSTERY MTV-5031LTA2 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания TV5001-ZC02-01. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (SMK0870, MDF13N50) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) OB2273, FAN7930, OB2263, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы MSA6284-ZC01-01 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MSD6A628VXM, EMMC: THGBMFG6C1LBAIL, DRAM: K4B4G16460 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Прежде чем менять тюнер MSB102KT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание владельцам телевизоров! Попытки самостоятельного ремонта MYSTERY MTV-5031LTA2 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!


Прошивка NAND FLASH MYSTERY MTV-5031LTA2, Main: MSA6284-ZC01-01, Panel: V500HJ1-PE8 CRC: 205FDF2D(1056 Mbit), 934513D5(270.50018310547 Mbit!!).

Схема блока питания TV5001-ZC02-01 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard MSA6284-ZC01-01 показан на рисунке ниже:

MSA6284-ZC01-01

MSA6284-ZC01-01 может применяться в телевизорах:

MYSTERY MTV-4331LTA2 (Panel FullHD_CMO216_H1L01), TELEFUNKEN TF-LED48S39T2S (Panel LCS480HN08-8).

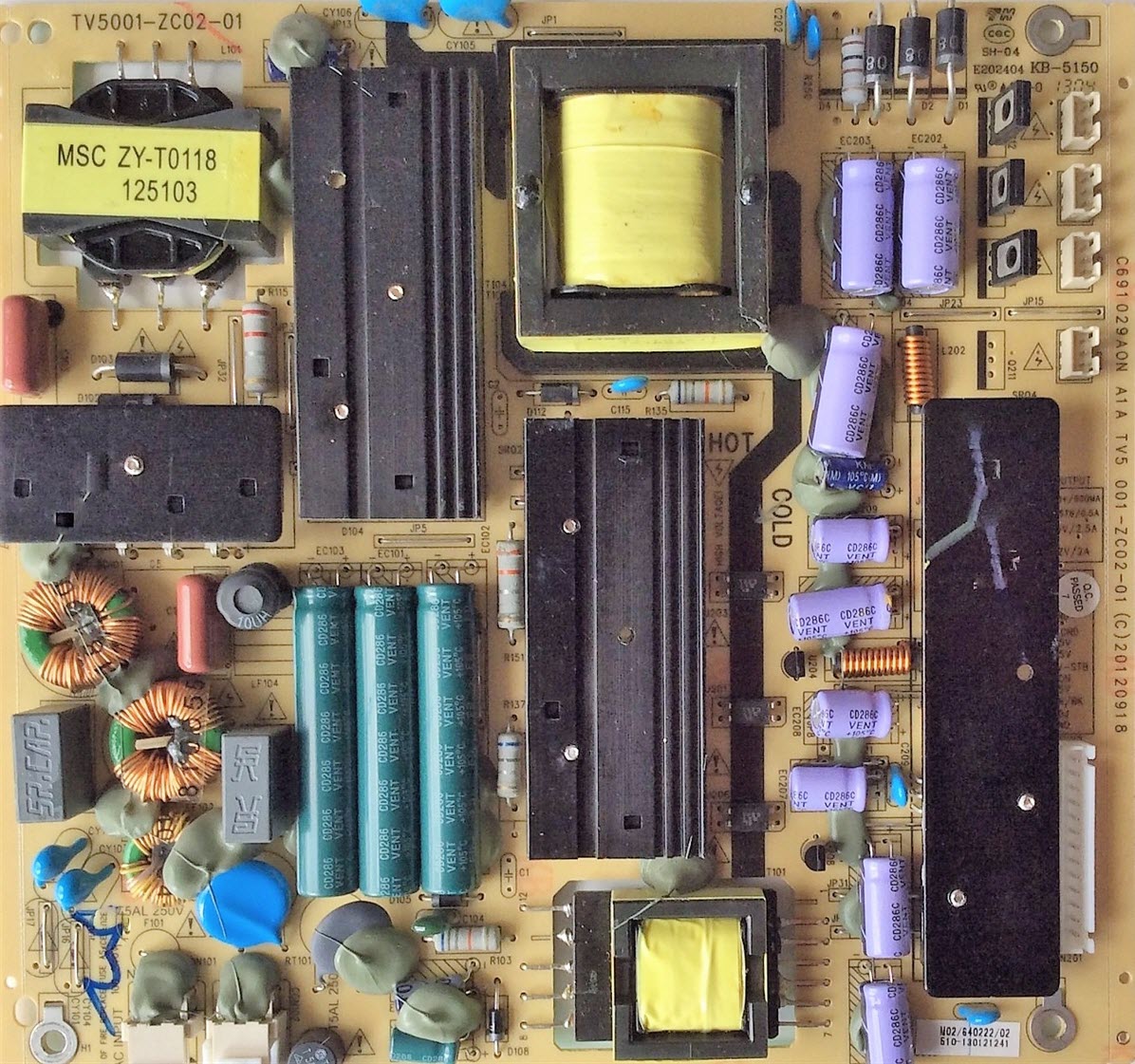

Внешний вид блока питания

Основные особенности устройства MYSTERY MTV-5031LTA2:

Установлена матрица (LED-панель) V500HJ1-PE8.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3354QP.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-5031LTA2 осуществляет модуль питания TV5001-ZC02-01, либо его аналоги c использованием микросхем OB2273, FAN7930, OB2263 и силовых ключей типа SMK0870, MDF13N50.
MainBoard - основная плата (материнская плата) представляет собой модуль MSA6284-ZC01-01, с применением микросхем CPU: MSD6A628VXM, EMMC: THGBMFG6C1LBAIL, DRAM: K4B4G16460 и других.
Тюнер MSB102KT обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
