Ремонт телевизора MYSTERY MTV-4225LT2

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора MYSTERY MTV-4225LT2, тип панели и применяемые модули. Состав модулей.

MYSTERY LED
Model: MTV-4225LT2

Chassis/Version: MT31LB / V2N08

Panel: LVF420CMOT - E18.V1

LED backlight: TCL-462C750(B3310)-6EA-L

T-CON: V420HJ2-P01 REV.C2

LED driver (backlight): 40-R32E42-DRD1XG

PWM LED driver: OB3362PR

Power Supply (PSU): 40-E081C5-PWI1XG

PWM Power: OB2273A

MOSFET Power: 13A650

MainBoard: 40-T31TOT-MAB2HG

IC MainBoard: Spi Flash: Winbond 25Q64FVSIG

Тuner: RF221ZN V4D17AA


Технические характеристики MTV-4225LT2

LCD TV LED MTV-4225LT2
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность: 4000:1
Угол обзора: 170°
Время отклика пикселя: 8.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Количество каналов: 455
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2x8 Вт)
Акустика: два динамика
Интерфейс: компонентный, VGA, HDMI x2, USB
Разъём наушников: есть
MYSTERY MTV-4225LT2

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор MYSTERY MTV-4225LT2 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передний панели

Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания 40-E081C5-PWI1XG. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (13A650) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры OB2273A , при остутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы 40-T31TOT-MAB2HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов Spi Flash: Winbond 25Q64FVSIG требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Неисправность тюнера RF221ZN V4D17AA устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Владельцам телевизора MTV-4225LT2 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Прошивка SPI FLASH MYSTERY MTV-4225LT2, Main: 40-T31TOT-MAB2HG, Panel: LVF420CMOT - E18.V1

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 40-T31TOT-MAB2HG показан на рисунке ниже:

40-T31TOT-MAB2HG

40-T31TOT-MAB2HG может применяться в телевизорах:

ERISSON 32LET40 (Panel LVW320CSOT E45 V11 T8-32T3510-LPM8), ERISSON 28LET40 (Panel LVW280CSOT E19 V2), FUSION FLTV-24T25 (Panel LVW240CMOT E12 V6), MYSTERY MTV-3227LT2 (Panel LVW320CSOT E45 V11 720p HD 1366x768), MYSTERY MTV-4225LT2 (Panel LVF420CMOT - E18.V1), SUPRA STV-LC32T662WL (Panel LWV320CSOT E45 V16 (T8-32T3520-LPM10)).

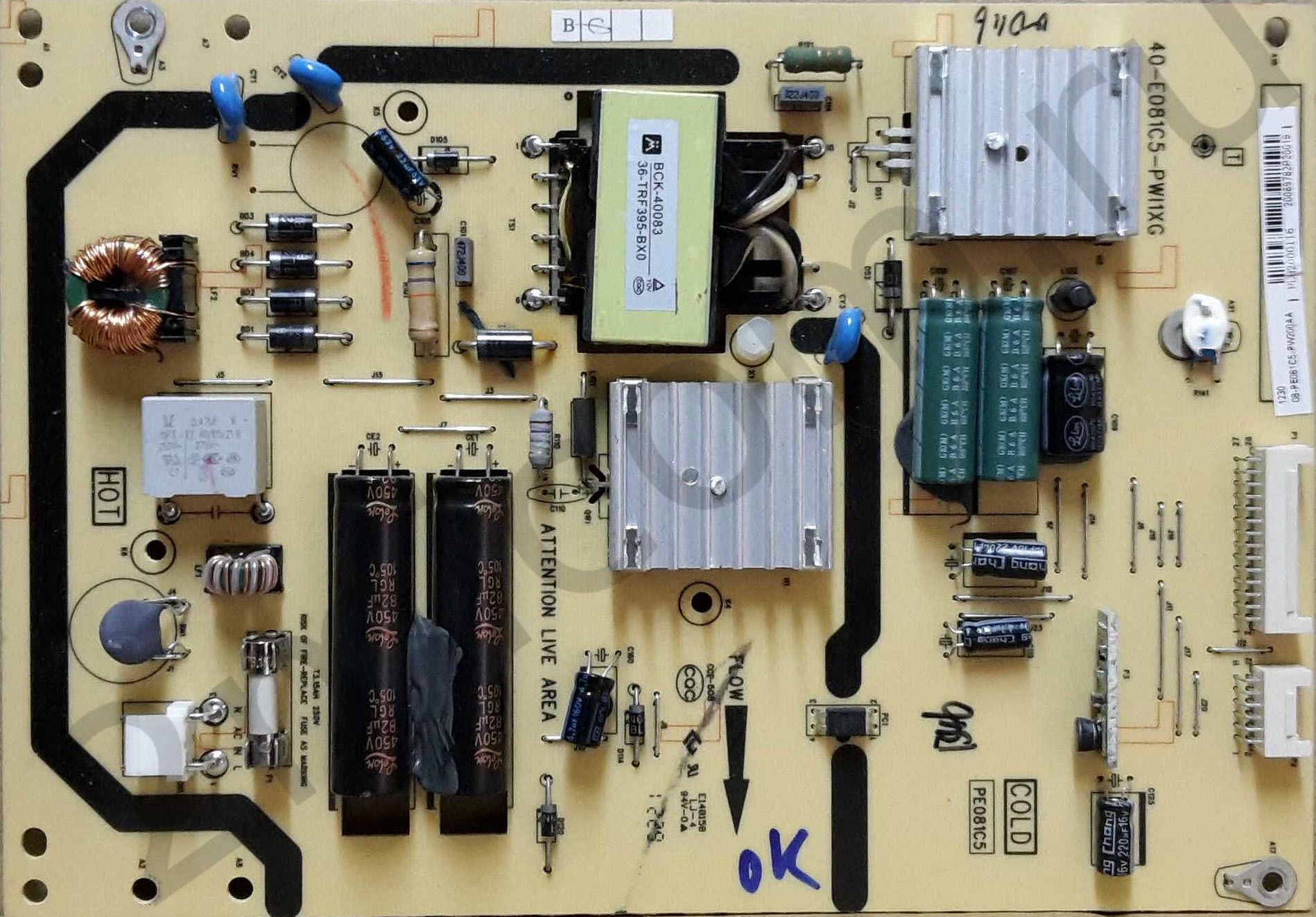

Внешний вид блока питания

Основные особенности устройства MYSTERY MTV-4225LT2:

Установлена матрица (LED-панель) LVF420CMOT - E18.V1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V420HJ2-P01.
Для питания светодиодов подсветки применяется LED-драйвер 40-R32E42-DRD1XG, управляется ШИМ-контроллером OB3362PR.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-4225LT2 осуществляет модуль питания 40-E081C5-PWI1XG, либо его аналоги c использованием микросхем OB2273A и силовых ключей типа 13A650.
MainBoard - основная плата (материнская плата) представляет собой модуль 40-T31TOT-MAB2HG, с применением микросхем Spi Flash: Winbond 25Q64FVSIG и других.
Тюнер RF221ZN V4D17AA обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
