Ремонт телевизора MYSTERY MTV-3212W

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора MYSTERY MTV-3212W, тип панели и применяемые модули. Состав модулей.

MYSTERY
Model: MTV-3212W

Chassis/Version: V1L12

Panel: LVW320CSOT C1

T-CON: ST3151A04-1

Inverter (backlight): integrated into PSU

PWM Inverter: MP1006

MOSFET Inverter: FQPF5N60C

Power Supply (PSU): PL3202A

PWM Power: FAN7930 (PFC), LD7536

MOSFET Power: 12A50D, 6A60D

MainBoard: 40-OMS82D-MAD2LG

IC MainBoard: Spi Flash: W25Q32BV, Sound: MSH9010-LF

Тuner: XF-3SA

Control: IR: 40-L32R28-IRB2XG


Технические характеристики MTV-3212W

TV LCD MTV-3212W
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность: 4000:1
Угол обзора: 178°
Время отклика пикселя: 6.5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI, USB
Потребление от сети: 80 Вт
MYSTERY MTV-3212W

Общие рекомендации по ремонту TV LCD

Возможные неисправности

- Телевизор MYSTERY MTV-3212W не включается, не реагирует на пульт и кнопки панели управления, не мигает никакими индикаторами.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания PL3202A. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (12A50D, 6A60d) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) FAN7930 (PFC), LD7536. Проверяется только заменой на заведомо исправный.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностика материнской платы 40-OMS82D-MAD2LG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - Spi Flash: W25Q32BV, Sound: MSH9010-LF и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Прежде чем менять тюнер XF-3SA, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание! Пользователям и владельцам телевизоров MTV-3212W, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Схема блока питания PL3202A Power supply.

Прошивка SPI FLASH MYSTERY MTV-3212W V1L12, Main: 40-OMS82D-MAD2LG, Panel: LVW320CSOT C1

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 40-OMS82D-MAD2LG показан на рисунке ниже:

40-OMS82D-MAD2LG

40-OMS82D-MAD2LG может применяться в телевизорах:

MYSTERY MTV-2419LW (Panel LC230EUE (SE)(A1) ), MYSTERY MTV-3212W (Panel LVW320CSOT C1).

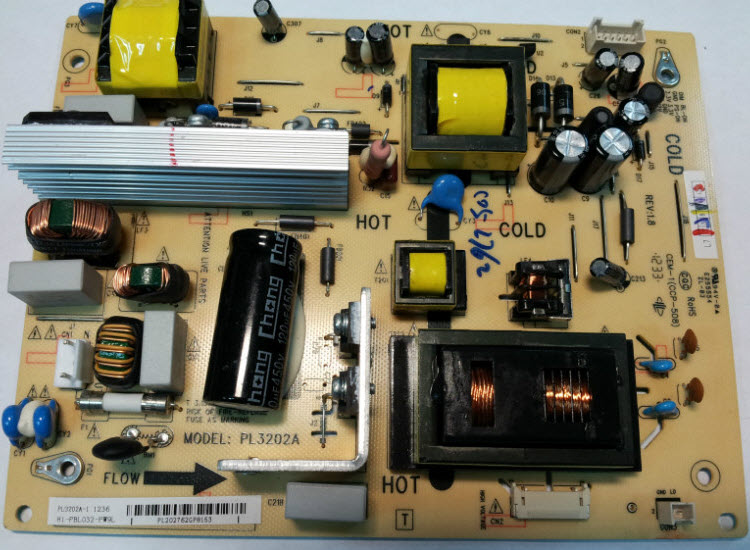

Внешний вид блока питания

Основные особенности устройства MYSTERY MTV-3212W:

Установлена матрица (LCD-панель) LVW320CSOT C1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) ST3151A04-1.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MP1006. В качестве силовых элементов инвертора применяются ключи типа FQPF5N60C.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-3212W осуществляет модуль питания PL3202A, либо его аналоги c использованием микросхем FAN7930 (PFC), LD7536 и силовых ключей типа 12A50D, 6A60D.
MainBoard - основная плата (материнская плата) представляет собой модуль 40-OMS82D-MAD2LG, с применением микросхем Spi Flash: W25Q32BV, Sound: MSH9010-LF и других.
Тюнер XF-3SA обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация о составе телевизоров на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
