Ремонт телевизора MYSTERY MTV-2425LW

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора MYSTERY MTV-2425LW, тип панели и применяемые модули. Состав модулей.

MYSTERY LED
Model: MTV-2425LW

Chassis/Version: MS82D

Panel: LC230EUE (SE)(A1)

LED backlight: SML230A24 116722

LED driver (backlight): integrated into PSU

PWM LED driver: OZ9976

Power Supply (PSU): PLE50P PLE50P-2E 81-PBE024-PW6

PWM Power: FAN7930C, OB2283B

MOSFET Power: TK12A50D

MainBoard: 40-0MS82D-MAD2LG

IC MainBoard: CPU: MST6M182VG-LF-Z1, SPI Flash: 25Q32, Audio: STA380BW

Тuner: XF-3SA

Control: IR: 40-23F338-IRB1XG


Технические характеристики MTV-2425LW

LCD TV LED MTV-2425LW
Диагональ экрана: 24" (61 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Яркость: 250 кд/м2
Контрастность: 1000:1
Угол обзора: 170°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 200
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI, USB
Потребление от сети: 30 Вт
MYSTERY MTV-2425LW

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор MYSTERY MTV-2425LW не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания PLE50P. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TK12A50D) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) FAN7930C, OB2283B обычно проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Нередко в таких случаях отсутствует подсветка LED-панели. Причина может быть как в питании светодиов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы 40-0MS82D-MAD2LG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MST6M182VG-LF-Z1, SPI Flash: 25Q32, Audio: STA380BW и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера XF-3SA и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Следует помнить! Попытки самостоятельного ремонта телевизора MYSTERY MTV-2425LW, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Прошивка SPI FLASH MYSTERY MTV-2425LW MS82D, Main: 40-0MS82D-MAD2LG, Panel: LC230EUE (SE)(A1)

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 40-0MS82D-MAD2LG показан на рисунке ниже:

40-0MS82D-MAD2LG

40-0MS82D-MAD2LG может применяться в телевизорах:

MYSTERY MTV-3012W (Panel V290BJ1-L01 Rev.C1 ), TCL 29T2100 (Panel V290BJ1-LE1 Rev.C1), TCL 29B340 (Panel V290BJ1-L01).

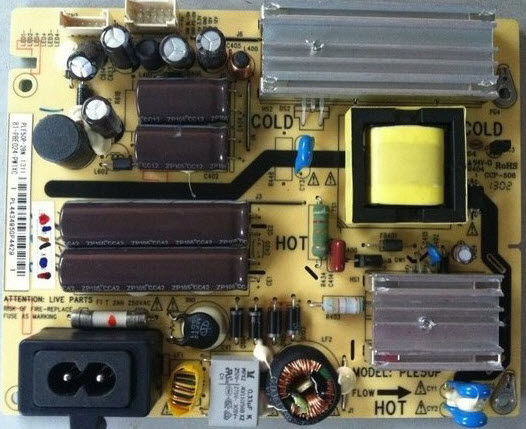

Внешний вид блока питания

Основные особенности устройства MYSTERY MTV-2425LW:

Установлена матрица (LED-панель) LC230EUE (SE)(A1).
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OZ9976.
Формирование необходимых питающих напряжений для всех узлов телевизора MYSTERY MTV-2425LW осуществляет модуль питания PLE50P, либо его аналоги c использованием микросхем FAN7930C, OB2283B и силовых ключей типа TK12A50D.
MainBoard - основная плата (материнская плата) представляет собой модуль 40-0MS82D-MAD2LG, с применением микросхем CPU: MST6M182VG-LF-Z1, SPI Flash: 25Q32, Audio: STA380BW и других.
Тюнер XF-3SA обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC230EUE-SEA1
Type : a-Si TFT-LCD, Panel
Diagonal size : 23.0 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 509.184x286.416 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 250 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC)
Response Time : 5 (G to G)
Frequency : 60Hz
Lamp Type : 17S2P WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
