Ремонт телевизора LG 47LM669

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора LG 47LM669, тип панели и применяемые модули. Состав модулей.

LG LED
Model: 47LM669

Chassis/Version: LD22E

Panel: LC470EUG (PE)(F2)

LED driver (backlight): integrated into PSU; 67.2V 780mA

PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP

MOSFET LED driver: STF19NF20, PHT4NQ10LT *6

Power Supply (PSU): EAX64744201 (1.5) - EAY62608902, LGP4247L-12LPB-3P

PWM Power: L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby), AP3843

MOSFET Power: STF13NM60N *2, STF10NM60N *2

MainBoard: EAX64307906 (1.0)

IC MainBoard: LGE2112, H26M21001ECR ,H5TQ2G63DFR-PBC, AT24C256C

Тuner: TDSN-G351D EBL61080002


Технические характеристики 47LM669T

Smart TV 3D 47LM669T
Диагональ экрана: 47" (119 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 400 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Размеры: C подставкой 1063x692x269 мм
Без подставки 1063x628x33 мм
LG 47LM669

Общие рекомендации по ремонту TV LCD LED

При полном отсутствии каких-либо признаков работоспособности, когда LG 47LM669M не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания EAX64744201 (1.5) телевизора. После проверки сетевого предохранителя и силовых элементов первичной цепи БП, следует так же проверить отсутствие короткого замыкания в нагрузках вторичных выпрямителей.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер A6059H, FAN7930BG, AP3843CM, L6599AD, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Иногда у телевизора LG 47LM669M отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера - преобразователя питания светодиодов подсветки панели LC470EUG (PE)(F2), либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

На материнской плате EAX64307906 (1.0), в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение).
В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - LGE2112, H26M21001ECR ,H5TQ2G63DFR-PBC, AT24C256C на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Перед заменой тюнера TDSN-G351D EBL61080002, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Помните! Попытки самостоятельного ремонта пользователями телевизора LG 47LM669M без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачать: Сервис-мануал и схема LG CHASSIS: LD22E; 47LM669/669S/669T, 47LM660S/660T-ZA, 47LM669S/669T-ZC SERVICE MANUAL

Состав EAX64307906 (1.0) - LGE2112, H26M21001ECR, AT24C256C-SSHL-T, M24C16-R, H5TQ2G63DFR-PBC, TPS2554, TPS54331D, BD86180MUV, AOZ1038PI, TPS54319TRE, TPS54327DDAR, TPS54425PWPR, AZ4580MTR-E1, TPA6132A2, AP2132MP-2.5TRG1, TPS65198, R5F100GEAFB, TPS65178RSLR, STA380BW.

Схема блока питания LGP4247L-12LPB-3P - EAY62608902 - PLDF-L103B - EAX64744201 (1.3 - 1.5).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64307906 показан на рисунке ниже:

EAX64307906

EAX64307906 может применяться в телевизорах:

LG 32LM640T ZA (Panel LC320EUA PE F2), LG 32LS570T (Panel LC320EUN (SE)(M2)), LG 47LM620S (Panel LC470EUE (SE)(F4)), LG 42LM670T (Panel LC420EUG(PE)(F2)), LG 42LM640T 42LM640S (Panel LC420EUG (PE)(F1)), LG 42LM620T (Panel LC420EUE (SE)(F1)), LG 47LM660T (Panel LC470EUG (PE)(F1)), LG 42LS570T (Panel T420HVN01.0), LG 42LS570S ZB (Panel LC420EUE (SE)(M1)), LG 42LM669T (Panel LC420EUG (PE)(F2)), LG 42LM669S (Panel LC420EUG (PE)(F1)), LG 37LM620T (Panel LC370EUN (SE)(F2)), LG 47LM669 (Panel LC470EUG (PE)(F2)), LG 32LS570S ZB (Panel LC320EUN (SE)(M2)), LG 47LM620T (Panel LC470EUE (SE)(F3)), LG 47LM761T ZA (Panel LC470EUH (PE)(F1), LG 32LM620S (Panel LC320EUN (SE)(F2) ), LG 47LM670T 47LM670T-ZA.BRUWLJU (Panel LC470EUG (PE)(F1)), LG 42LM660S 42LM660S-ZA.BRUWLJU (Panel LC420EUG (PE)(F1)), LG 42LM660T 42LM660T-ZA.BRUWLJU (Panel LC420EUG (PE)(F1) ), LG 32LM620T (Panel LC320EUN (SE)(F3)), LG 55LM620T 55LM620T-ZE (Panel LC550EUE (SE)(F1)).

Дополнительно по PSU

В модели 47LM669 используется блок питания EAX64744201 с применением узла PFC (Power Factor Correction) - активного фильтра высших гармоник потребляемого тока. По сути это повышающий преобразователь на основе ШИМ-регулятора FAN7930BG, который исключает ток заряда электролитического конденсатора фильтра сетевого выпрямителя непосредственно от сети через открытые диоды, когда его зарядный ток определяется его реактивным сопротивлением.
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

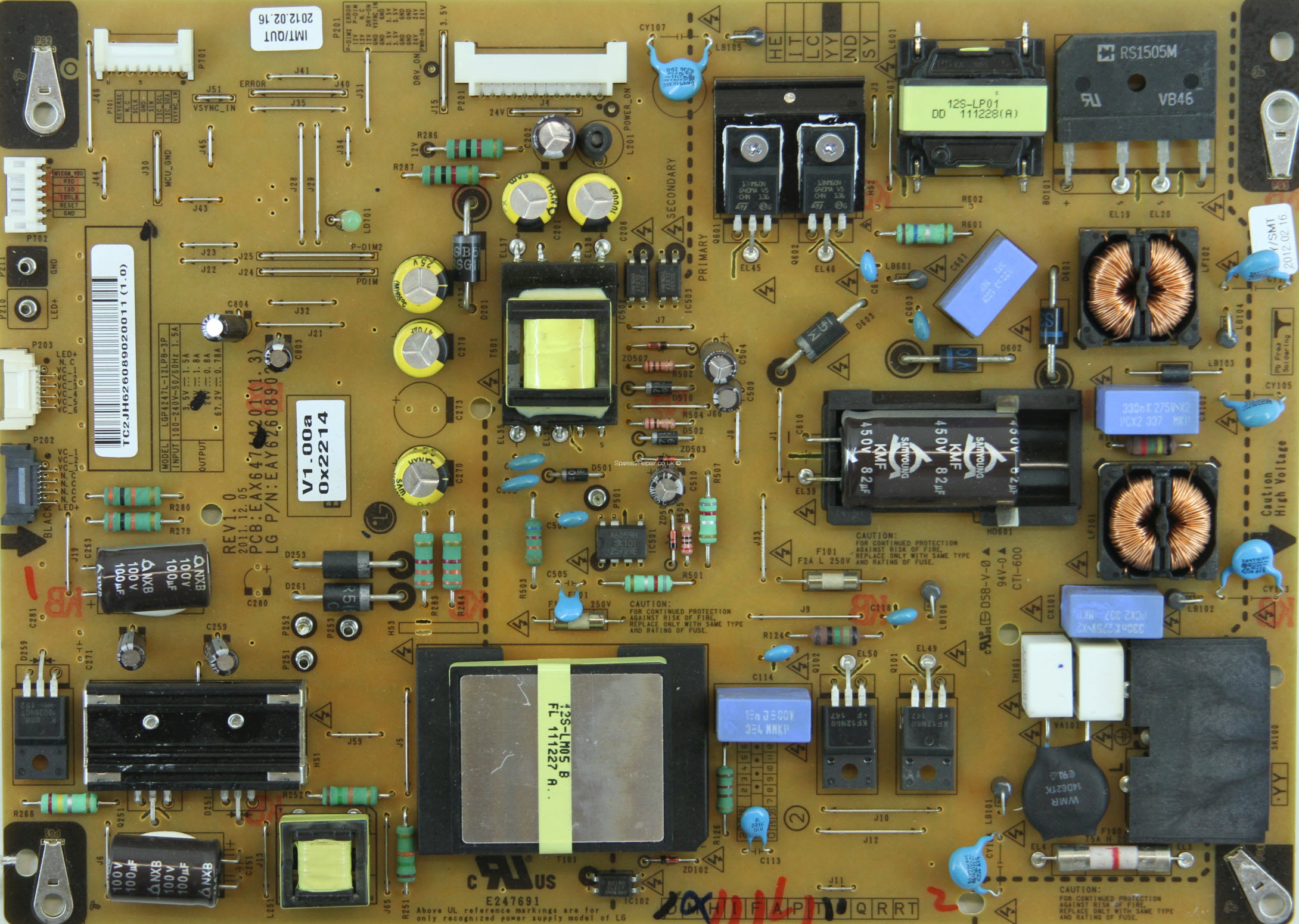

Внешний вид блока питания

Основные особенности устройства LG 47LM669:

Установлена матрица (LED-панель) LC470EUG (PE)(F2).
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP. В качестве силовых элементов LED-драйвера применяются ключи типа STF19NF20, PHT4NQ10LT *6.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 47LM669 осуществляет модуль питания EAX64744201, либо его аналоги c использованием микросхем L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby), AP3843 и силовых ключей типа STF13NM60N *2, STF10NM60N *2.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX64307906, с применением микросхем LGE2112, H26M21001ECR ,H5TQ2G63DFR-PBC, AT24C256C и других.
Тюнер TDSN-G351D EBL61080002 обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

LG 47LM669M Шасси LD22E
Тип панели (матрица): LC470EUG (PE) (F2)
Материнская плата: EAX64307906 (1.0), IC105: LGE2112, IC8100: H26M21001ECR (стикер: SAA35926602Ver.4.10.49), IC104: AT24C256C-SSHL-T, IC100: M24C16-R, IC701-704: H5TQ2G63DFR-PBC х4, IC4303: TPS2554, IC4305: TPS54331D, IC4306: BD86180MUV, IC2400: AOZ1038PI, IC2403: TPS54319TRE, IC2404: TPS54327DDAR, IC2405: TPS54425PWPR, IC6000: AZ4580MTR-E1, IC6100: TPA6132A2, IC6501: AP2132MP-2.5TRG1, IC7701: TPS65198, IC3000: R5F100GEAFB, IC7700: TPS65178RSLR, IC5800: STA380BW, Tuner: EBL61080002 TDSN-G351D
PSU: EAX64744201 (1.5), IC501: A6059H, IC801: GPCS2430A, IC701: 100BCA 241AZ0K, IC601: FAN7930BG, IC251: AP3843CM, IC101: LB599AD, 19NP20, 10NM60N х2, G41BT V5 х2
Remote control: AKB73655833

Внимание мастерам!

Информация о составе телевизоров на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Ближайшие в таблице модели:

LG 47LM670T 47LM670T-ZA.BRUWLJU
Chassis(Version) LD22* / LC22*
Panel: LC470EUG (PE)(F1)
T-CON: 6870S-1322B / 1323B; TPS65178, TPS65198
LED driver (backlight): integrated into PSU
PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP
MOSFET LED driver: STF19NF20, PHT4NQ10LT *6
Power Supply (PSU): EAX64744201 LGP4247L-12LPB-3P
PWM Power: L6599AD, FAN7930BG (PFC), STR-A6059H (Standby)
MOSFET Power: STF13NM60N *2, STF10NM60N *2
MainBoard: EAX64307906 (1.0)
Тuner: TDSN-G351D
IC Main: LCE2112, H5TQ2G63DFR, KLM2G1HE3F, MICOM R5F100GEA, TPS65178, STA3808WE, 24C16
LG 47LM660T
Chassis(Version) LD22E
Panel: LC470EUG (PE)(F1)
LED driver (backlight): integrated into PSU; 67.2V, 0.78A
PWM LED driver: UC2843BD1 (Step-Up LED), AAT2430AISX, R5F100BCAFP
MOSFET LED driver: STF19NF20, PHT4NQ10LT *6
Power Supply (PSU): EAX64744201 - EAY62608902, LGP4247L-12LPB-3P
PWM Power: L6599AD (PWM Resonant), FAN7930BG (PFC), STR-A6059H (Standby)
MOSFET Power: STF13NM60N *2, STF10NM60N *2
MainBoard: EAX64307906 (1.0)
Тuner: TDSN-G351D
IC Main: LCE2112 ic701-ic704 -H5TQ2G63DFR ic8100 - KLM2G1HE3F ic3000 - MICOM R5F100GEA ic7700 - TPS65178 ic5800 - STA3808WE ic100- 24c16
Control: AKB73615303; Wi-Fi Module TWFM-B003D, EAT61613401, BEJTWFMB003D; Bluetooth BM-LDS302, EBR74561201
