Ремонт телевизора LG 42LV3400-ZA

Техническое описание и состав телевизора LG 42LV3400-ZA, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 42LV3400-ZA
LCD TV LED 42LV3400
Диагональ экрана: 42" (107 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Контрастность динамическая: 1000000:1
Угол обзора: 178°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Количество каналов: 1000
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232
Размеры: C подставкой 1000x694x257 мм
Без подставки 1000x623x43 мм
Потребление от сети: 110 Вт
LG 42LV3400-ZA

LG LED
Model: 42LV3400-ZA

Chassis/Version: LD01U

Panel: T420HW08 V.1 // T420HW08 V.9

LED backlight: 5630 Edge

T-CON: T460HW03 VF CTRL BD; TPS65161, AU0-12306, AUO-G1422

LED driver (backlight): 31T14-D04 T315HW07 V8 LED DRIVER BD (UH=98v , UL=22v8)

PWM LED driver: MAX16814, RM5103

MOSFET LED driver: G1564, P3506DD, P1825AS

Power Supply (PSU): EAX64127301 6 // EAX64127301/9

PWM Power: ICE3BR4765JZ (Standby), FAN7930B (PFC), L6599AD (PWM Resonant)

MOSFET Power: 10NM60N (PFC), 7NM60N

MainBoard: EAX64290501 (0)

IC MainBoard: SAA35408711 , 25L8006E , 24C16WP , MAX3232C , AS324M-E1 , NTP-7100 , AP2191D , H5TQ1G63DFR

Тuner: TDTJ-S001D EBL60721201

Control: AKB72915207

Общие рекомендации по ремонту TV LCD LED

Телевизор LG 42LV3400-ZA, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

Если телевизор 42LV3400-ZA не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, - есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей LG. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя .
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора ICE3BR4765JZ , FAN7930B , L6599AD, которую желательно проверить заменой.

Если у LG 42LV3400-ZA нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели T420HW08 V.1, либо преобразователя их питания - LED-драйвера. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого LED-драйвера, в том числе и во вторичном выпрямителе основного БП.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

В случаях попытки ремонта материнской платы AEX 64290501 (0), необходимо проверить работоспособность стабилизаторов или преобразователей питания её микросхем и, при возможности, произвести обновление программного обеспечения (ПО). Чипы BGA в большинстве случаев можно диагностировать с помощью локального нагрева.
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - SAA35408711 , 25L8006E , 24C16WP , MAX3232C , AS324M-E1 , NTP-7100 , AP2191D , H5TQ1G63DFR. Неисправные компоненты следует заменить.

Неисправность тюнера TDTJ-S001D EBL60721201 устанавливается после проверки ПО и всех питающих напряжений на его выводах.  В большинстве случаев работоспособность данного тюнера восстанавливается после тщательной пропайки его со стороны планарных элементов. Обязательно следует пропаять места соединений с корпусом и выводами металлических перегородок. Подробности можно почитать на страничке Ремонт тюнера TDTJ-S001D.

Следует помнить! Попытки ремонта телевизора LG 42LV3400-ZA, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Прошивка SPI FLASH, EEPROM LG 42LV3400-ZA LD01U, Main: EAX64290501 (0), Panel: T420HW08 V.9 CRC: 2D3AB385(1 Mbit), 1A40F0F0(8 Mbit)

Скачать: Сервис-мануал и схема LG 42LV3400, 42LV340A, 42LV340N, 42LV304U, 42LV3400-ZA, 42LV340A-ZA, 42LV340N-ZA, 42LV340U-ZA Chassis LD01U.

Led Edge 74.42T13.004-0-CS1; LG INNOTEK 42NCH 5630PKG 2CUP 60EA Rev0.1 110603.

Доработка LED-драйвера 31T14-D04 T315HW07 V8 после ремонта подсветки.

Уменьшить ток подсветки можно, изменив номинал датчика тока, например, удалить R222. Второй способ.

Ограничение тока LED-драйвера 31T14-D04. MAX16814. Общие рекомендации

Чтобы уменьшить ток подсветки в телевизорах с LED-драйвером 31T14-D04 и ШИМ-контроллером MAX16814 (TSSOP20 MAX16814B), следует пропорционально увеличить общее сопротивление резисторов датчика тока R222, R223, R224, R225, R226 от вывода 10 (SETI) на корпус.
31T14-D04 current backlight
Максимальный ток в каждом из четырёх каналов (в миллиамперах) для сопротивления Rseti (в килоомах) определится из отношения 1500/Rseti.
Документ PDF MAX16814 прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64290501 показан на рисунке ниже:

EAX64290501

EAX64290501 может применяться в телевизорах:

LG 32LV2500-ZA (Panel T315XW06 V.3), LG 37LV3500-ZA (Panel T370HW05 V.1), LG 42LV3400-ZA (Panel T420HW08 V.1), LG 32LK530 (Panel LC320WUD (SC)(A3)), LG 37LK430 (Panel LC370WUE), LG 32LK451 ZA (Panel T315HW04 V.9), LG 42LV3551 (Panel LC420EUN (SD) (V3)), LG 47LW4500 (Panel LC470EUF (SD)(F2)), LG 32LK551 ZB (Panel LC320WUD (SC)(A2)), LG 42LV3500 (Panel LC420EUN (SD)(V3)), LG 42LK551 ZB (Panel V420H2-LH5), LG 42LK451 42LK451-ZG.BRUYLJU (Panel T420HW09 V0), LG 42LK530 (Panel LC420WUF (SC)(A2)), LG 47LK950 ZA (Panel LC470WUF (SD)(P1)), LG 32LW4500 ZB (Panel LC320EUD (SD)(P1)), LG 42LW4500 ZB (Panel LC420EUF (SD)(PX)), LG 42LV4500 DA (Panel LC420EUF (SD)(A1)), LG 32LV4500 (Panel LC320EUD (SD)(A4)), LG 42LV369C (Panel T420HW08 V.9).

Дополнительно по PSU

Модуль питания EAX64127301/6 выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора FAN7930B, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

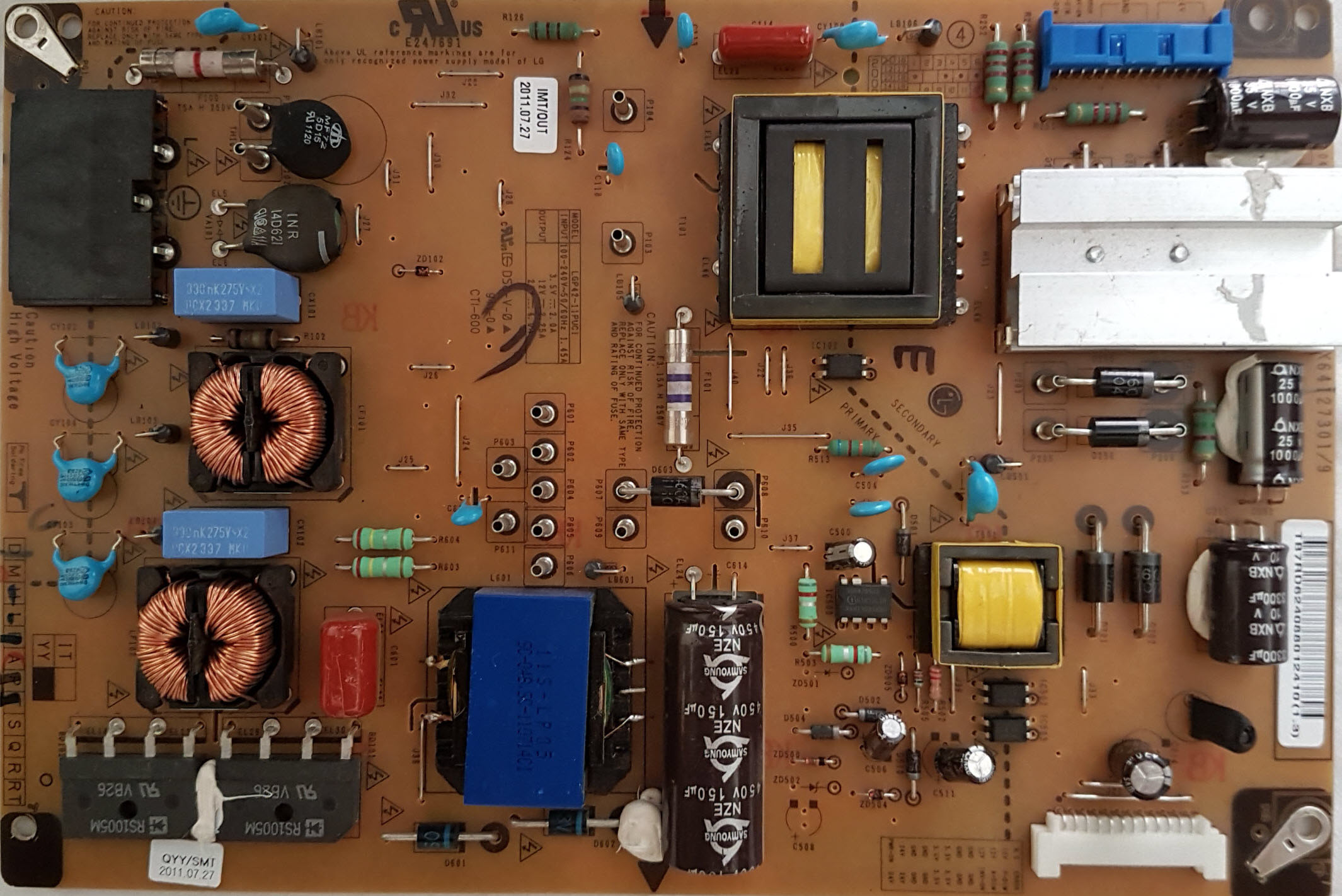

Внешний вид блока питания

Основные особенности устройства LG 42LV3400-ZA:

Установлена матрица (LED-панель) T420HW08 V.1 или T420HW08 V.9.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T460HW03.
Для питания светодиодов подсветки применяется LED-драйвер 31T14-D04, управляется ШИМ-контроллером MAX16814, RM5103. В качестве силовых элементов LED-драйвера применяются ключи типа G1564, P3506DD, P1825AS.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 42LV3400-ZA осуществляет модуль питания EAX64127301, либо его аналоги c использованием микросхем ICE3BR4765JZ (Standby), FAN7930B (PFC), L6599AD (PWM Resonant) и силовых ключей типа 10NM60N (PFC), 7NM60N.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX64290501, с применением микросхем SAA35408711 , 25L8006E , 24C16WP , MAX3232C , AS324M-E1 , NTP-7100 , AP2191D , H5TQ1G63DFR и других.
Тюнер TDTJ-S001D EBL60721201 обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

LG 42LV3400-ZA Шасси LD01U
Тип панели (матрица): T420HW08 V.1
Материнская плата: EAX 64290501 (0), Флешь IC102: (стикер: SAA35408711 Ver4.01.20 4279), 25L8006E, 24C08W1, 24C16WP, 2401RP, MAX3232C, AS324M-E1, H5TQ1G63DFR x2, LCX244, AP2191D, F0514A, NTP-7100, Tuner: TDTJ-S001D EBL60721201,
T-con: T460HW03 VF CTRL BD, TPS65161, AU0-12306, AUO-G1422
Invertor: T315HW07 V8, MAX16814, G1564
PSU: PSLF-L016A, ICE3BR4765JZ, FAN7930B, L6599A
Remote control: AKB72915207

Дополнительная техническая информация о панели:
Brand : AUO
Model : T420HW08 V1
Type : a-Si TFT-LCD, Panel
Diagonal size : 42 inch
Resolution : 1920x1080, FHD
Display Mode : AMVA3, Normally Black, Transmissive
Active Area : 930.24x523.26 mm
Surface : Antiglare (Haze 2%), Hard coating (3H)
Brightness : 360 cd/m²
Contrast Ratio : 3500:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V
